CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
設置激勵信號

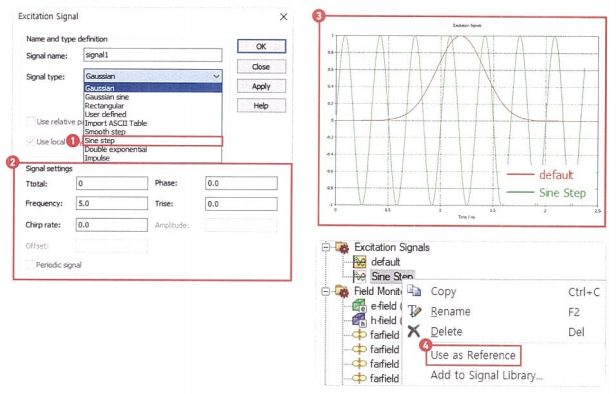

CST中定義多種形式的Excitation Signal，可以通過 Simulation > Sources and Loads > Signal > New Excitation Signal 操作命令，打開Excitation Signal對話框設置激勵信號，重新定義激勵信號波形。
CST MWS中仿真時將Gaussian Pulse默認作為激勵信號，如下所示可以按用戶指定的形式重新定義。
若希望生成Sine波形的Signal，則在Signal Type中選擇Sine Step。
在Excitation Signal設置窗口下方的Signal Settings中設置相同波形周期的正弦波形參數。
顯示默認Gaussian（Default）波形以及新生成的Sine波形。
為了將新生成的波形設置為Default波形，在Navigation Tree的Excitation Signals文件夾中右鍵新生成的波形，選擇Use as Reference。
