CST基礎015-數據后處理同時顯示仿真結果和結構模型

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

撰寫仿真結果的報告時，需要用到Simulation Model和結果作為報告內容。利用CST Studio Suite 2020的新功能Open Report （ Home > Report > Open Report），可以將Simulation Model和仿真結果輕松Capture。

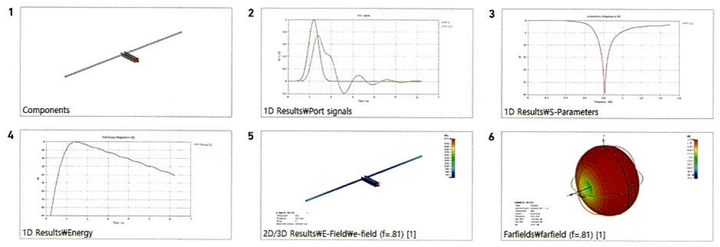

該功能分為Open Report和Add to Report。Add to Report是將Main界面上的結構和結果進行Capture并添加的功能。Navigation Tree中選擇所需結果，或者M(jìn)ain界面打開所需繪圖的狀態下，點擊Add to Report完成畫面Capture。點擊Open Report就可以查看Capture的畫面，如下圖所示。Capture畫面的左下方會同時顯示該繪圖在Navigation Tree中的位置。

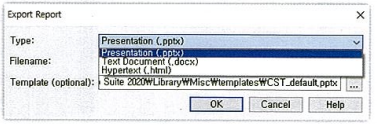

使用Export Report，可以用Presentation(.pptx),Text Document(.docx)、 Hypertext(.html)格式導出Report，并且保存到目標位置用作資料。
