CST基礎022-Transform操作

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 將物體移動到所需的位置！

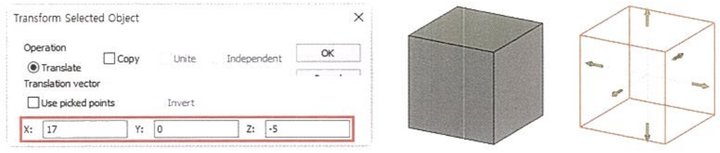

通過 Modeling > Tools > Transform > Translate 可以將Model移動到所需的位置。

移動物體：默認以直角坐標系為準輸入X/Y/Z軸三個方向上的平移矢量。激活Local坐標系時，則以U/V/W軸為準進行設置。

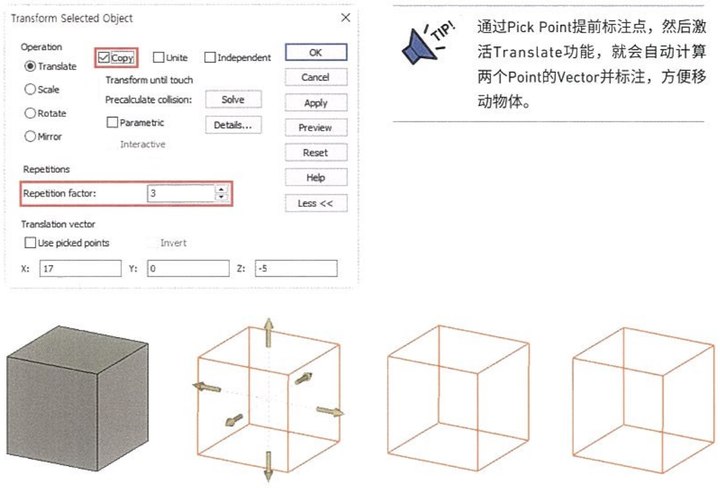

Copy：Translate不僅提供移動物體的功能，還可以提供將物體復制到所需位置的功能。

Repetitions：復制物體時設置Repetitions，填寫Repetition factor就可以復制相同間隔的多個Model。

2. 物體尺寸比例的調節以及旋轉/鏡像結構的操作

對物體進行Transform的操作，除了移動物體之外，還有變更尺寸、旋轉、鏡像等操作，對應的操作命令為：Modeling > Tools > Transform > Scale / Rotate / Mirror。所有功能中都支持Copy、 Repetitions。

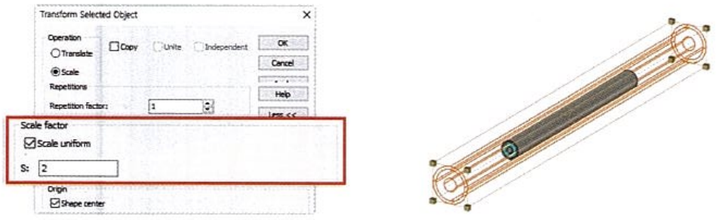

Scale：可以改變物體尺寸比例的窗口：指定比例因子時，基準點(Origin)可變更。

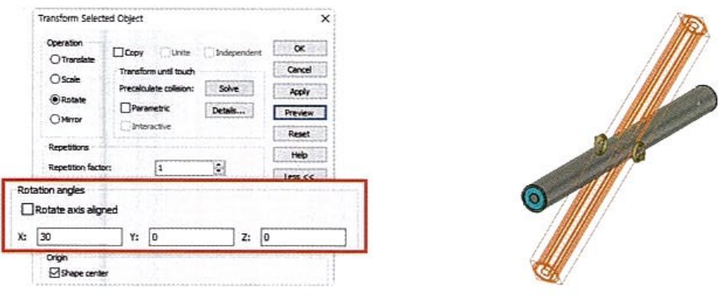

Rotate：將物體進行旋轉的功能，指定基準點之后，選擇X/Y/Z軸其中之一作為旋轉軸對Model進行旋轉操作。

Mirror：對物體進行鏡像操作，在鏡像平面法向一欄，在X/Y/Z軸方向上輸入NormalVector。
