CST工作室套裝2017簡介07 - 混合仿真，系統裝配與建模（SAM）仿真
本期中我們介紹一下CST非常具有特色的混合仿真。如求解器耦合與混合仿真，系統裝配與建模（SAM）仿真。
求解器耦合與混合仿真
每種仿真方法都有其自身的優勢，每種優勢都特別適用于特定類型的問題。但是眾多現實系統并不嚴格地屬于某一種類型，而是跨越了不同工程領域。為仿真這些系統，CST工作室套裝內的仿真能以多種方式進行耦合，從具有真正的時域場路聯合仿真功能的電路級仿真，到諸如電纜求解器等的混合求解器，直至3D仿真內的場源耦合，不一而足。這就是說仿真可以混合進行，從而能在一個問題里結合多種求解器類型的優勢完成仿真。
1：汽車上的靜電放電
車底盤：在相關頻率上屬于電大問題，有精細的細節和大量的未占據空間。理想適用于傳輸線矩陣(TLM)求解器。
線束：復雜結構，盡管非常細窄，但是很長。理想適用于CST電纜工作室。
雙向混合電纜仿真：能在模型中的一個位置將場耦合到電纜并傳導到另一個位置，從而明確耦合路徑。
2：反射面天線性能
交模轉換器：窄帶，理想適用于頻域求解器。
喇叭天線：寬帶，理想適用于時域求解器。
反射面：電大問題，理想適用于積分方程求解器。
可使用電路級耦合和3D近場源耦合級聯每個組件的仿真，從而計算完整裝配體的性能。
系統裝配與建模

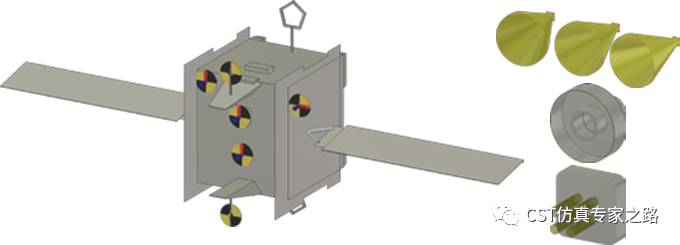

系統裝配：一個裸衛星基座，標注有天線布置定位點和天線類型選擇。
系統裝配與建模(SAM)能簡化CST工作室套裝內的仿真項目管理。一個設備可能由一個以上的組件構成，每個組件可能都有不同的最佳求解方法，或是需要多個級聯在一起的仿真和處理階段才能得到用戶所需的數據。SAM為開展完整系統的仿真和優化提供了一個架構，先逐個對組件使用混合和多物理場方法，然后對裝配完成后的設備進行系統仿真和優化。
在SAM中系統以原理圖方式加以描述。在最簡單的情況下，用單個模塊表達一個參數化3D模型。用戶通過設置仿真任務來定義待執行的計算，這樣就可以級聯仿真任務并將一個仿真任務生成的數據傳遞到下一仿真。例如，一個濾波器的電磁分析可以后接一個熱仿真，然后是機械形變仿真，最后這一幾何結構形變可在另一電磁仿真中用于研究失諧效應。所有仿真和級聯都能在SAM內輕松地進行定義，以實現真正的多物理場工作流。
通過增加原理圖中的模型數量，用戶能夠創建一個完整3D系統，并使用SAM定義各組件間的裝配組合及位置關系。仿真任務可定義為包含單個組件或任意多個組件組合，用戶能夠指定對每個組件應使用哪些求解器和哪些高性能計算選項。將不同復雜程度的仿真結合在一起有助于降低準確仿真一個完整復雜模型所需的計算工作量。如果需要，SAM還能讓用戶使用場源級聯仿真任務，或是在全3D環境中創建和仿真整個系統。

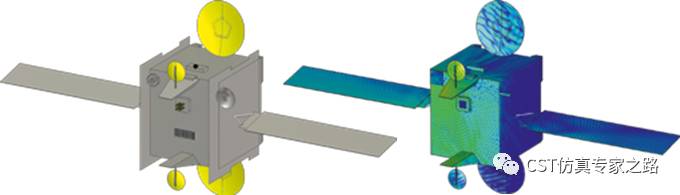

系統建模：使用SAM，組件能夠組合成單個模型，或是使用場源耦合加以級聯，用于混合仿真。
這期主要介紹了CST2017版本在在求解器耦合與混合仿真，系統裝配與建模（SAM）仿真的應用。下期開始繼續為大家介紹一些CST在各個領域的成功案例。
