CST基礎031-仿真頻率設置

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

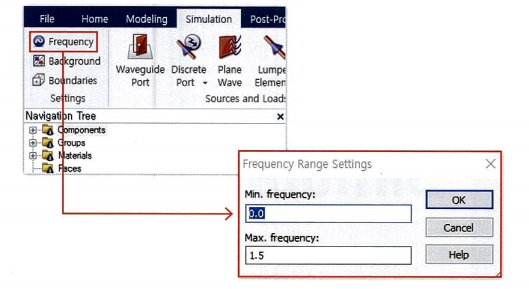

設置仿真需要的頻率范圍操作命令：Simulation > Settings > Frequency。

點擊Simulation Ta的“~”Frequency圖標，打開仿真頻率設置窗口。

• Min.frequency：仿真頻率帶寬的起始頻率

• Max.frequency：仿真頻率帶寬的截止頻率

在用戶設置的Min.frequency~Maxfrequency范圍內進行仿真分析。

有些仿真分析條件取決于頻率范圍

• 采用T-Solver進行仿真時，Excitation Signal長度和頻率范圍有關。頻率范圍不同，默認的Default Gaussian Pulse長度不一樣。

• 根據Max,frequency對應的波長來計算每波長劃分的網格數，從而得到Maximum Mesh Cell的尺寸，所以根據所設置的頻率來決定最大網格尺寸。

• Open(add space)條件下的Boundary (計算區域)，默認以Frequency Range的中心頻率為準，邊界距離仿真模型的距離為波長的四分之一。因此，仿真空間的尺寸大小取決于所設置的頻率范圍。
