CST MWS仿真后S參數異常的問題

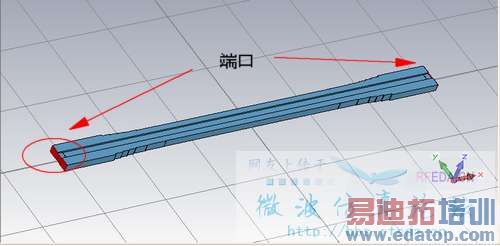

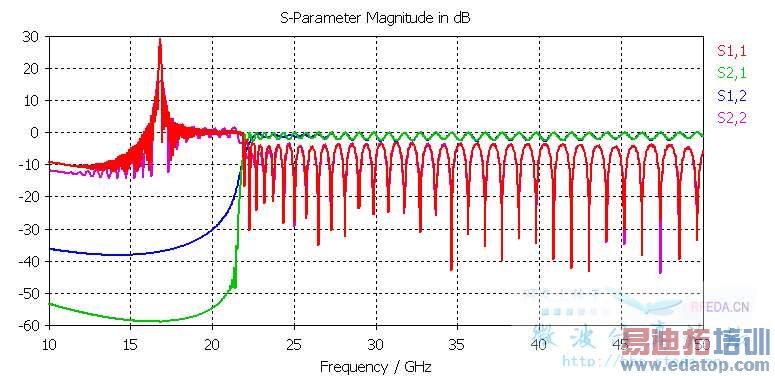

建模好了以后，把端口設置在波導的兩端，即不加入同軸電纜的情況下，仿真結果還算比較正常。雖然回波損耗比較大一些。

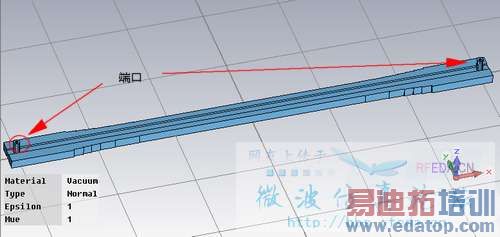

但是當把兩個波導端口放在波導的上方的時候，仿真的結果就出現了問題。變成S11在上面，S21在下面了。

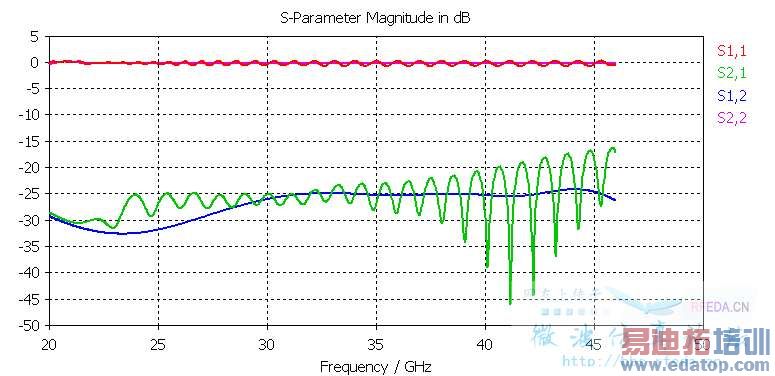

仿真圖像明顯不對。我百思不得其解，請教諸位高手，這大約是由什么原因造成的？應該如何解決之？
PS：兩個仿真都是用的transient solver，設置也相同，不知道這是為什么？是不是因?yàn)槲覜](méi)有設置端口阻抗？可是第一種波導也是沒有設置啊

個人認為不是端口阻抗的問題，是饋電結構的問題。微波工作室的波導端口都是自動匹配的。

謝謝lantianyi 斑竹。
能否就饋電的設置問題講的稍微細致一點？非常感謝
比如在哪個選項下面設置怎樣的參數？

補充說明一下，這個結構在HFSS環境下仿真結果正常
似乎我把端口設置到波導的兩端與波導平行的話仿真就是正常的，把端口移到上方就不行了。
但是探針直接垂直插入波導的探針激勵效果最好

有可能的話，把模型文件帶上?？唇Y(jié)果傾向于模型結構的問題。

感謝，已找到問題原因，建模中間有個參數設置錯誤
謝謝兩位版主

接近問題建議把解決方法回帖說明一下，以更后來人參考～
這個問題俺覺得是對波端口的物理概念沒有理解清楚所致。
