FD3D聯合CST對濾波器各部分的本征模分析

作者 | 魏云飛

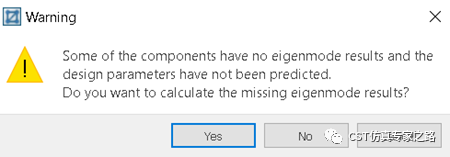

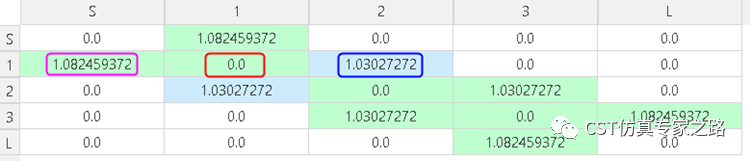

當我們?cè)贔D3D里面綜合出濾波器的耦合矩陣后，接下來就是在CST里面去創建濾波器的3D模型。在創建3D模型時會提醒我們是否需要對濾波器的各個部分做本征模分析（如下圖）。后面通過對本征模分析結果進行擬合從而確定出各個諧振結構的大概幾何尺寸，因此在組建3D模型之前需要進行本征模分析。

首先，仿真諧振單元，計算諧振單元的長度，也就是計算其諧振頻率。

然后，同時計算兩個諧振單元的耦合以及對帶有端口的諧振器的仿真。

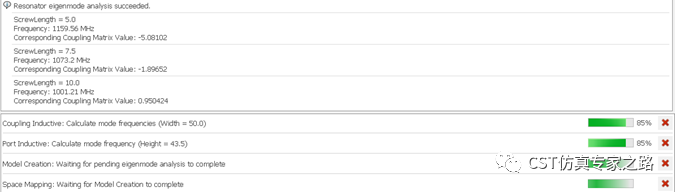

這三部分的計算進程在FD3D里面都會有提示：

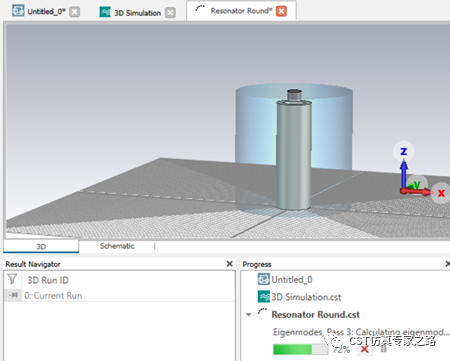

上圖是單個諧振單元的本征模分析過程。

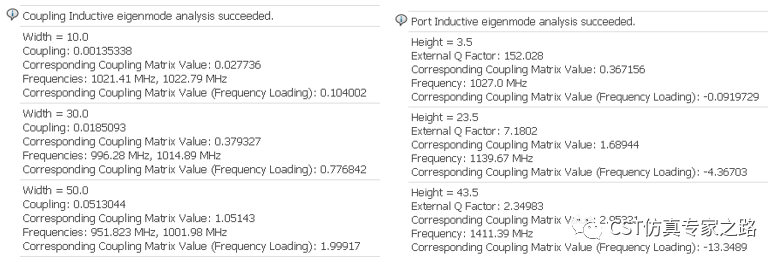

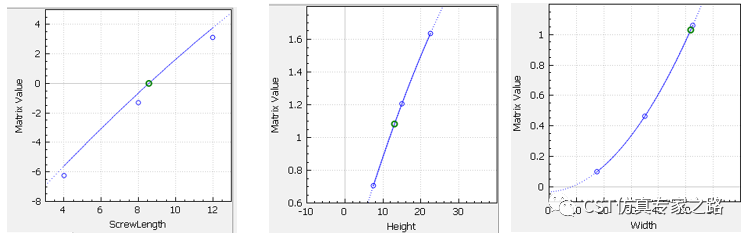

上面左側圖示是端口的本征模分析。右側圖是諧振單元之間的耦合的本征模分析結果，這兩部分的本征模仿真是同步進行的。最后本征模分析結果如下，分別是諧振腔、端口、耦合腔的本征模。

每個部件的本征模分析會在相應的設計參數設定的數值范圍內進行分析，一般取這個范圍的兩端值和中間值進行計算，然后對這三個計算的值進行擬合，最后會得到對應耦合系數的結構數值，即上面三個圖中橫坐標對應的值。
