CST六面體網格中還有Fixpoints嗎?
作者 | Danner Dan
今天回答來自CST老用戶的問題，CST六面體網格中還有Fixpoints嗎?答案是否定的，但現在另有其它網格控制方法。

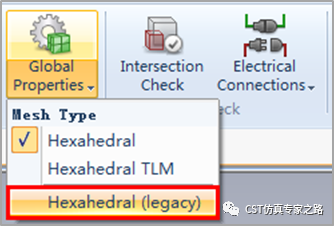

CST的網格技術一直在不斷改進。在CST2013及以前的版本中，在六面體網格剖分的過程中會使用到Fixpoints（固定點）。而在新版CST中，用戶定義的“Fixpoints”已被“Mesh Control Items”所取代。從2014版本開始，之前版本的網格形式被歸類為“Legacy”，如下圖所示。不過，Legacy引擎已被棄用，在CST2023版中不能用該引擎了。

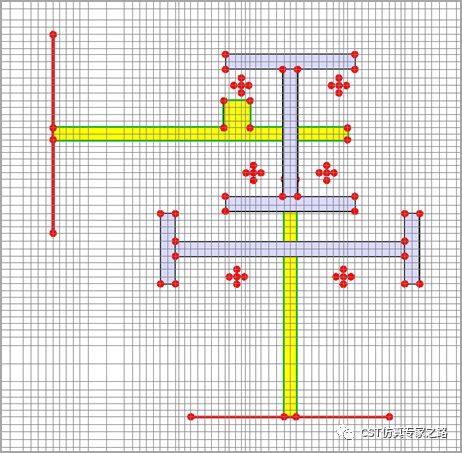

在舊版CST六面體網格生成的過程中，自動網格生成器將檢測結構中的重要點并在這些位置定位固定點。例如某個長方體的頂點，網格視圖下會將該位置標記為一個紅點，這個點就是Fixpoints（固定點），如下圖所示。Fixpoints強制要求網格線經過該點，當然同時還要受到其它的限制，比如ratio limit等。此外，用戶也可以自行定義或更改Fixpoints。
在新版CST中不再使用Fixpoints。由自動網格生成器生成的Fixpoints將由Snapping
planes（捕捉平面）替代；由用戶自行定義的“Fixpoints”將被“Mesh
Control Items”所取代。
在新的網格生成器中，結構細節由一組自動分布的固定平面控制，這些平面稱為“捕捉平面”，Snapping

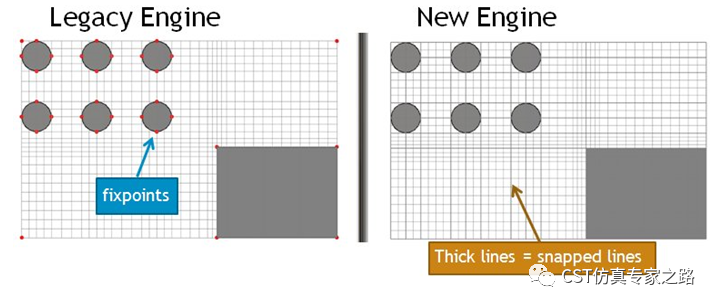

planes能將結構的重要位置識別出來并剖分到網格。下圖是自動網格生成器生成的固定點（舊版）和捕捉平面（新版）的比較，圖中所示的粗線就是捕捉線。
此外，用戶還可以自定義網格控制項。在導航樹中，點擊Mesh文件夾將會自動進入網格視圖模式；在Mesh文件夾下包含Control > Mesh Control Items文件夾。我們可以選中Mesh Control Items文件夾并右鍵，在彈出的菜單中選擇Create Mesh Control Items創建網格控制項。然后，在3D界面頂部會彈出Pick one or more points to create mesh control items 的信息提示，如下圖。
可以Pick結構的特征點，拾取點之后按回車鍵確認，即成功創建網格控制項；創建好的網格控制點都將顯示在Mesh Control Items文件夾中。通過自定義網格控制項，用戶可以更靈活地創建及控制網格。

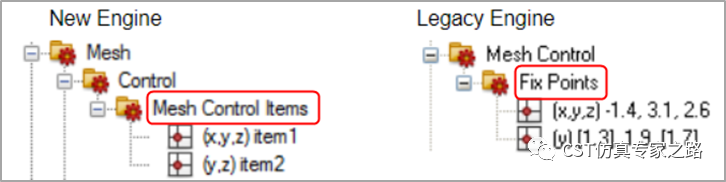

下圖是用戶自定義創建的網格控制項（新版）和固定點（舊版）的比較。
