在FD3D里面綜合濾波器時如何添加傳輸零點

作者 | 魏云飛

在綜合帶通濾波器時，為了改善帶外抑制，可以通過增加傳輸零點來實現。那么在FD3D中怎么加傳輸零點？首先在FD3D中有如下幾種傳輸零點可以用：Normal Transmission Zero，F(xiàn)ixed Transmission Zero，Symmetric Transmission Zero Pair，Complex Transmission Zero Pair，Complex Symmetric Transmission Zero Pair，Complex Symmetric Transmission Zero Quadruple。下面說明如何添加傳輸零點。

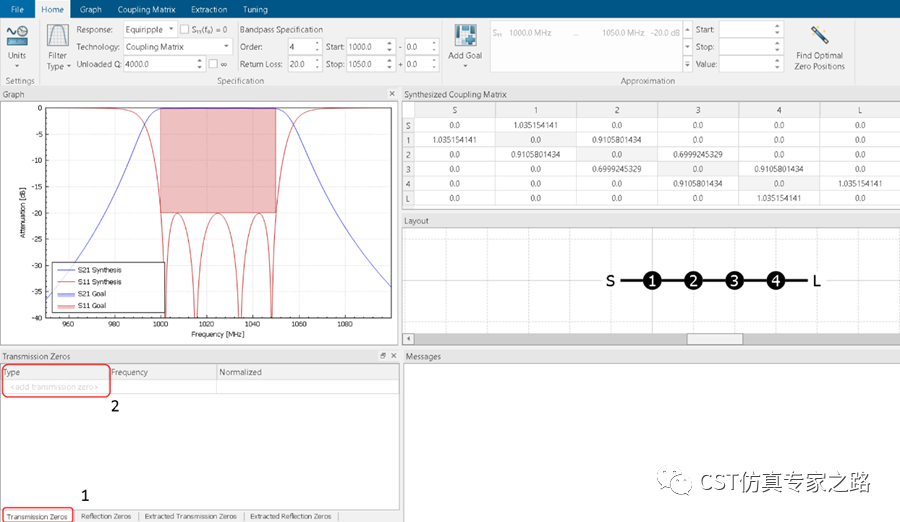

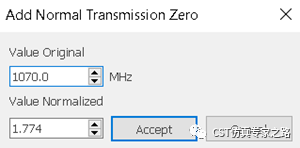

如上圖，在FD3D主頁面的左下角，點擊“Transmission Zeros”，接著會看到Transmission Zeros對話框出現，在“Type”下面點擊“add transmission zeros”，則會出現如下圖所示，選擇添加的傳輸零點類型。比如這里添加一個“Normal”傳輸零點，選擇“Normal”，打開Normal傳輸零點設置窗口，這里可以輸入零點位置及相應的值。

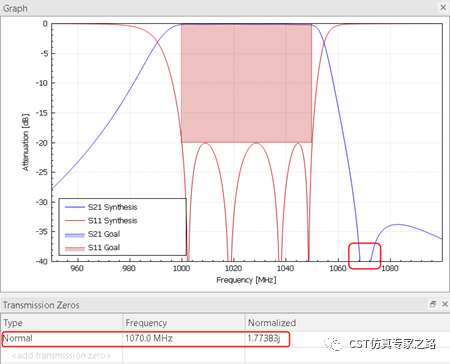

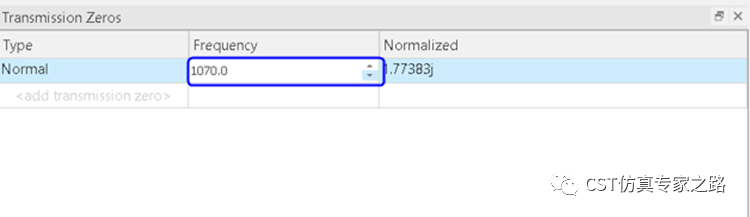

可以對添加的傳輸零點的頻率值和Normalized值進行微調，如右上圖在1070MHz處加了一個“Normal”零點，雙擊頻率值，如下圖可以微調頻率的值。點擊鼠標右鍵，可以刪除已經添加的零點。
