如何在CST中設置自由邊界
來源:CST仿真專家之路
更新時間:2024-06-23
閱讀:
CST中的默認仿真邊界是六面體,那如果想要設置自由邊界,應該怎么做呢?
下面以一個簡單例子說明設置自由邊界的方法。

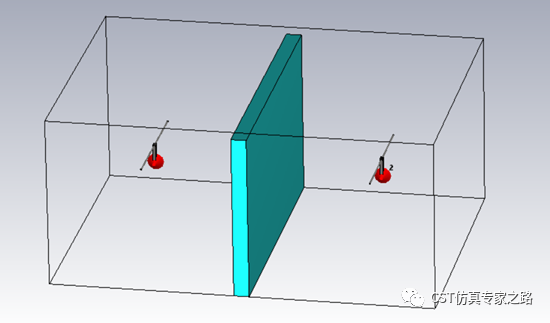

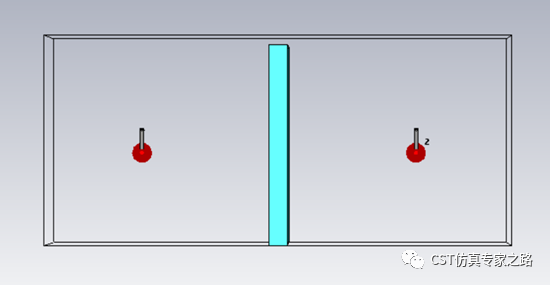

(1)想要實現自由邊界需要在六面體內做填充,首先根據需要?jiǎng)?chuàng)建一個形狀,本例中想讓計算區域成眼鏡形,因此只需要建立一個扁形六面體即可。

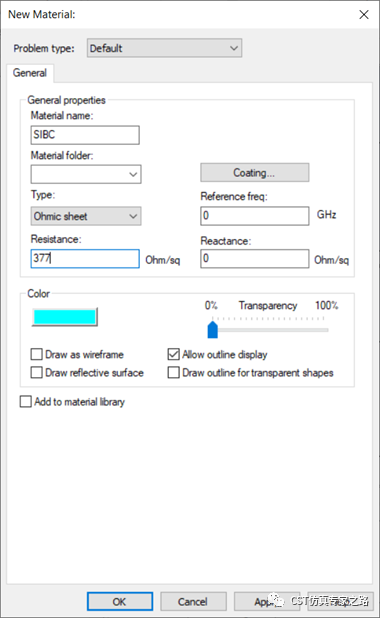

(2)設置SIBC材料,材料類型選擇Ohmic sheet,阻抗設為377歐姆。將前一步所建立的形狀設為SIBC材料。

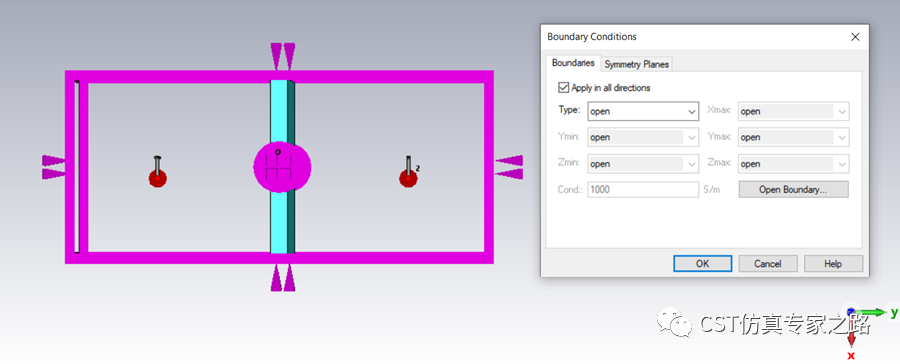

(3)邊界條件設置為Open。

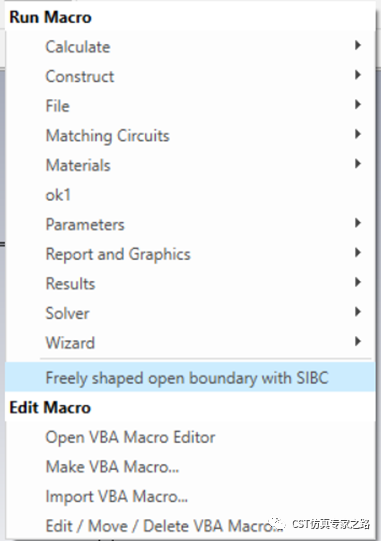

(4)通過Macros->import VBA Macros導入Freely shaped open boundary with SIBC宏。
導入完成后執行。

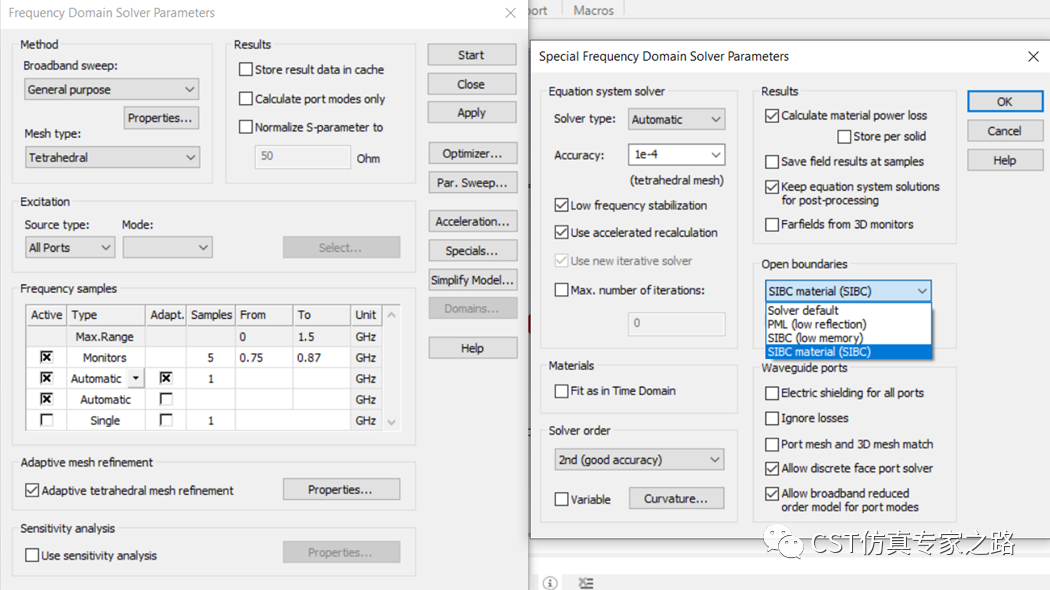

(5)執行后,可以在F solver設置---special中查看open boundaries,因?yàn)閳?zhí)行了macro,已自動選擇到SIBC material(SIBC)。

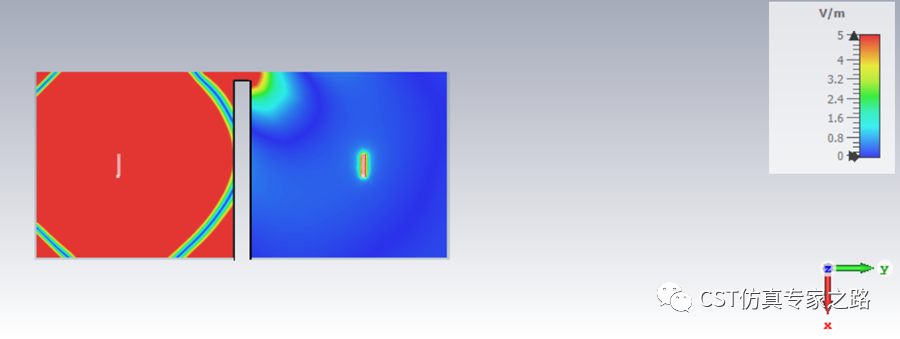

(6)設置完成,此時運行仿真并查看結果,得到如下電場分布,可以看到整個計算區域邊界已被改變。
