CST毫米波雷達仿真方案(三):陣列天線仿真
作者 | Zhou Ming
本期我們將介紹陣列天線仿真。陣列天線可以獲得窄波束、高增益和精確的方向性,因此可以全面提升雷達的探測性能。

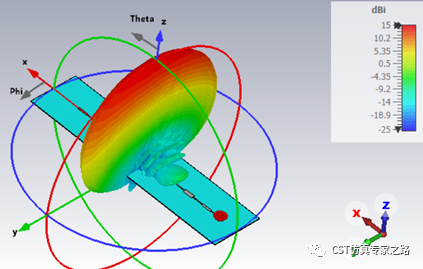

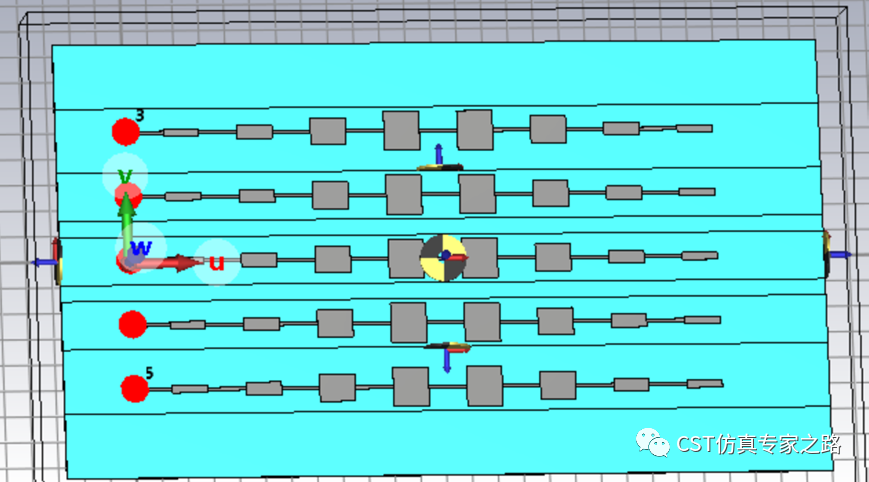

本例中仿真對象為一個毫米波雷達的TX天線,其y方向上由5個相同結構的串聯貼片陣子組成。

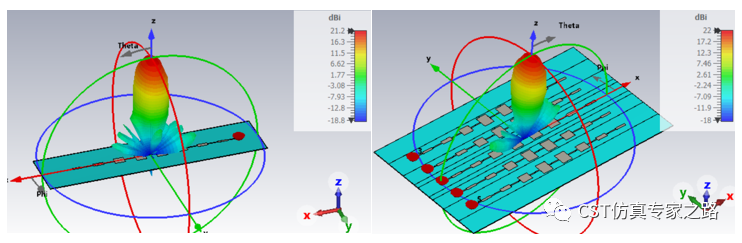

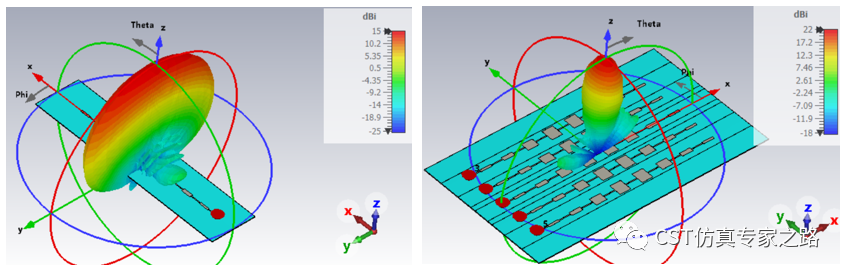

從上圖的比較可以看出,采用陣列結構(右圖)以后,天線的增益比單陣子(左圖)提升了7dB,y方向的波束變得更加集中,指向更加精確。
對于完整陣列的仿真需要更多的計算資源和時間,在陣子設計之后,為了快速評估天線陣列的性能,這里我們介紹一種快速的波束合成的方法。具體方法如下:
1、 對單天線進行仿真后,得到遠場結果。

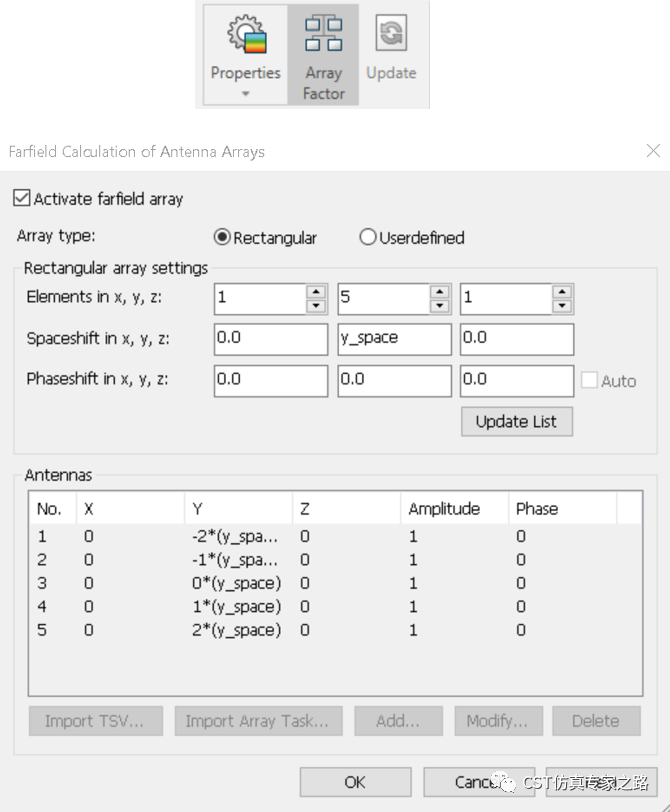

2、選中遠場結果, 點擊Array factor圖標,對Array type進行設置,這里我們?cè)趛方向定義5個elements,間距設置一個參數y_space,方便后續的參數修改。點擊update list更新下方表格。

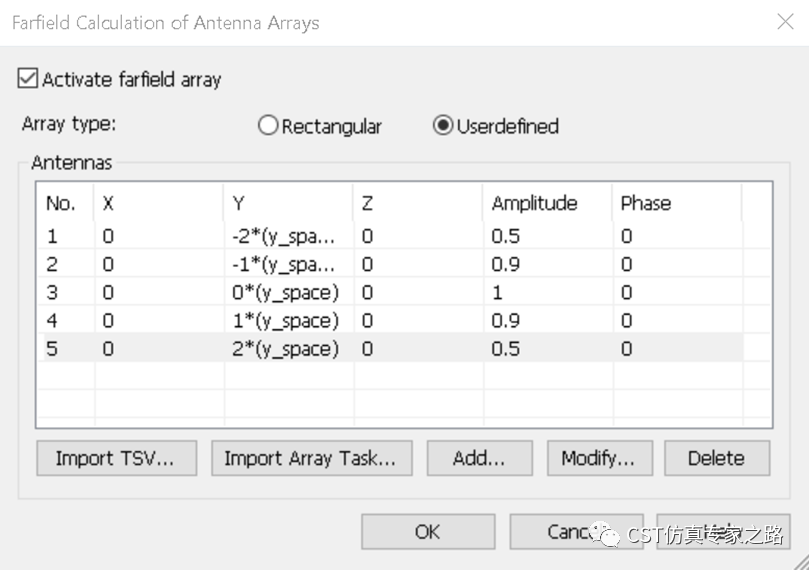

3、根據實際陣列設計,點擊自定義修改每個端口的Amplitude,從上到下分別為0.5、0.9、1、0.9、0.5。
點擊ok后,即可以得到波束合成后的結果。

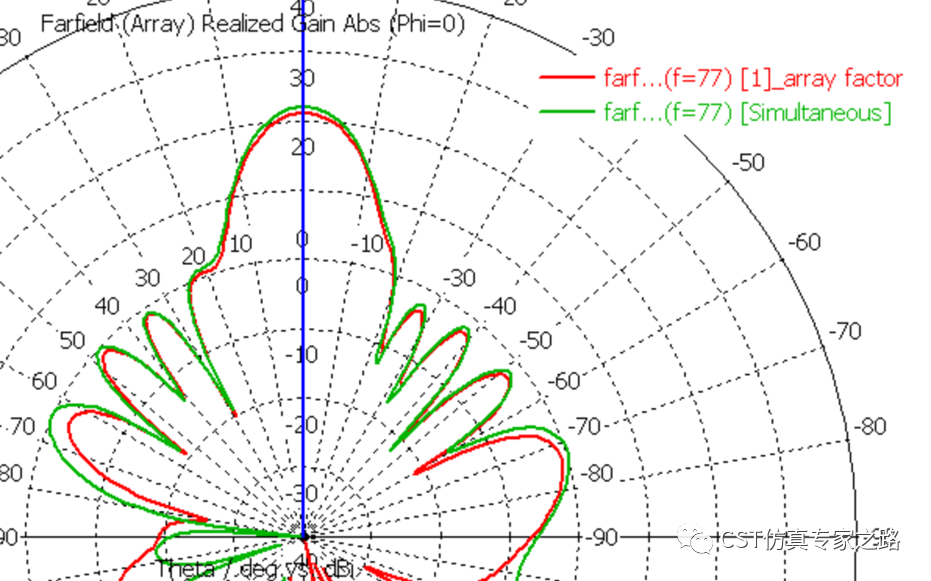

4、對比單陣子combine和5個陣子同時激勵的結果,可以看到兩個結果一致性非常好。

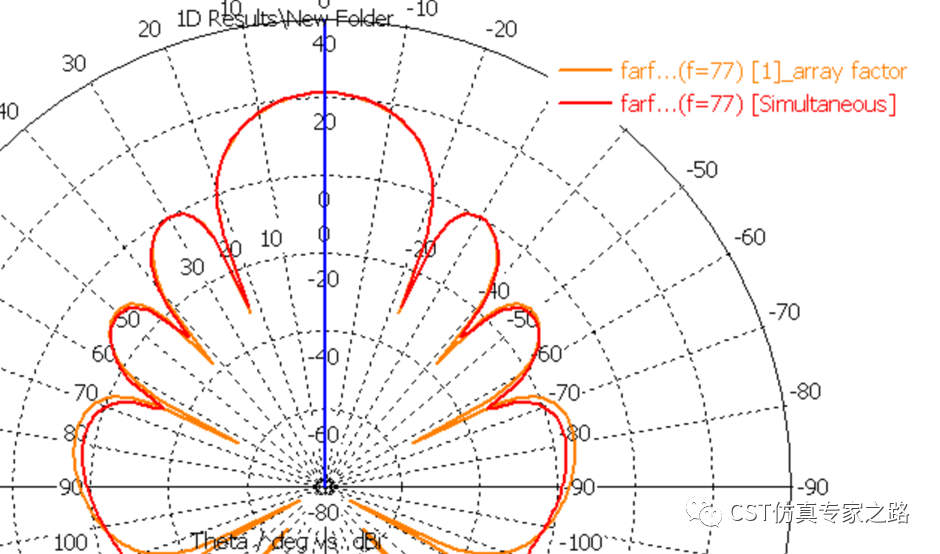

對比2D遠場方向圖的不同切面,兩種方法所得結果幾乎相同。
