作者 | Wang Jieyu

不知道用過CST2023版本的小伙伴們有沒有發現在component library中出現了一個關于cable 轉移阻抗及屏蔽衰減的仿真案例—triaxial setup。下面就來詳細說說這個仿真案例。

在IEC 61254 -4中詳細描述了三同軸測試法的設置以及對電纜轉移阻抗和屏蔽衰減的研究。該案例中的仿真模型就是基于其中的方法B: 假設內部電路(如被測電纜)和信號發生器之間沒有阻抗匹配網絡。此外，內部電路有負載電阻（load resistor），而外部電路沒有阻尼電阻（damping resistor）。測試設置如下圖所示。

1、【仿真模型】

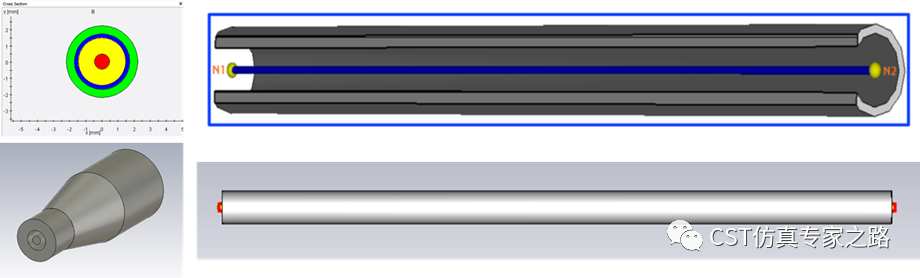

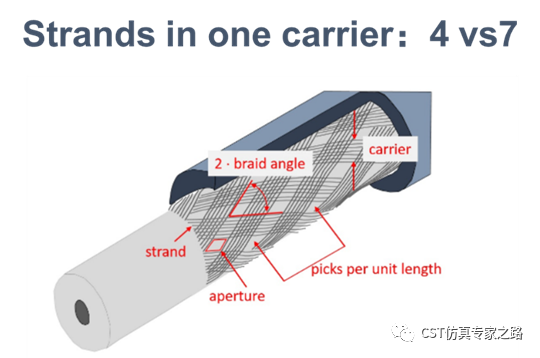

3D仿真模型由一個1m長的同軸線纜、一個金屬套管、一個連接器組成，如下圖所示。

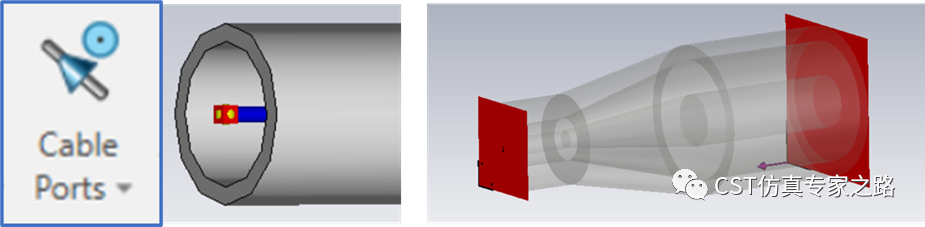

其中，在同軸線兩端添加cable port，在連接器兩端添加waveguide port?？梢苑抡娴玫竭@兩部分3D模型的S參數，如下圖所示。

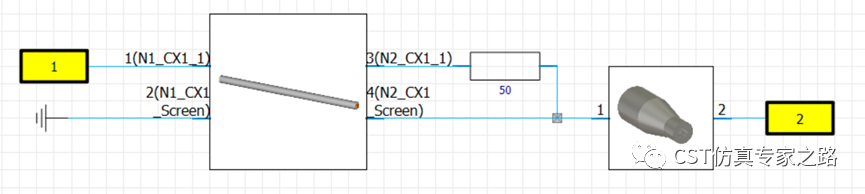

在電路模型中，同軸線一端連接port1，屏蔽層連接參考地。同軸線的另一端端接50Ω電阻后與屏蔽層短接，并與連接器一端相連。連接器的另一端連接port2。

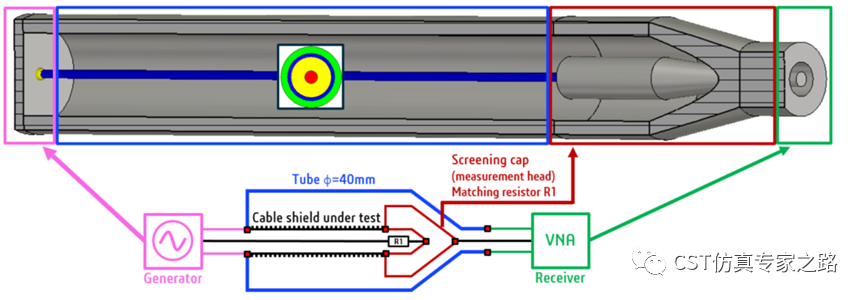

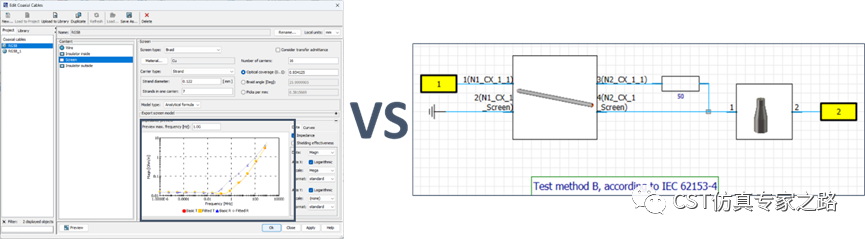

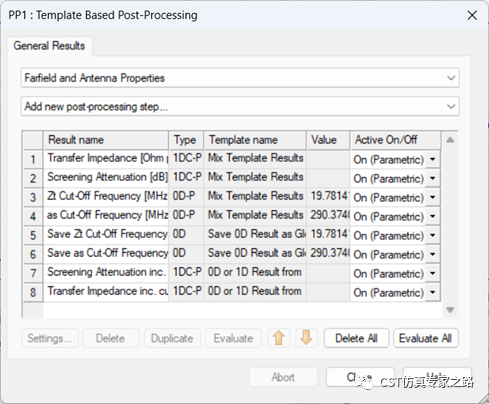

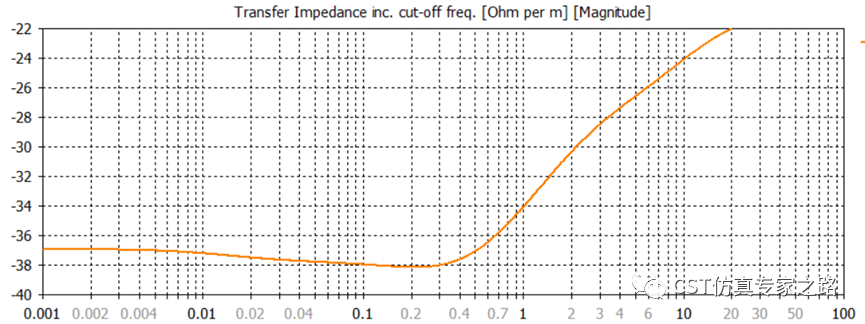

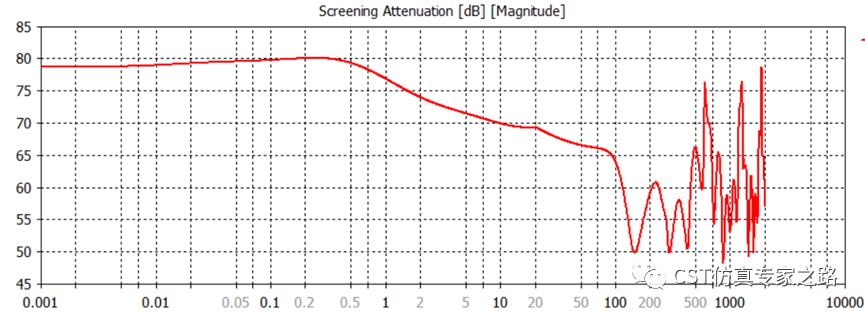

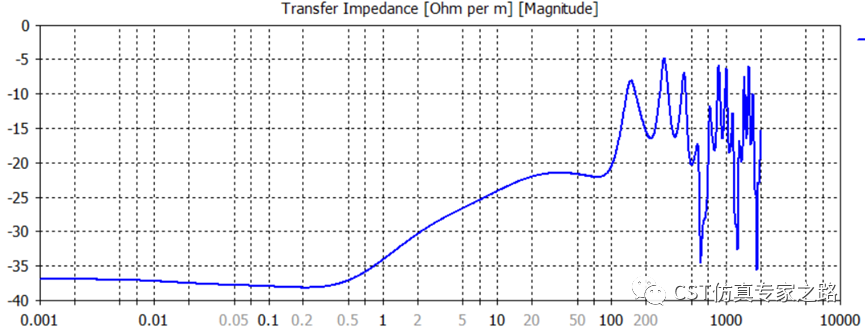

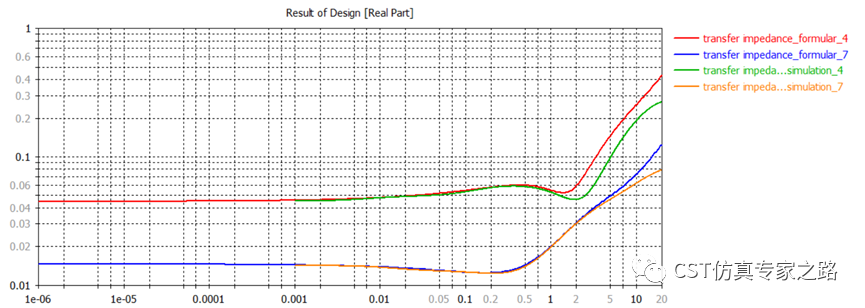

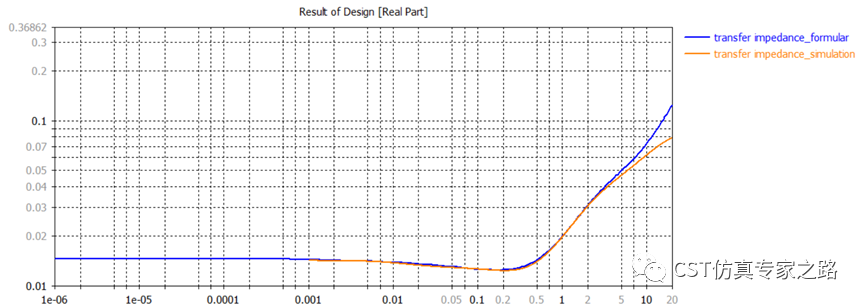

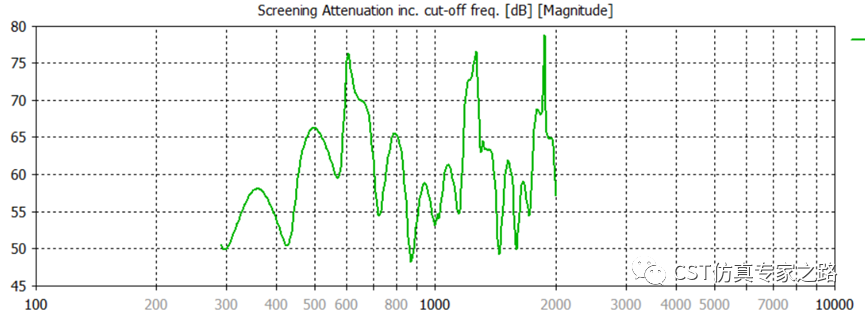

在該案例的幫助文檔中給出了完整的模型示意圖，可以更加清晰地了解仿真模型與測試設置之間的對應關系。如用電路端口模擬信號發生器和接收機（網絡分析儀），用50Ω電阻模擬內部電路的負載電阻，以及連接器的外導體與金屬套管相連等，如下圖所示。
