CST系統級RS仿真(一)- 天線建模
作者 | Zhou Ming
輻射抗擾度(Radiate
Susceptibility):又稱為輻射敏感度,是基本的EMS測試項目之一。該試驗?zāi)M設備遭受射頻輻射干擾的情況下,抵抗外部電磁干擾的一種能力。通常,民用電子設備參考國際標準IEC 61000-4-3。CST的RS仿真的干擾源可以使用平面波或者3D天線模型,這里我們介紹使用3D天線來模擬RS仿真測試的方法。這種方法更貼近實測場景,仿真精度更高。
利用CST Antenna Magus創建LPDA天線模型

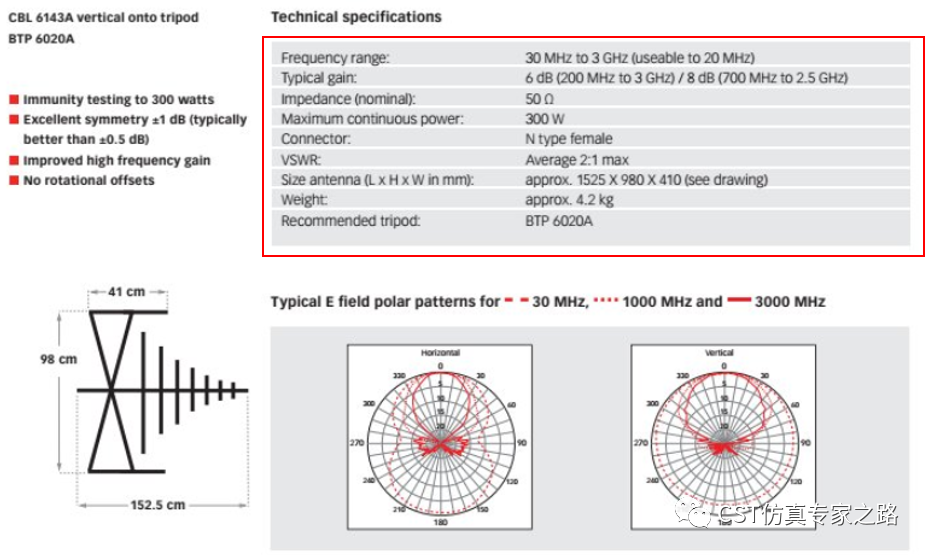

RS測試頻段80MHz-6GHz,對于不同頻段,需要采用不同類型的天線。本次我們重點介紹的是80-1G頻段采用LPDA天線的建模方法。在開始建模之前,我們需要先初步了解LPDA天線的規格參數,下圖是一個典型的LPDA天線的規格。

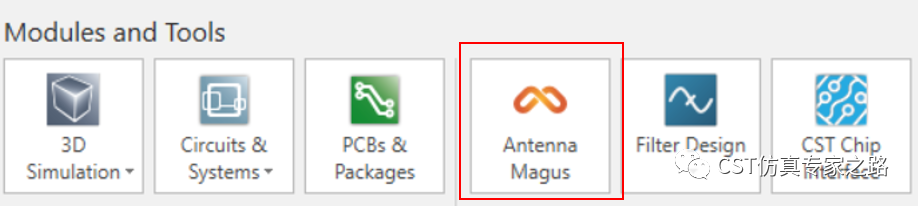

已知LPDA天線規格后,我們開始利用CST Antenna Magus進行建模操作。Antenna Magus是CST專有天線庫,包含了將近400種不同類型的天線,可以根據客戶指定的規格,快速實現天線的3D建模。

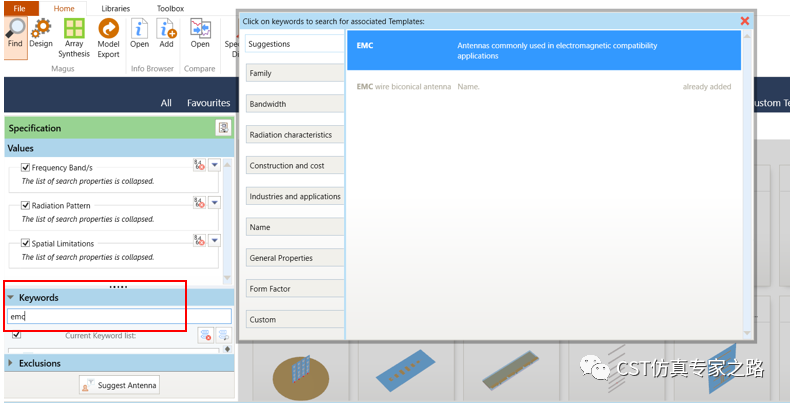

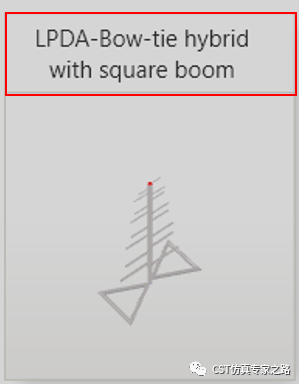

打開Antenna Magus之后,在Keywords里面輸入EMC,選擇LPDA天線。

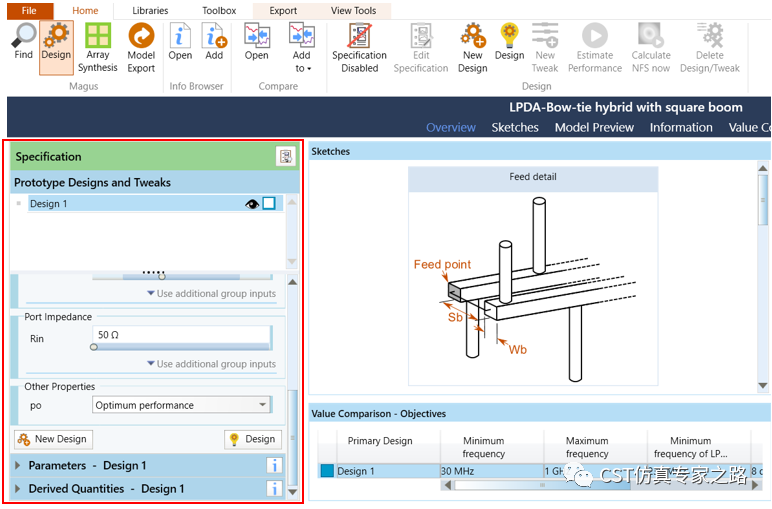

在Specification里面設置天線規格參數,主要包括帶寬、增益等參數,可以參考前面的天線規格進行設置。

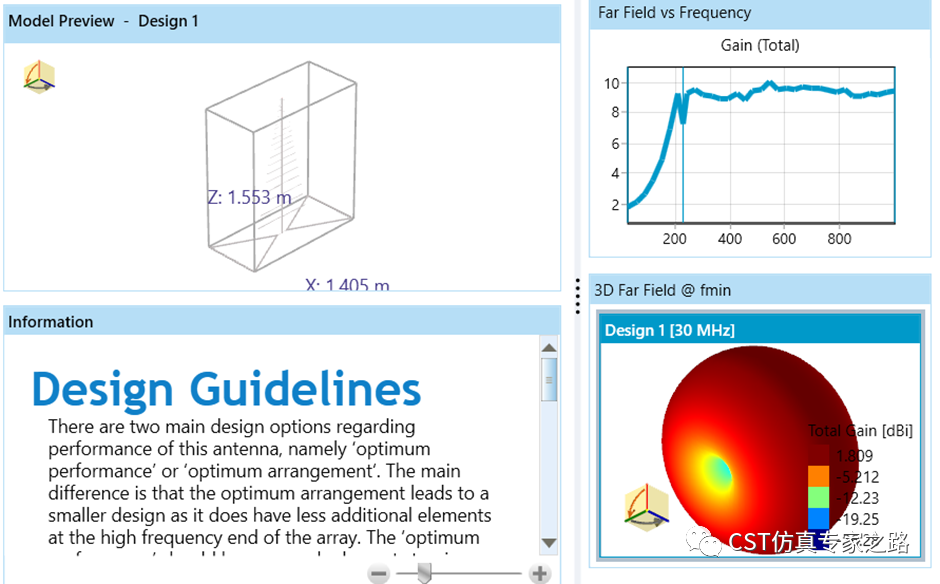

設置規格參數后,點擊Design生成3D模型,然后點擊Estimate Performance進行性能評估。可以看到天線的增益、方向圖等結果。
接下來可以輸出天線模型到CST

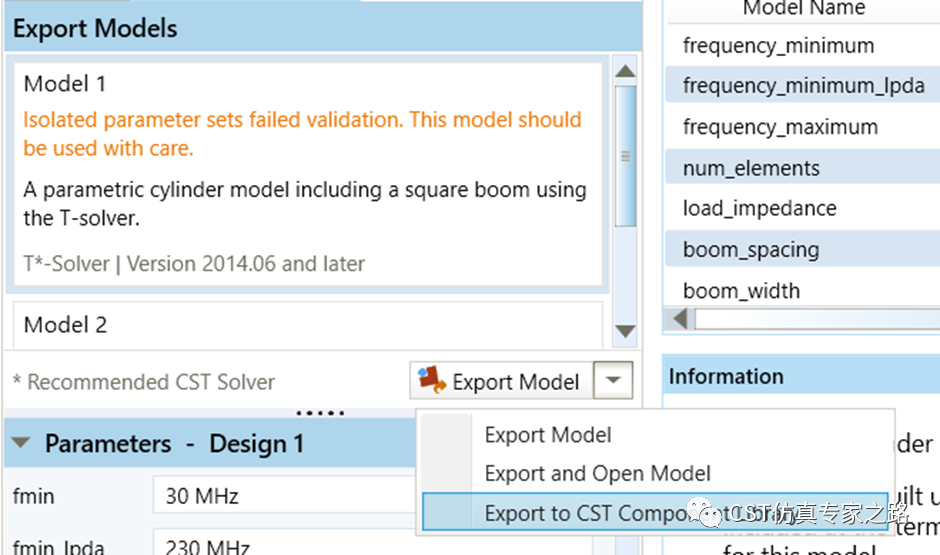

Component Library,方便今后調用。

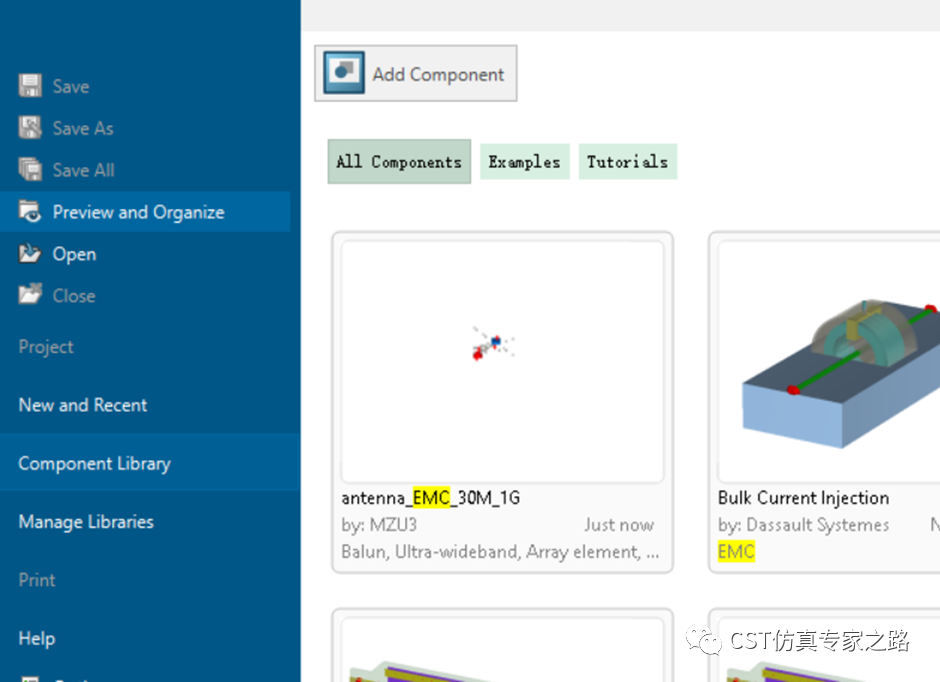

可以看到,剛剛生成的LPDA模型已經加載到CST Component Library里面。

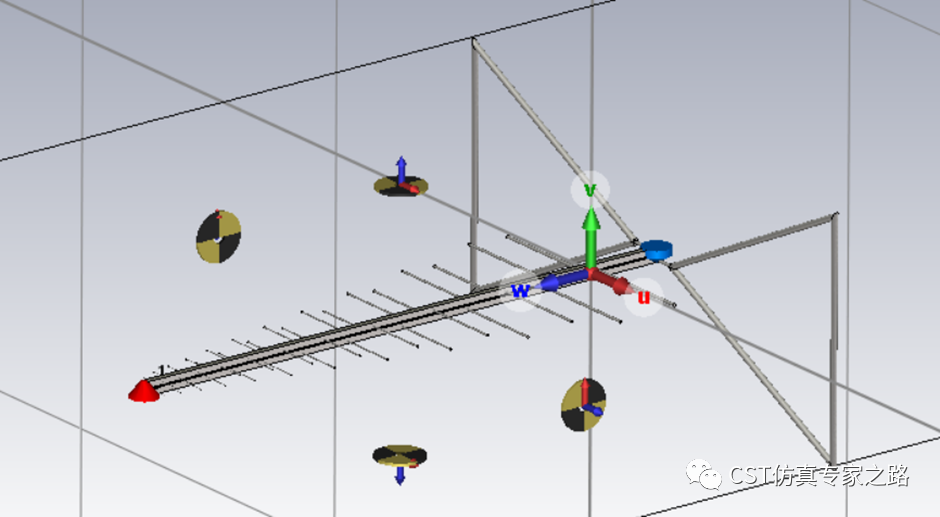

直接調用模型庫的文件,生成3D天線模型,進行下面的仿真。
