CST2023版新功能09-EDA導入新功能

作者 | 任春

EDA導入是CST的ECAD用戶界面，用于從所有主要ECAD供應商導入PCB Layout文件，如cadence、mentor等，下面我們來看下CST2023在EDA導入方面有哪些升級更新。

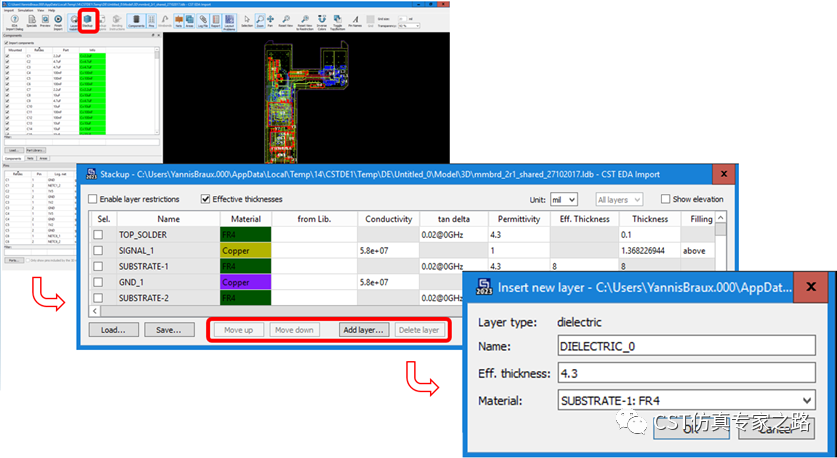

1. 增加了直接在EDA導入界面的疊層窗口中進行層管理操作的功能，用戶可以上下移動疊層，也可以添加或者刪除疊層。

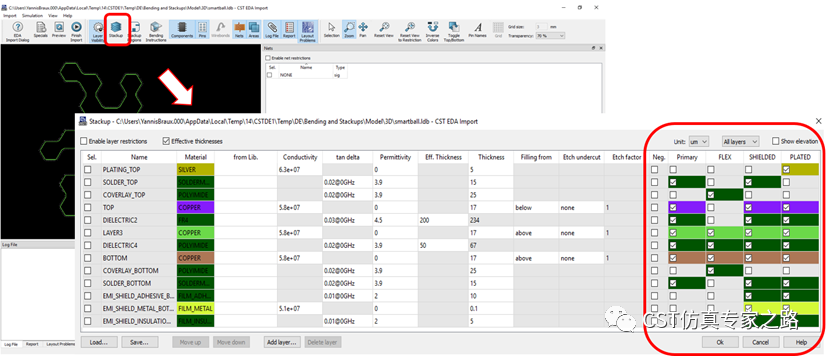

2. 增加了處理和管理多疊層的能力，這樣能更好的支持諸如包括柔性板、屏蔽層或電鍍層這樣的PCB Layout文件。

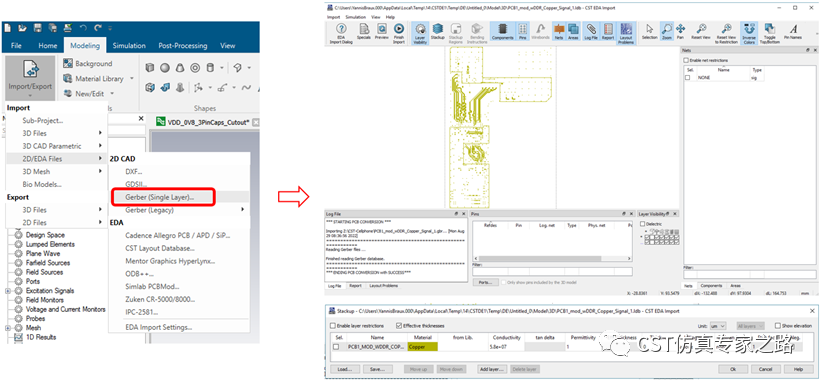

3. 重新設計了單層Gerber導入，在2023版中可以在EDA導入界面使用，在該界面下更易于編輯疊層屬性。

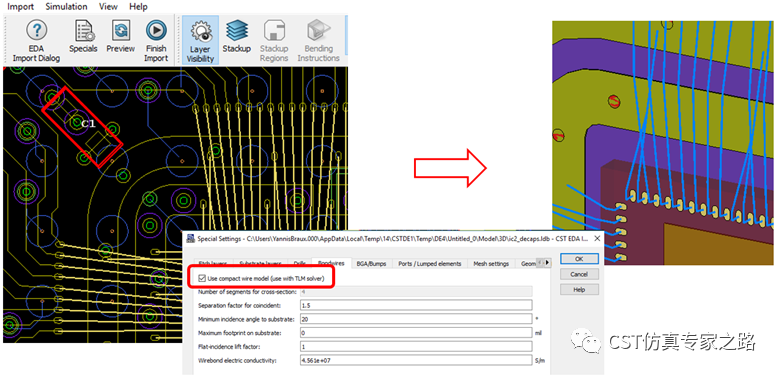

4. 對于TLM用戶，EDA導入現在可以創建精簡模型形式的鍵合線，可使用TLM求解器進行快速準確的鍵合線封裝仿真。

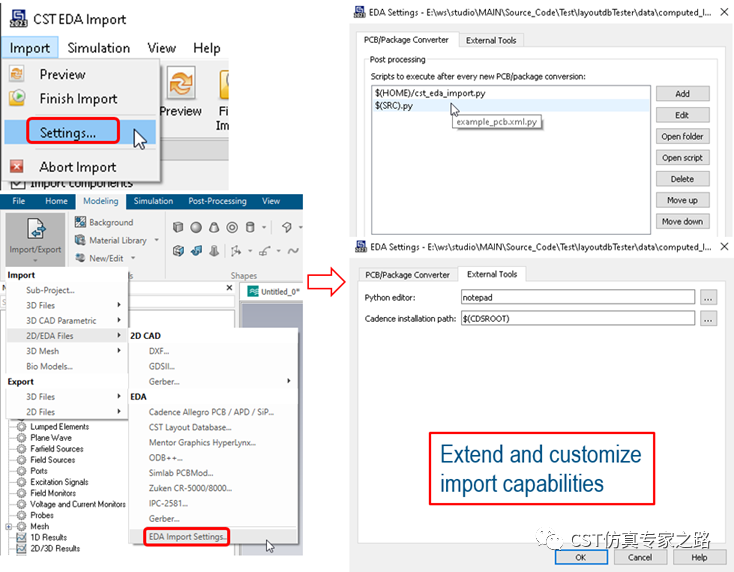

5. EDA導入的最后一個改進是直接在菜單中添加了特定的導入設置，允許用戶使用自己的python腳本定制和補充EDA導入功能，以滿足用戶自己的需求并擴展EDA導入功能。例如，可以自動重命名某些網絡或元器件，或者在安裝了不同版本的情況下選擇要使用的cadence版本…

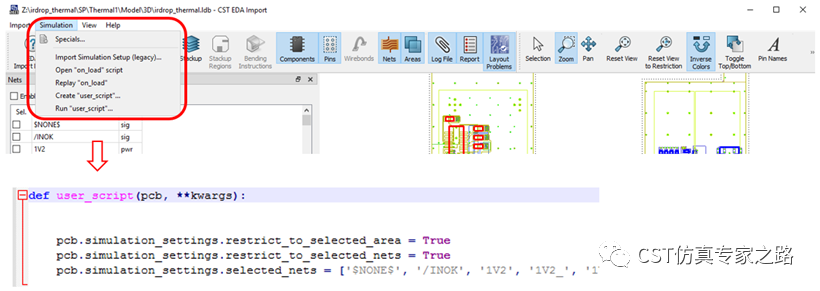

即使用戶不是python專家，EDA導入還可以從選項中直接生成python代碼，然后可以將其重新用作自己的python腳本的起點，并可進一步修改或優化為自己的代碼。
