CST2023版新功能01-EMI接收機仿真

本期開始將陸續介紹CST2023版本新功能。這次我們正式介紹一下EMI接收機仿真：EMI接收機是EMC仿真中非常重要的一個功能，CST自帶的EMI接收機可以完美地模擬CE、RE等測量過程，根據不同測試頻段選擇合適的RBW，并且支持PK、AV、QP等不同的檢波方式。

接下來給大家演示軟件使用的過程。

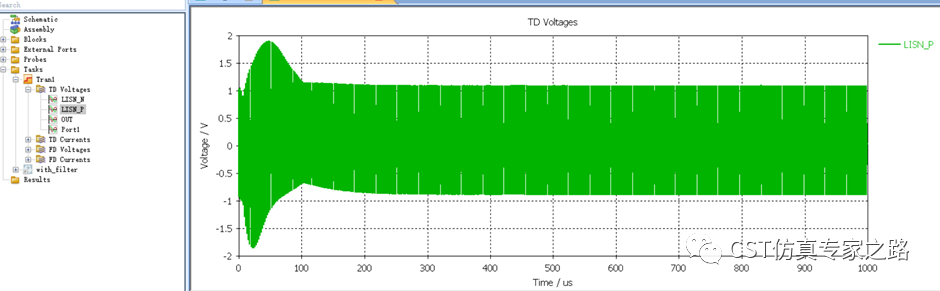

1、首先進行DCDC開關電源場路協同仿真，得到LISN_P的時域電壓信號。此處略掉仿真的詳細過程，仿真細節可參考【電磁技術在線】【EMC篇】- 2. DCDC轉換 。

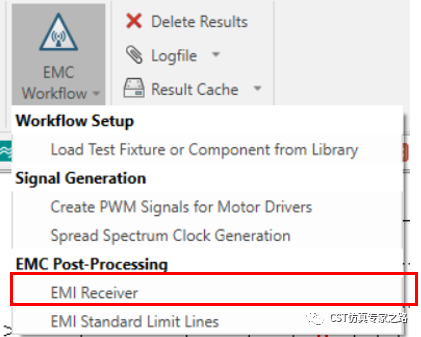

2、從EMC Workflow中打開EMI receiver程序，進入設置界面。

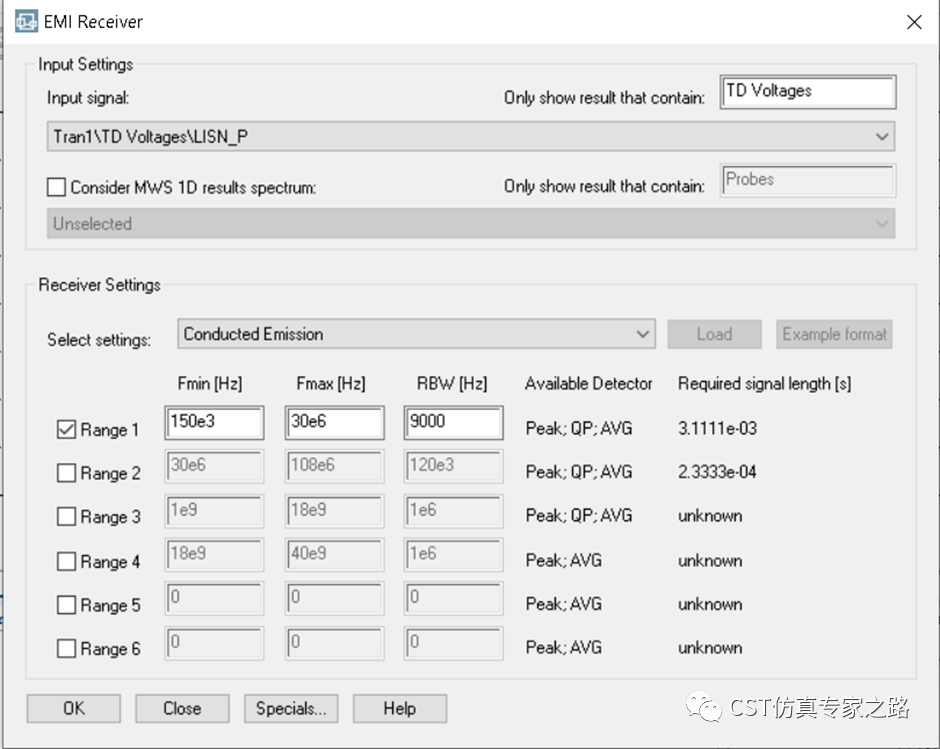

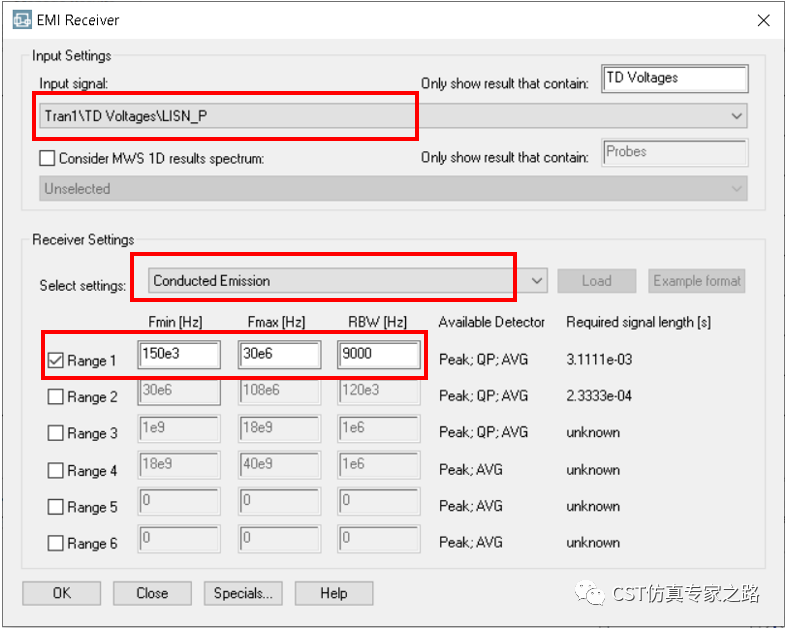

2、在Input signal中選擇LISN_P，Select settings中選擇ConductedEmission，選擇Range1。

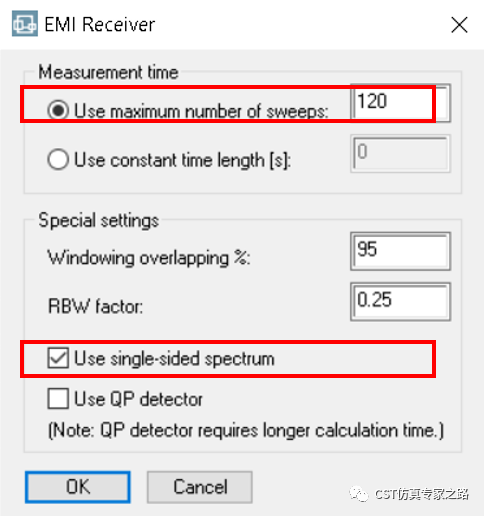

3、點擊special，彈出對話框。此處默認設置不用調整，Number of sweeps代表掃描周期，默認120個周期。默認勾選single-side spectrum，如果不勾選的話，將會按照double-side spectrum處理，結果會相差6dB，這里根據接收機的實際情況來決定。

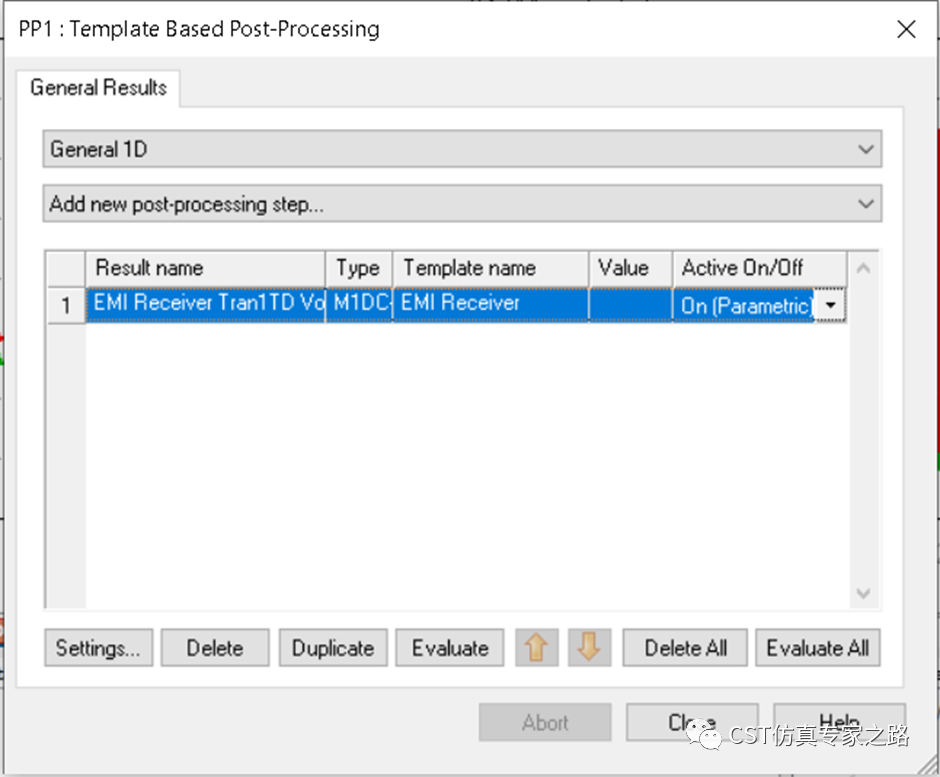

4、設置好后在PP后處理里面已經創建好了接收機的后處理程序，點擊Evaluate。

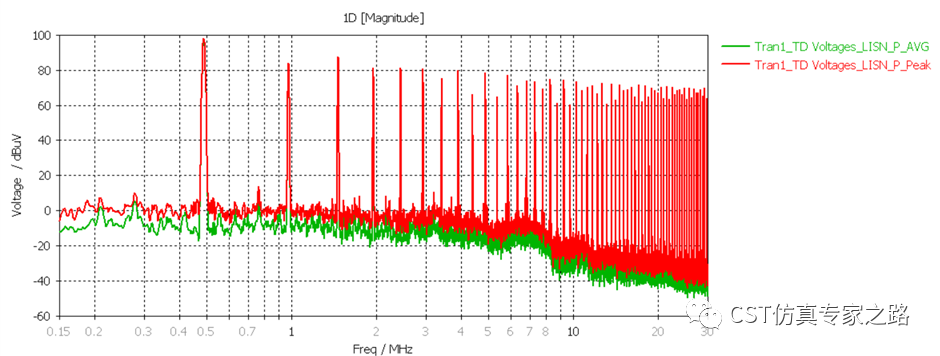

5、得到最終結果。
