如何獲得多天線同頻的SAR

上期介紹了多天線不同頻率情況下如何計算SAR，不用考慮相位差；這期我們看看MIMO，多天線同頻，考慮相位差：

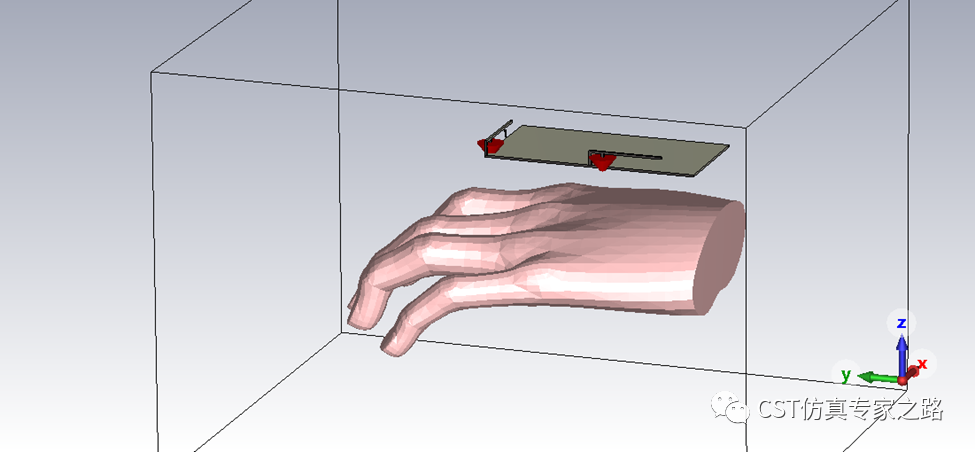

簡單模型，一只手和兩個天線：

工作頻率2GHz：

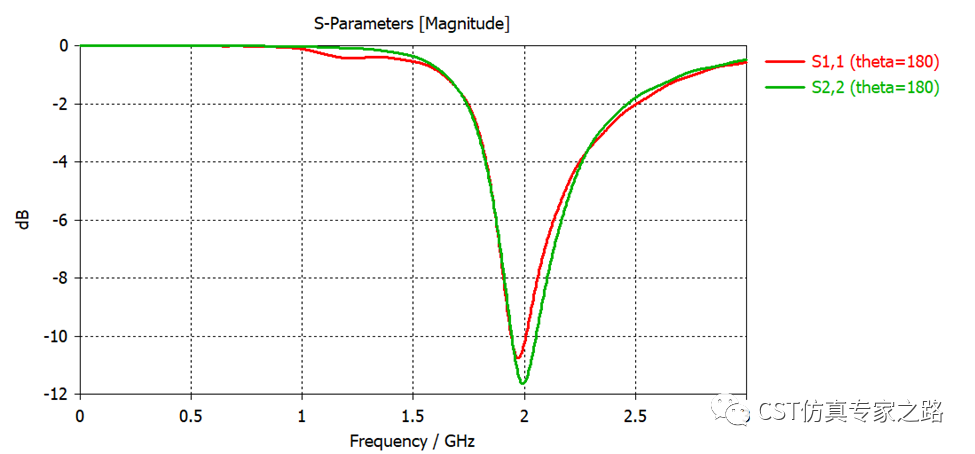

仿真結束查看S11：

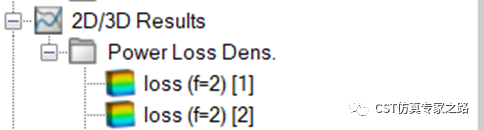

查看功損場：

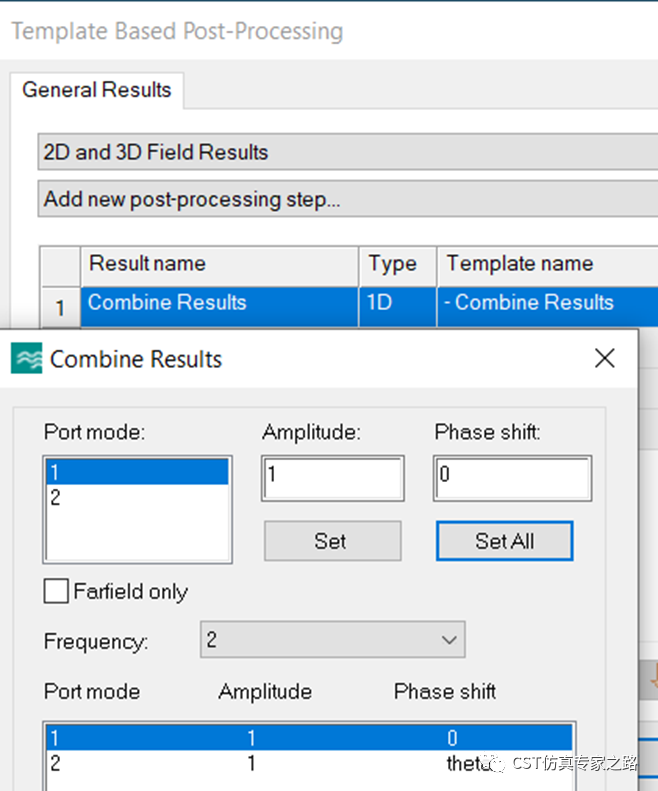

 然后我們將兩個功損場合并，用后處理：

這里設置了一個相位差參數，如果確定天線直接的相位差就不需要參數了；這里就是演示一下掃參，并證明不同相位差的SAR不同：

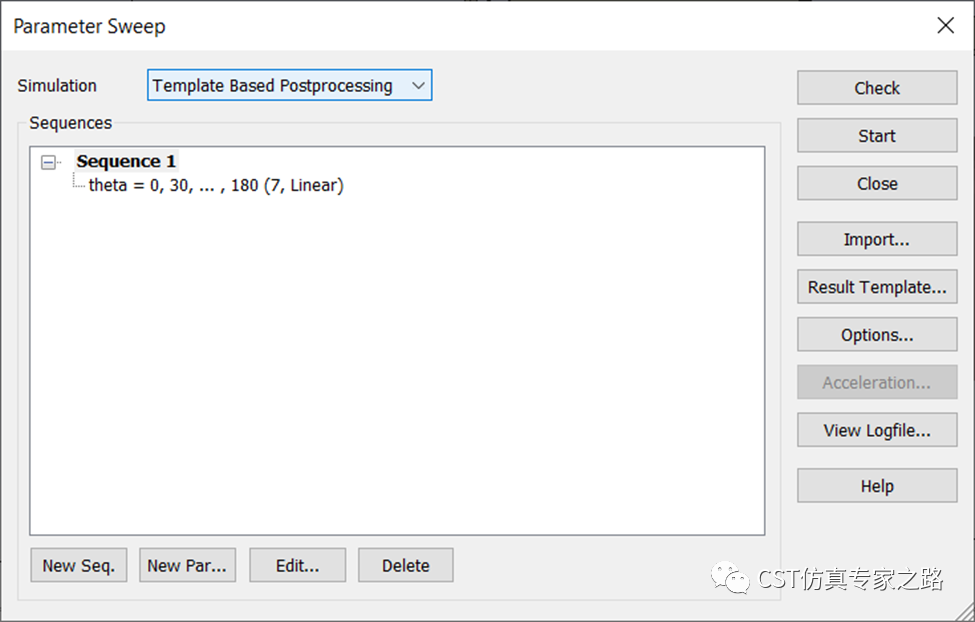

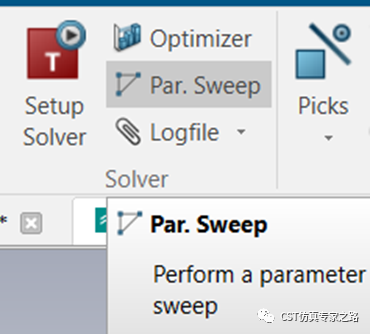

掃參只掃后處理：

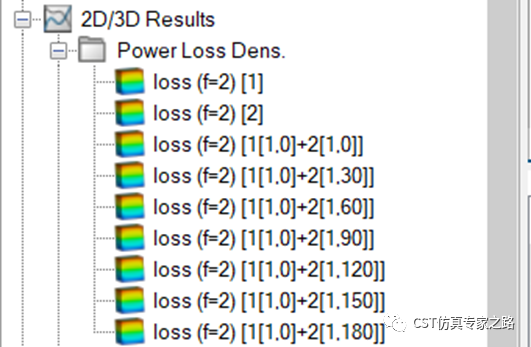

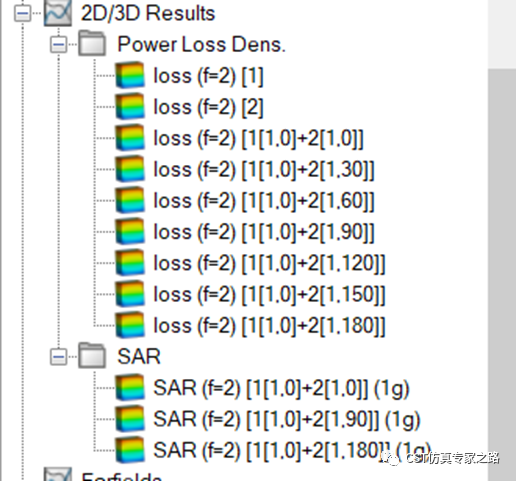

得到不同相位差的損耗場:

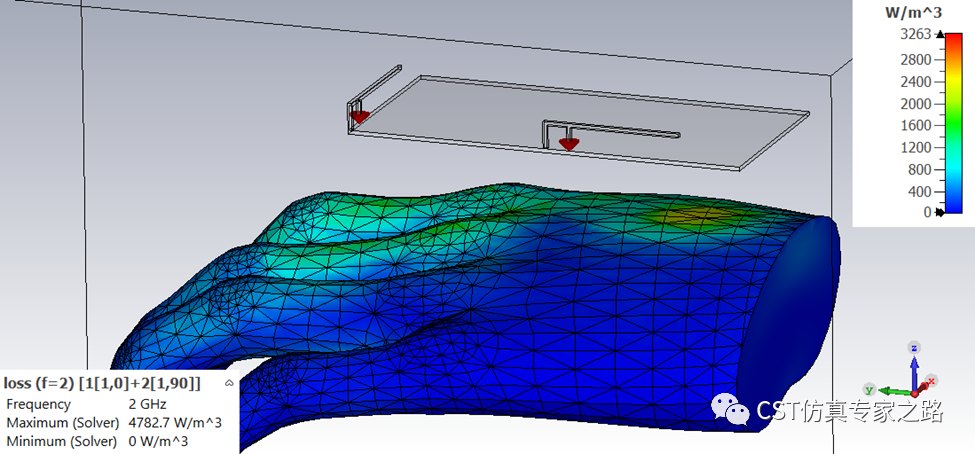

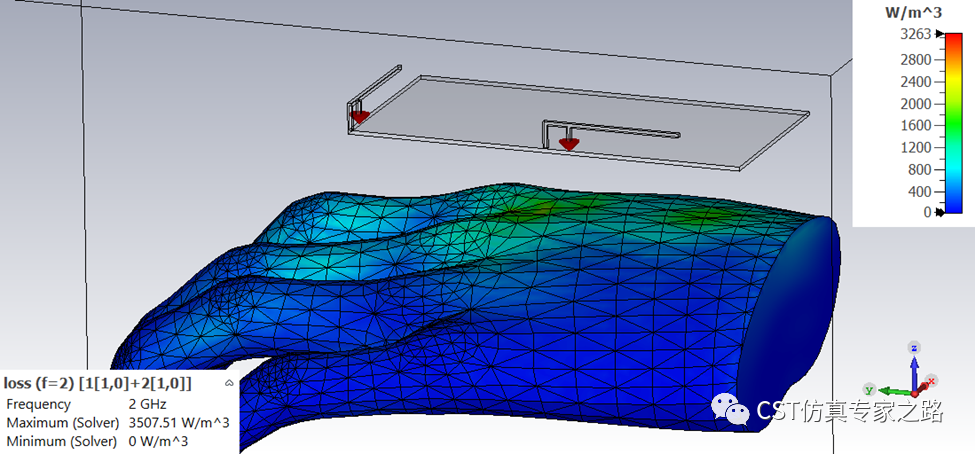

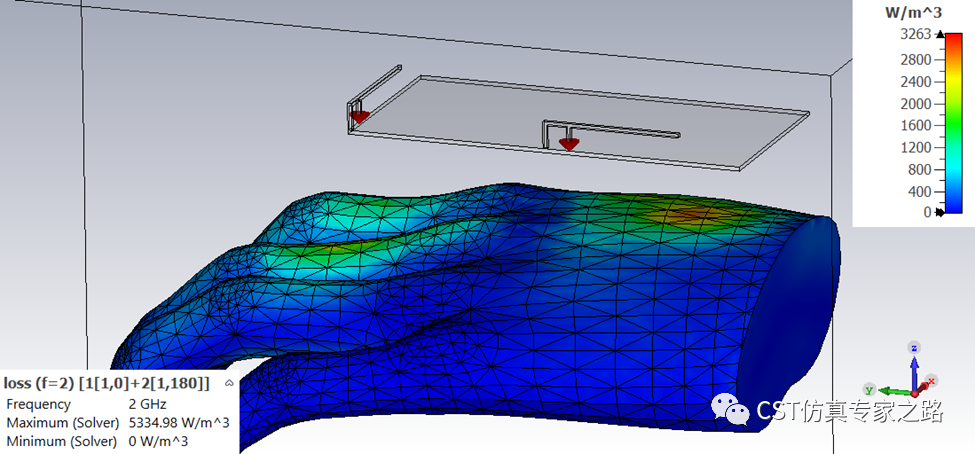

我們查看其中三個：

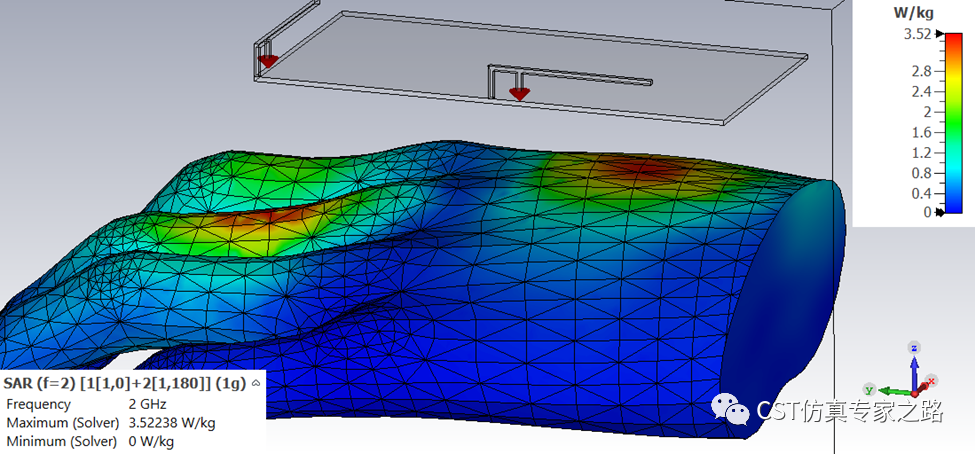

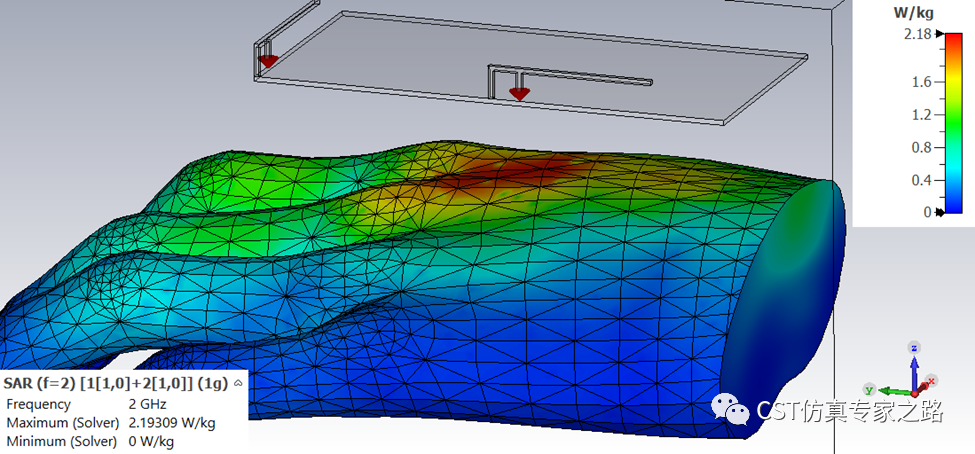

可見loss不一樣，所以SAR也不一樣：

小結：

多天線MIMO的SAR也是基于損耗場，多天線損耗場合并可以用combine result，考慮相位差。
