如何查看有匹配電路的天線遠場（AC combine result）
這個問題仍然是有大量用戶經常問，所以重新整理一下介紹：
Step 1. 正常三維仿真天線

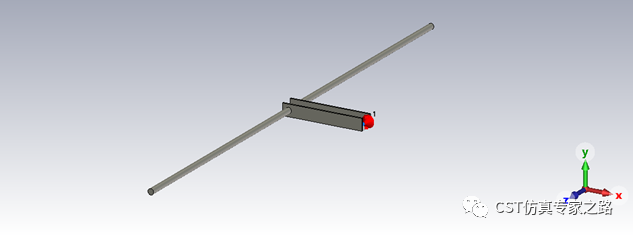

首先我們?cè)诩內S中仿真天線：
用自帶案例：

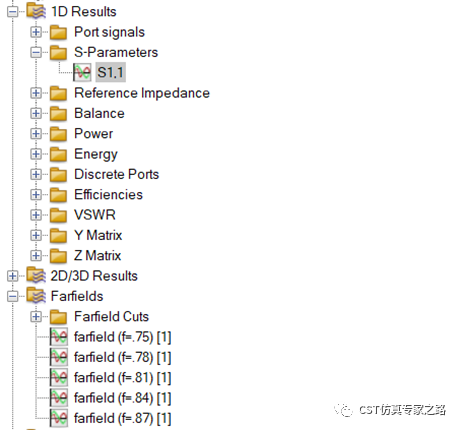

仿真獲得S11和5個遠場監視器的遠場結果：

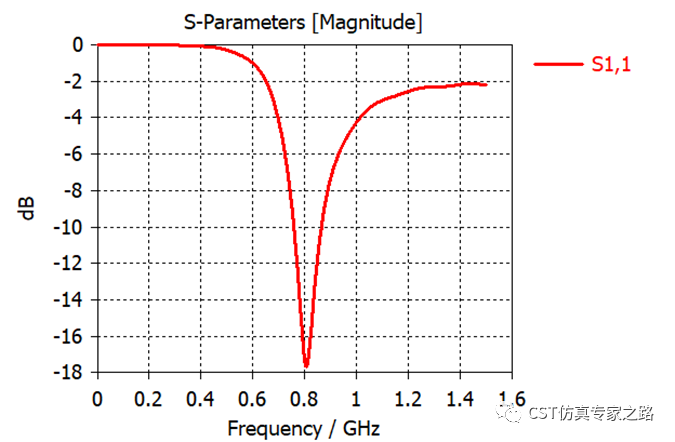

可見工作頻率在0.8GHz。
Step 2. 添加電路

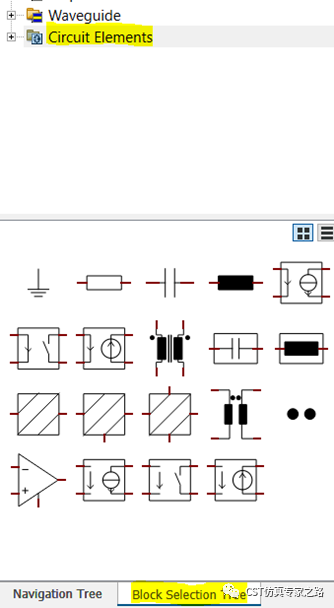

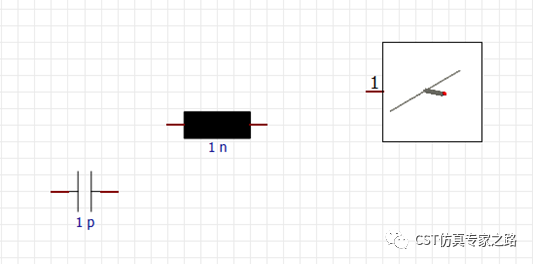

這里添加電路的方法很多，比如手動加電容電感，直接拖拽進電路就好：

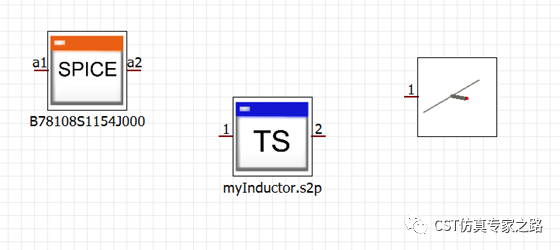

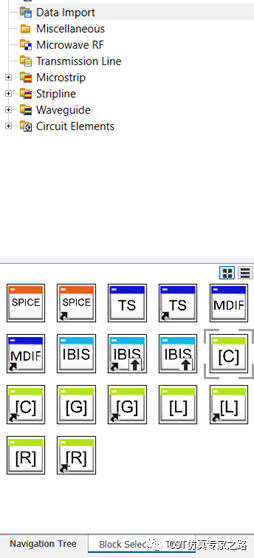

再比如添加touchstone或SPICE數據：

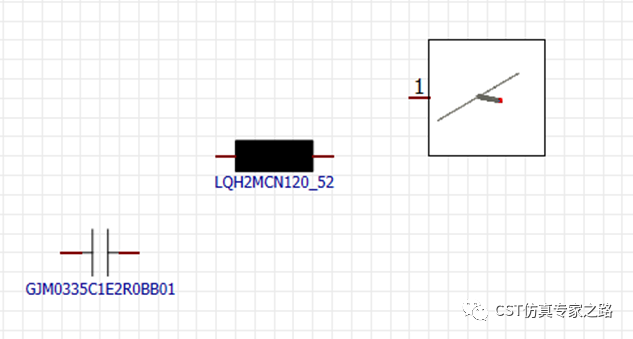

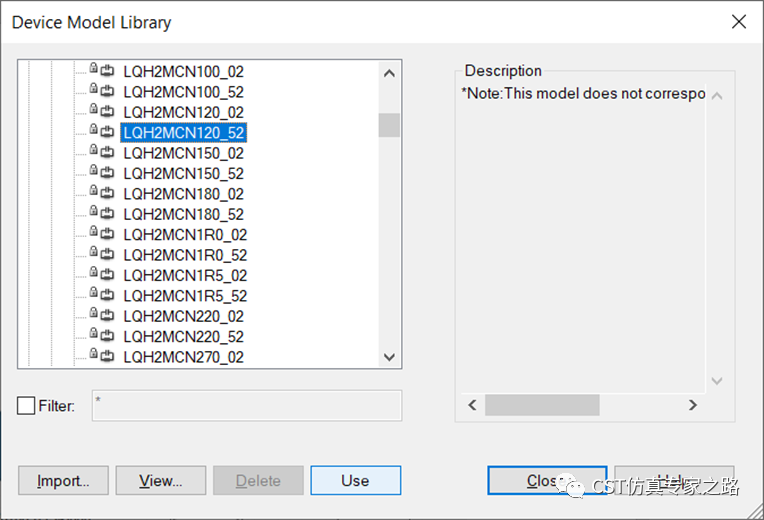

再比如用CST拓展包中的一些供應商元件，SPICE模型：
拓展包安裝請參考：如何安裝CST拓展資料包。

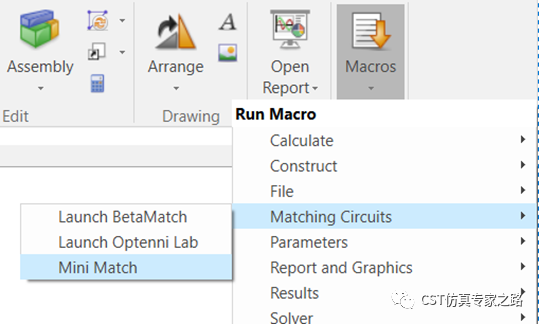

這里我們用宏生成簡單的匹配電路：

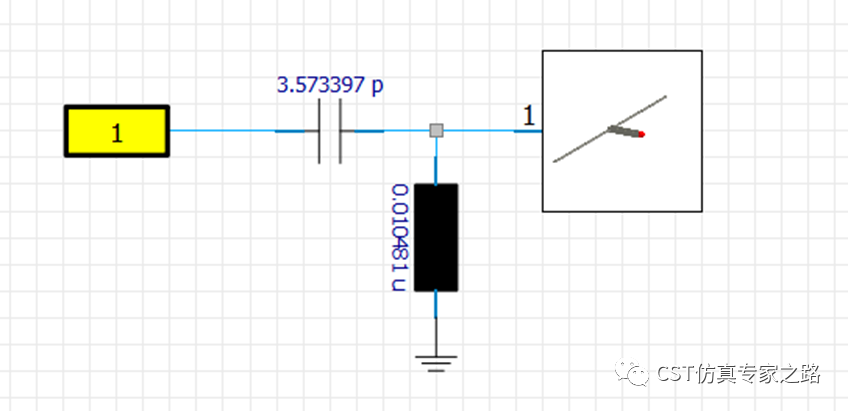

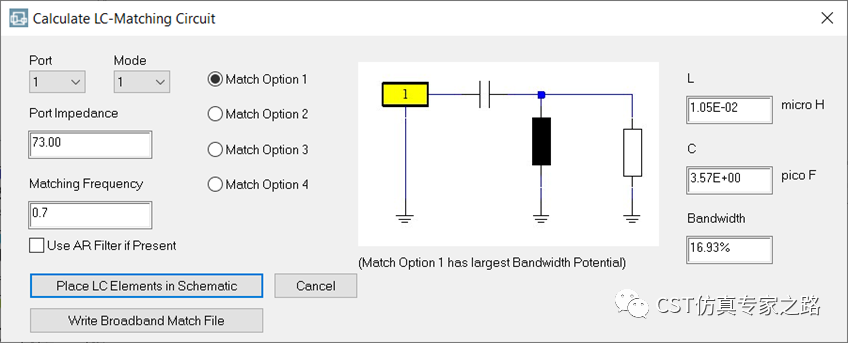

這里我們輸入匹配頻率為0.7GHz，然后點擊PlaceLC Elements in Schematic，這樣自動做出匹配電路：
目前都是電路中的工作：
Step3. 有電路的S參數：

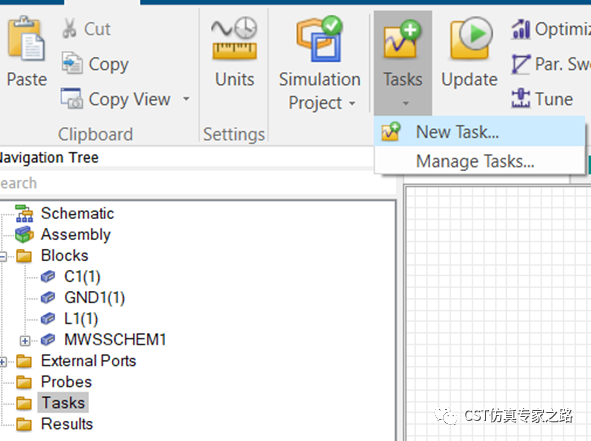

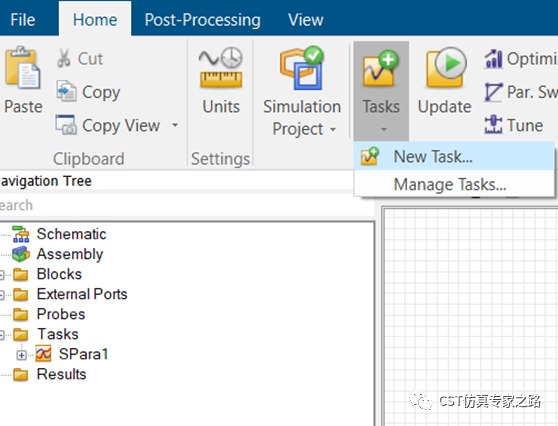

添加任務：
S參數任務：

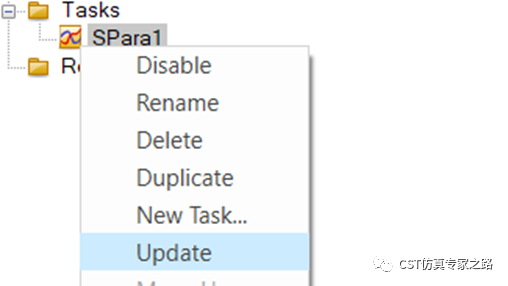

更新任務進行計算：

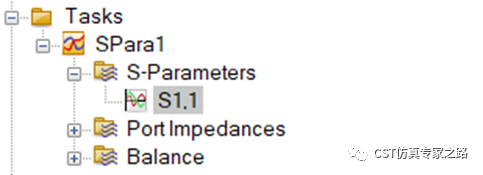

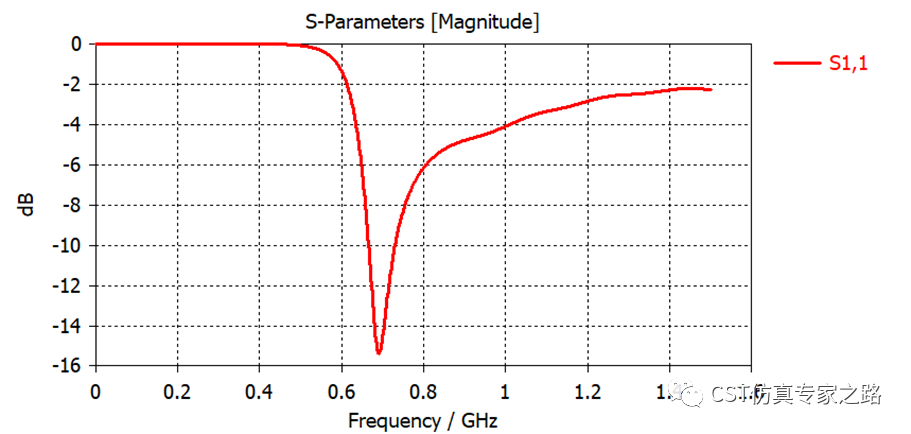

查看S11結果：
可見工作頻率已經調到0.7GHz。
Step 4. 用AC任務生成遠場
添加任務：

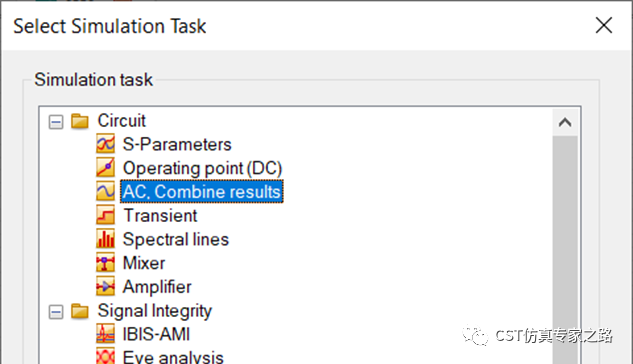

添加AC, Combine results 任務：

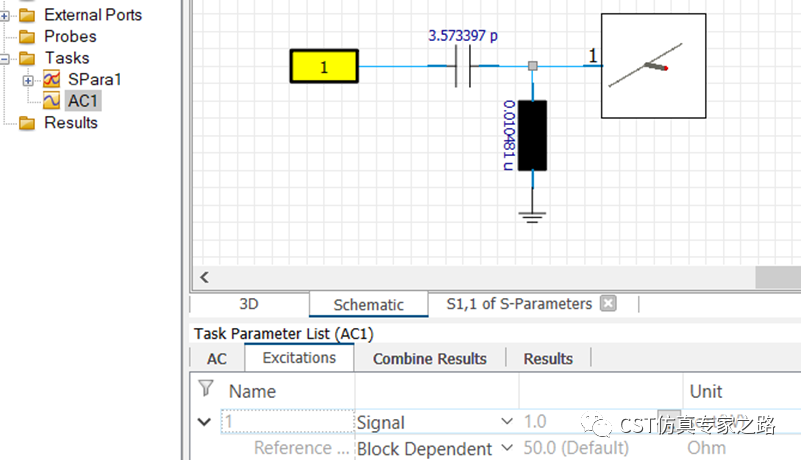

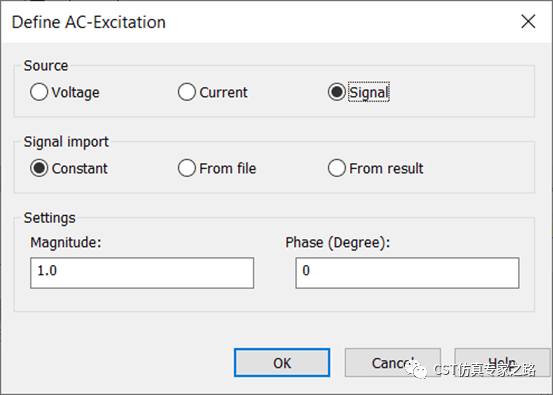

設置端口激勵：

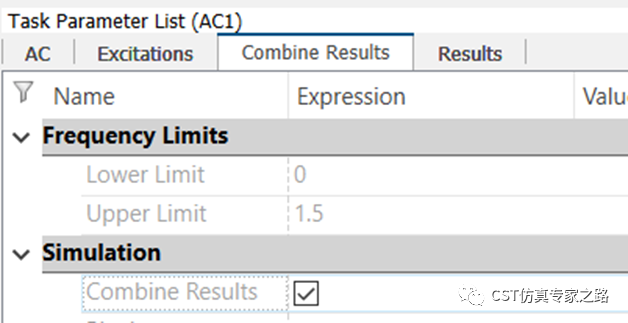

然后就是重點步驟，開啟Combine Results：

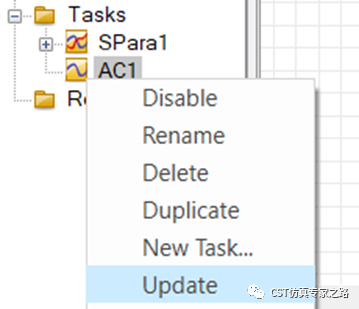

更新計算AC任務：
Step 5. 查看和驗證結果：

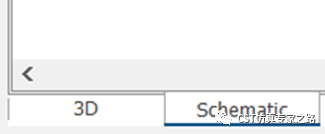

回到三維環境:

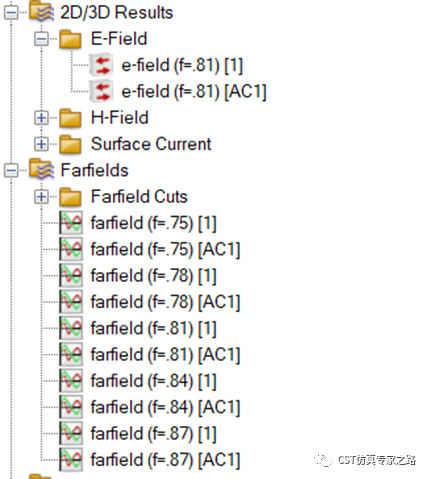

可見遠場多了AC1的結果，這些就是考慮匹配電路的遠場結果：

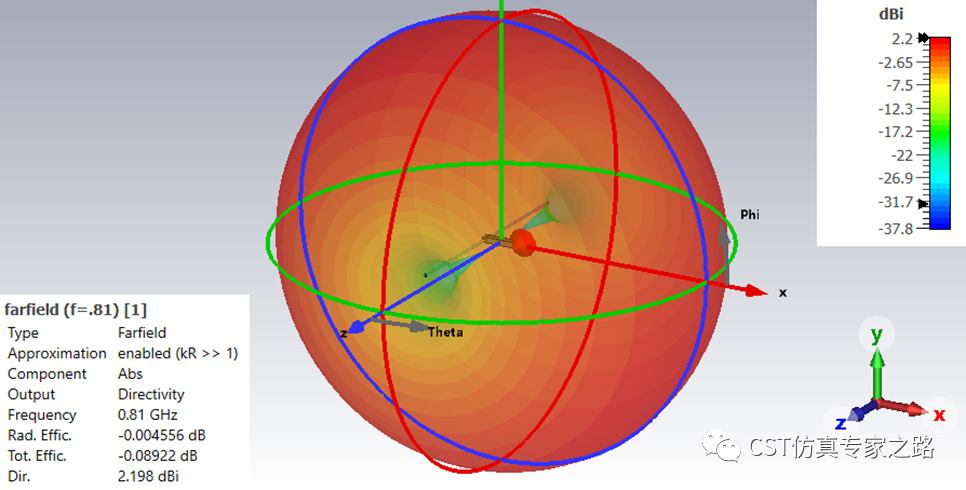

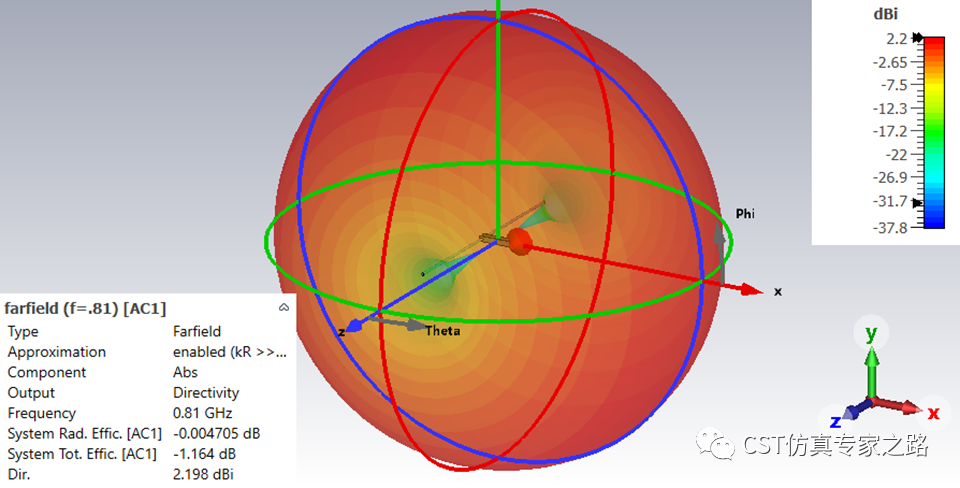

對比【1】和【AC1】，可見效率名稱有所不同，有電路的遠場效率有個System名字，成了系統效率：
注意我們這里對比的頻率是0.81GHz，而我們剛才已經將工作頻率從0.8GHz匹配去0.7GHz，所以這個0.81GHz（AC）的總效率降低了。

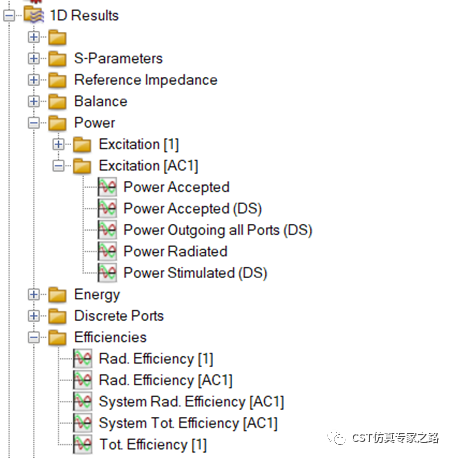

我們還可以在另一個地方檢查這個輻射功率和效率，查看Power和Efficiencies結果：
可見Power多了（DS），就是Design Studio（CST電路設計工作室），考慮了電路的意思。Efficiencies多了AC1，也是考慮了電路的意思。

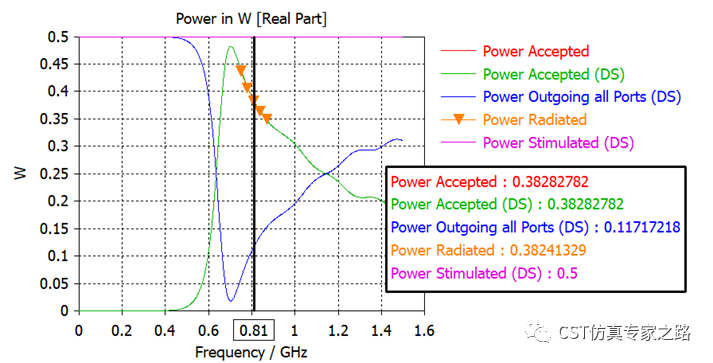

具體查看功率，Power Accepted （DS）（綠色）的峰值已經調去0.7GHz了：

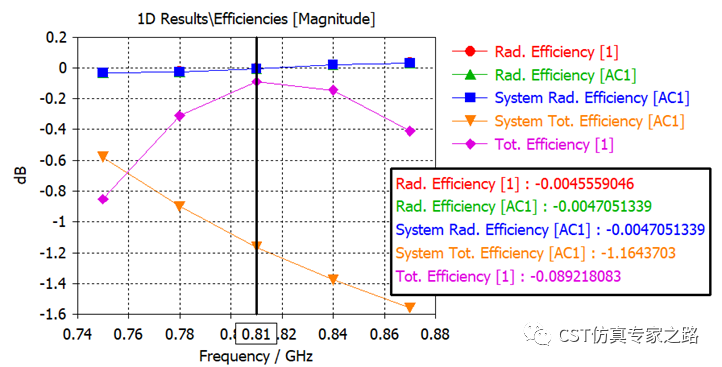

查看效率，與遠場界面中的效率值一致：
效率定義：
o Rad.Efficiency [AC1] = Power Radiated/Power Accepted
o SystemRad. Efficiency [AC1] = Power Radiated/Power Accepted (DS)
o SystemTot. Efficiency [AC1] = Power Radiadted/Power Stimulated (DS)
多天線效率請參考：FAQ042：如何計算有匹配的多天線效率
小結：
1. 考慮電路的遠場是一個場路結合問題，所以AC combine result任務就行。
2. 后綴如DS，AC1這些都是考慮電路的意思。
