非線性光學實例(1)- 光柵,Chi2材料,二次諧波增強

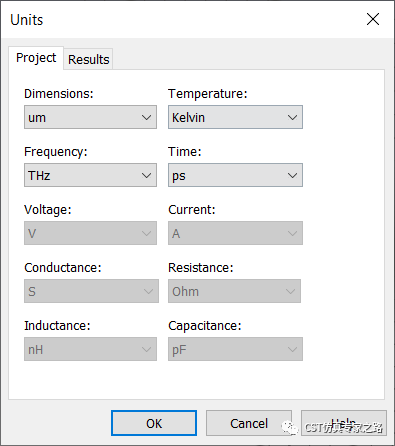

這回我們不用模板,直接開個新的項目,調制單位,輸入一系列參數:

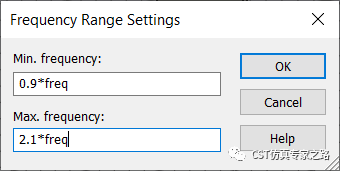

頻率范圍:

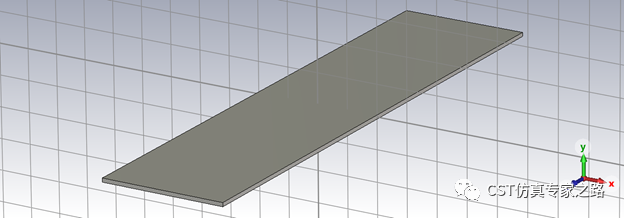

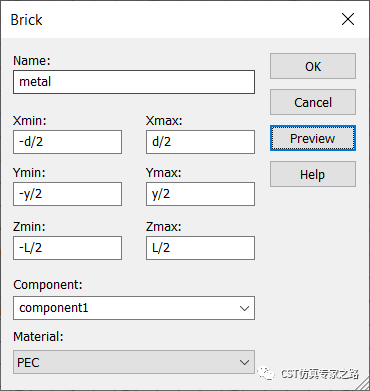

畫個金屬方塊:

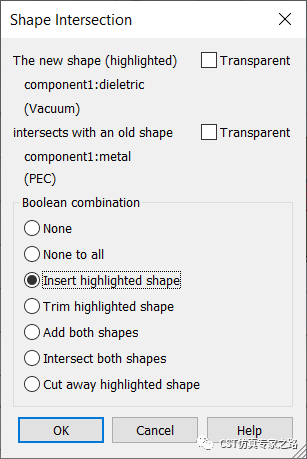

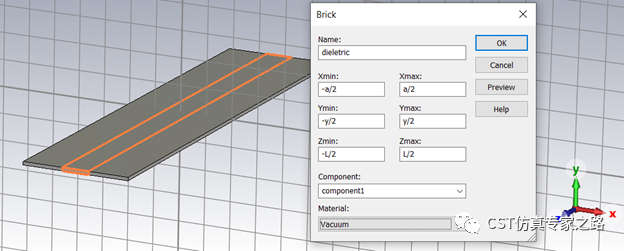

再畫個介質在中間:

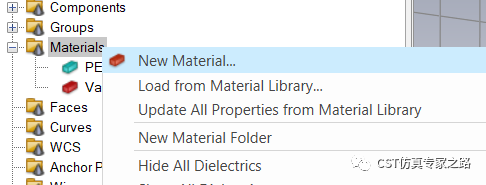

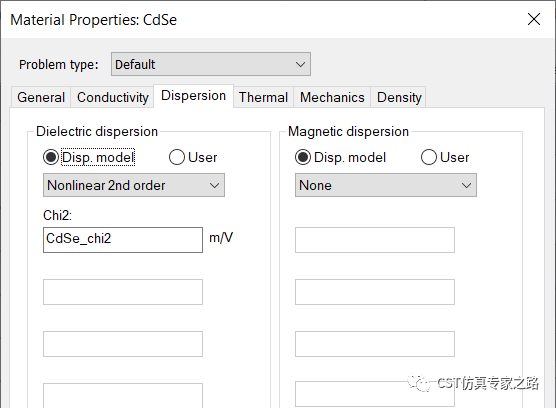

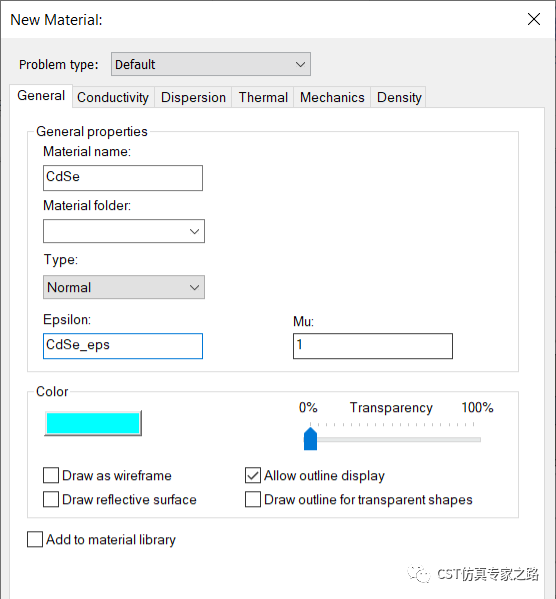

添加新材料,硒化鎘,二階非線性:

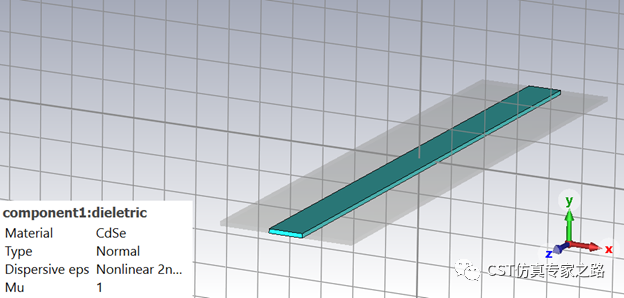

將中間介質換成硒化鎘:

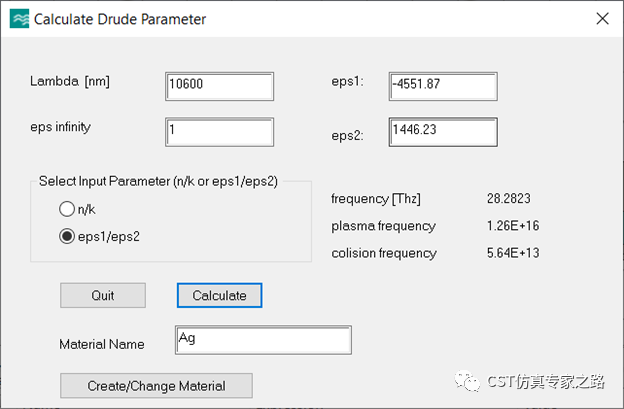

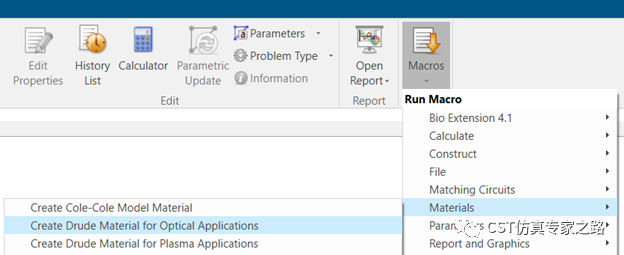

用宏生成銀材料:

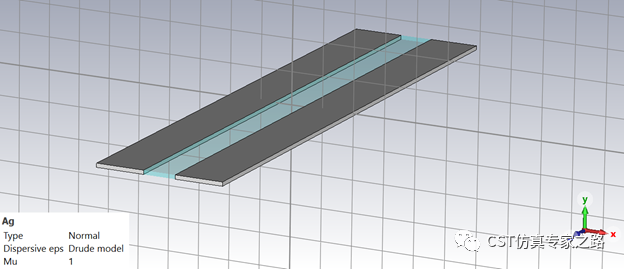

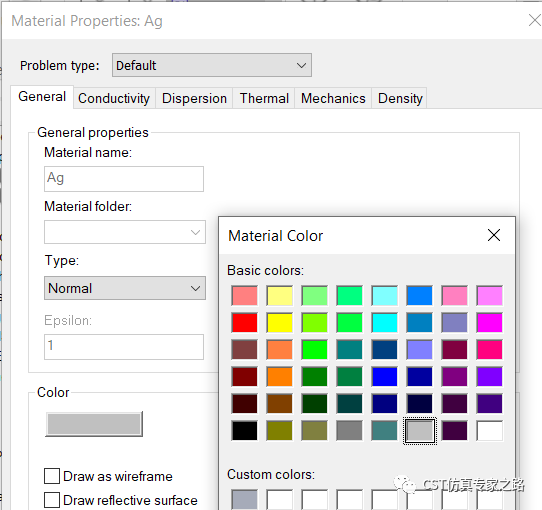

可將材料改顏色區分:

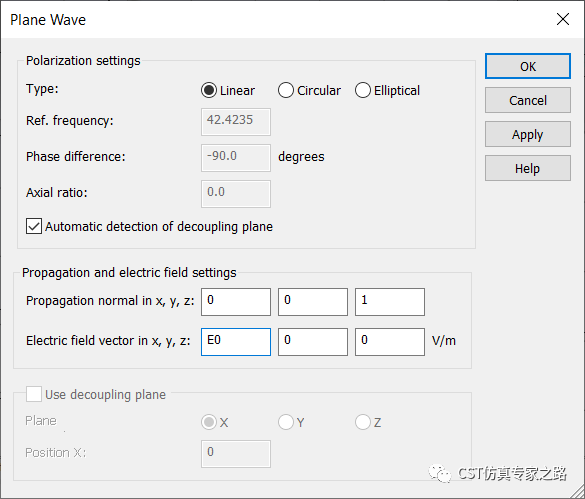

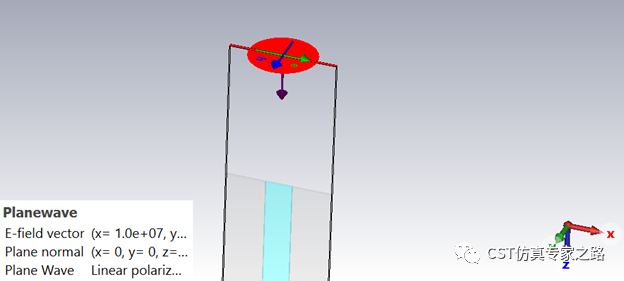

添加平面波,場強參數化:

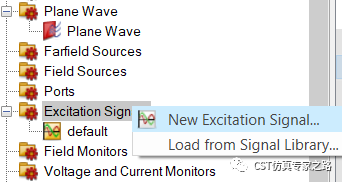

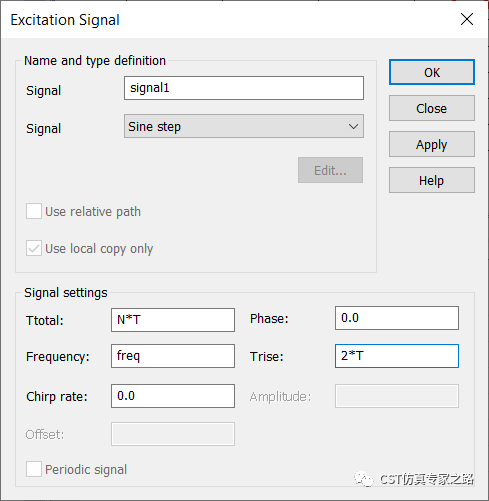

定義新的激勵信號,這里我們要看二次諧波,所以只需要激勵基礎頻率,就是正弦波:

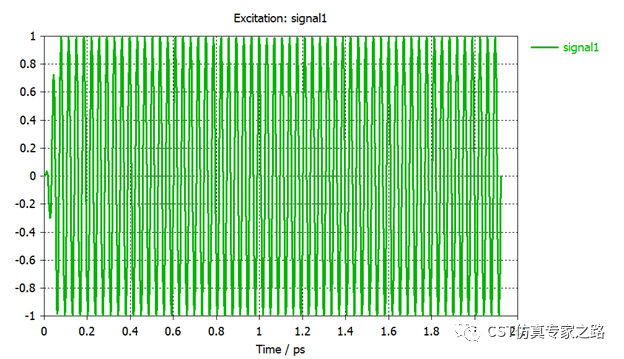

這里參數N是周期個數,T是周期,我們給起始兩個周期過渡:

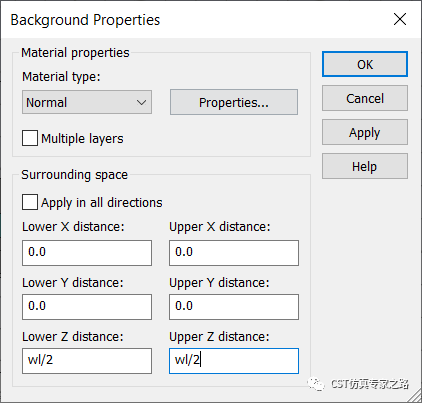

背景添加半個波長:

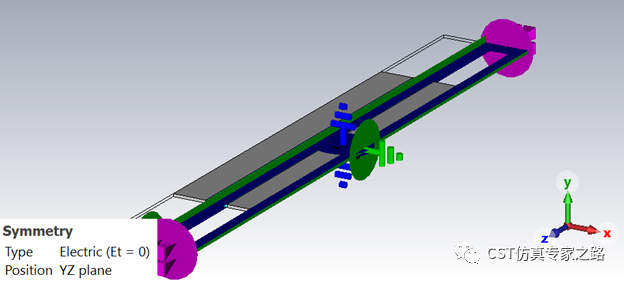

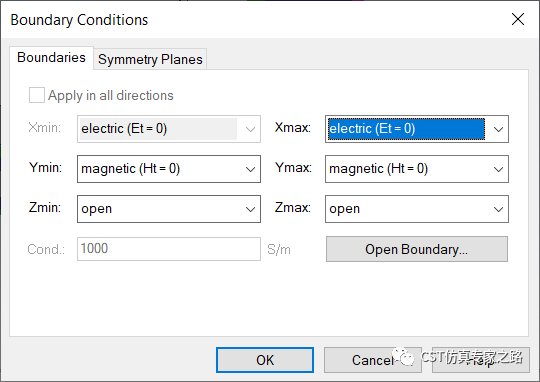

邊界是電和磁,這樣配合平面波的極化方向,就能用TM模式激勵出表面等離SPP。

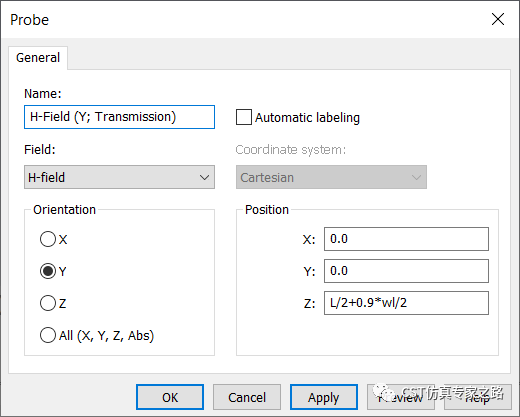

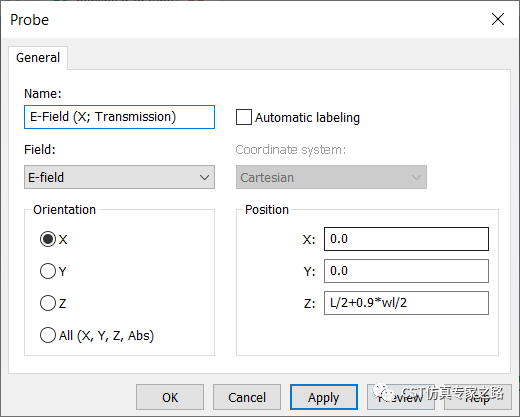

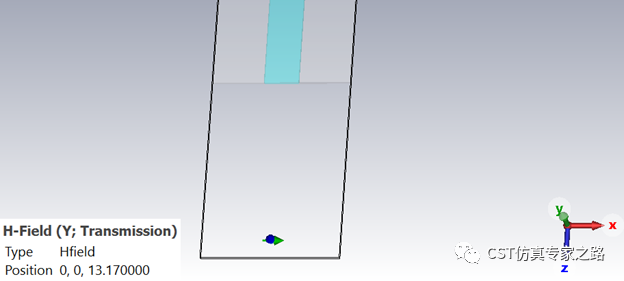

下面我們添加E和H的監視器,位置在Z+方向接近邊界處。

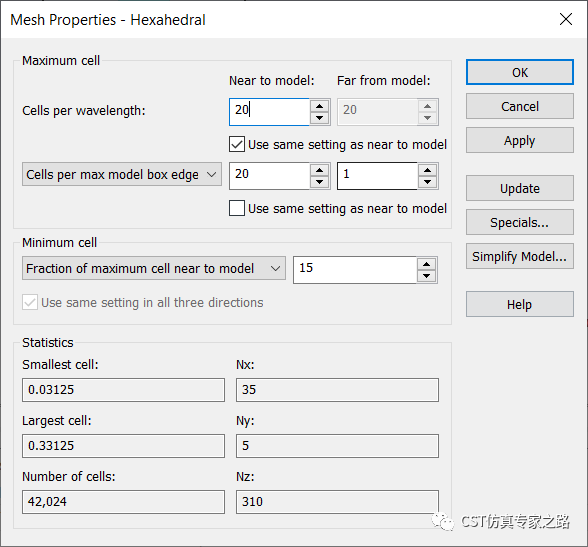

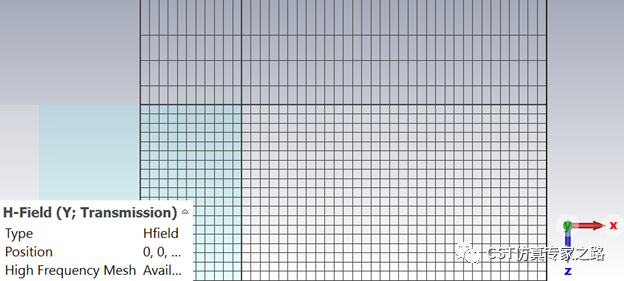

加密網格:

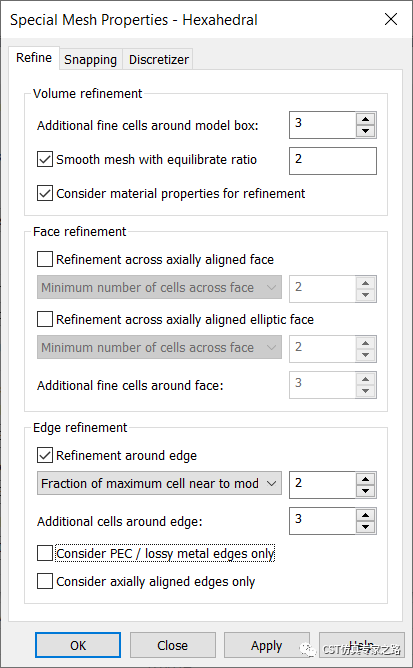

全局加密中,可不選consider PEC/lossy only, 因?yàn)槲覀冇玫亩际强赏高^(guò)類型的材料,這樣邊緣加密會更好一點。

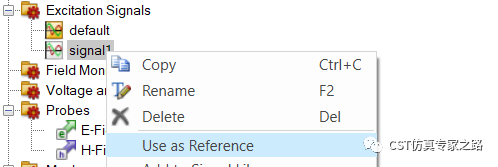

將自定義信號作為激勵信號:

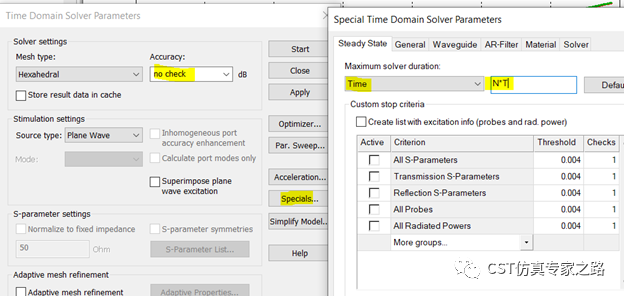

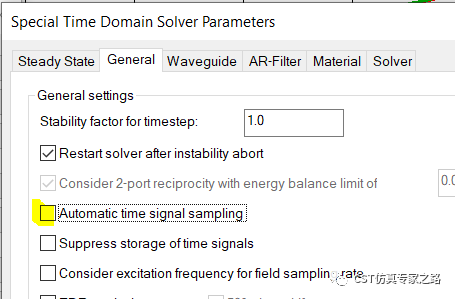

仿真時間就和激勵信號時間一樣長,不選自動采樣,這樣盡可能采樣多一些。

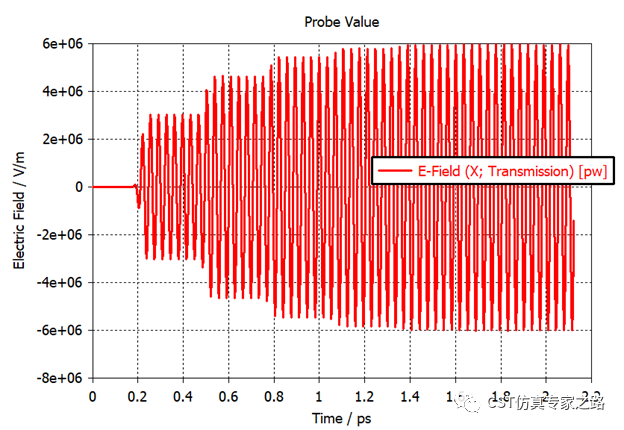

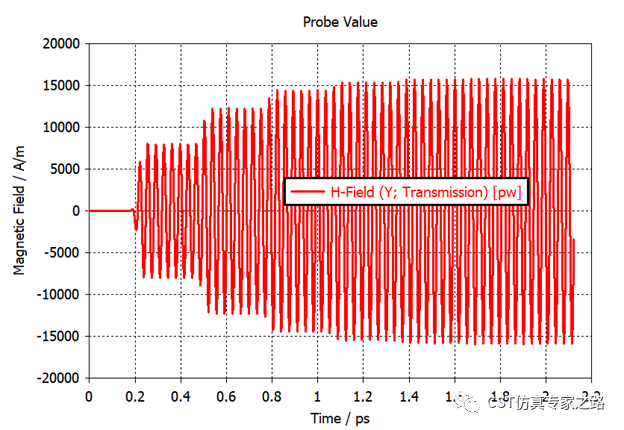

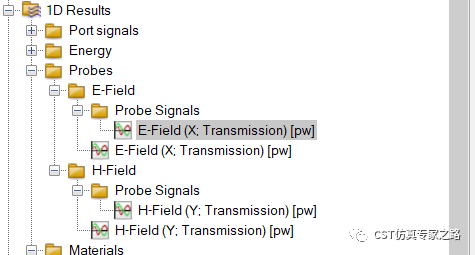

開始仿真。結束后,查看探針的信號,可見后期基本穩態了。
下面我們獲取穩態探針信號的傅里葉級數,這樣電場磁場就可以組合成光強(intensity),不同諧波的光強都有。

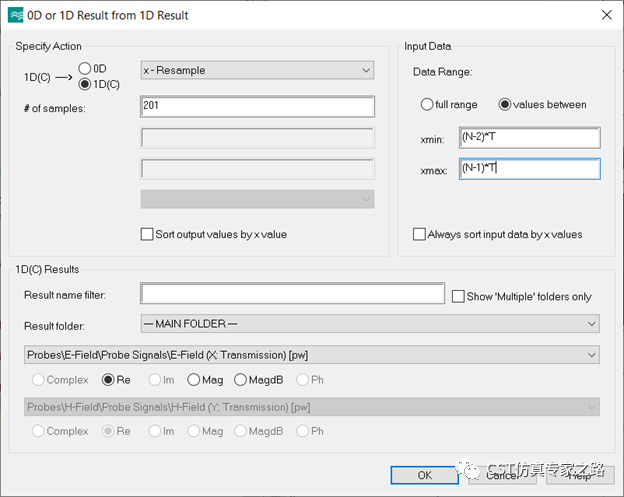

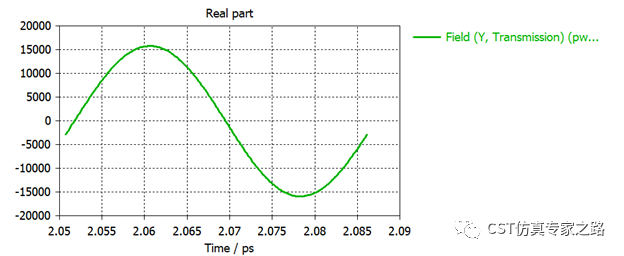

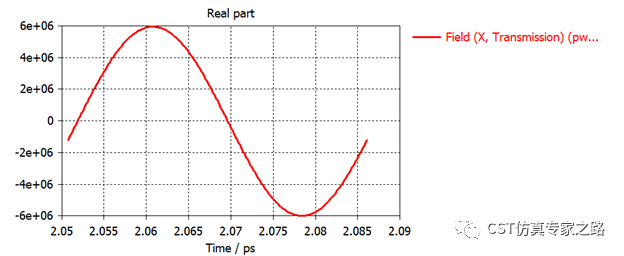

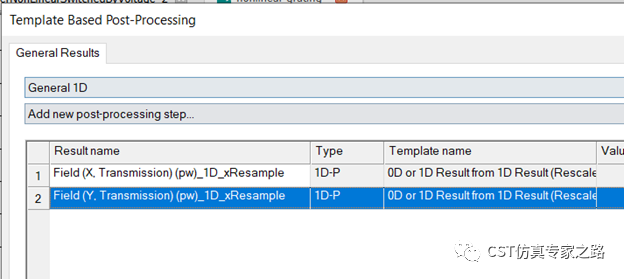

先用x-Resample模板提取最后一個周期:

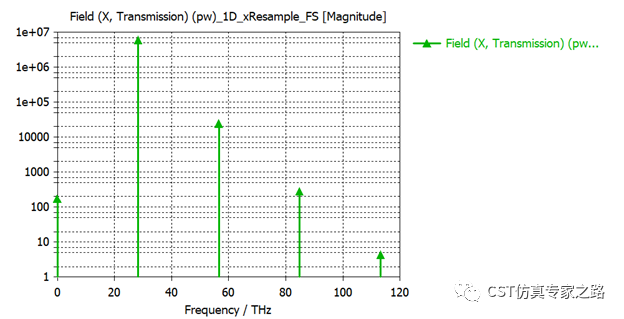

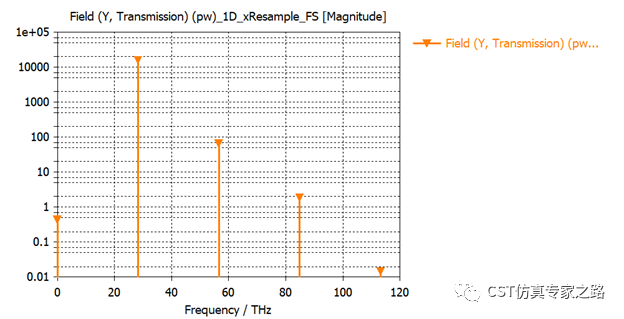

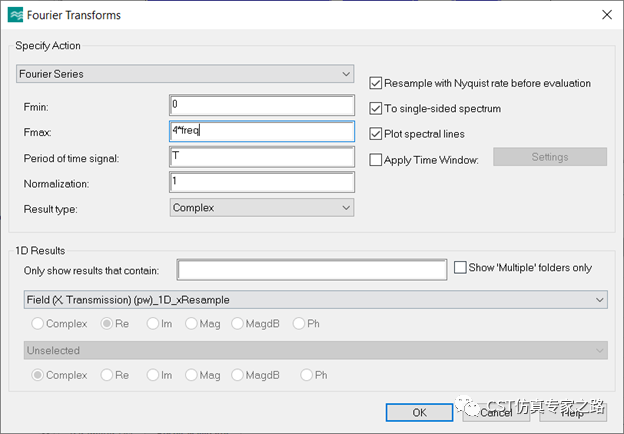

再用傅里葉級數對其計算,我們算到4階諧波就可以了:
然后將電場磁場合成功率:

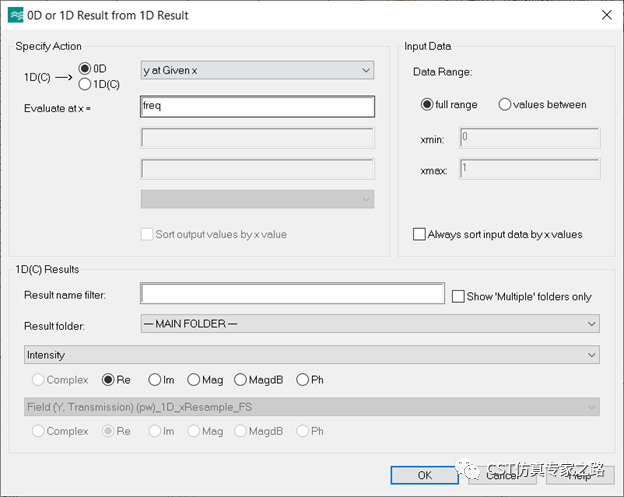

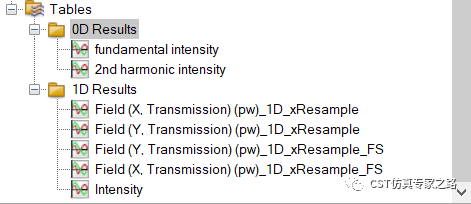

功率結果提取基礎頻率:

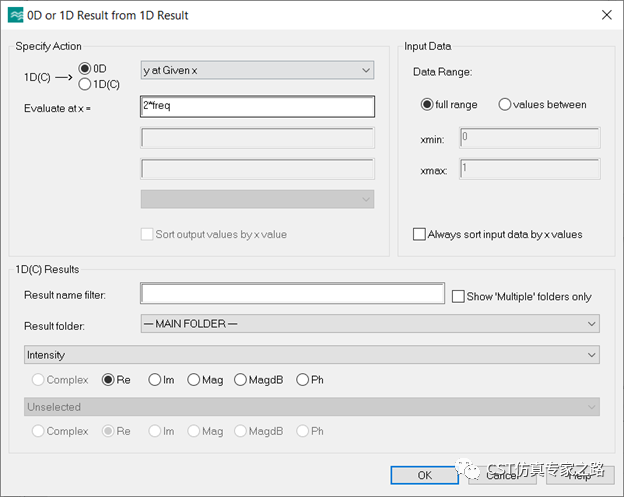

功率結果提取二階諧波:

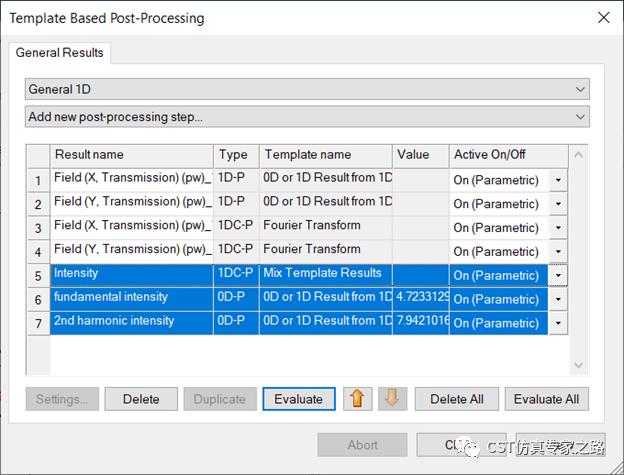

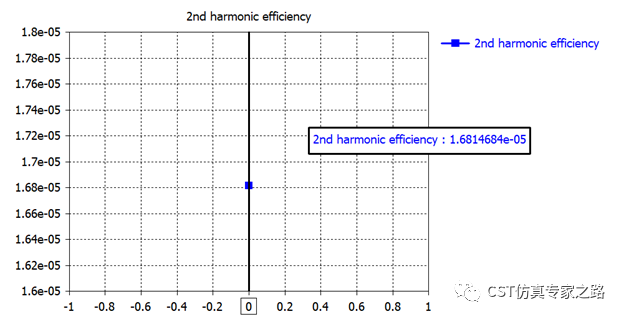

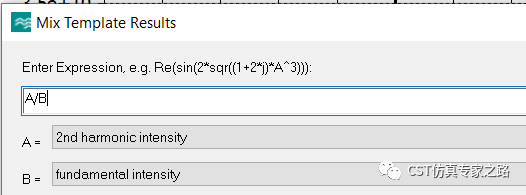

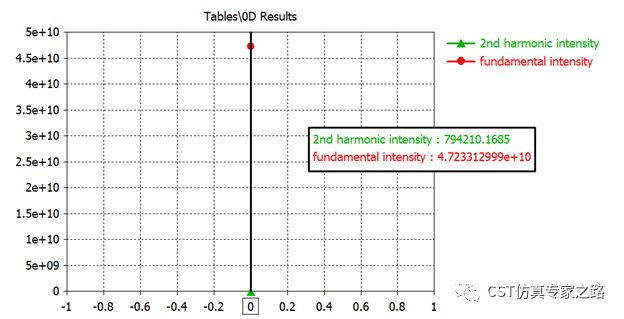

最后將兩個強度對比,得到二階諧波的生成效率:
有了這個量,下面我們對這個量進行自適應加密,重新參數掃描仿真:

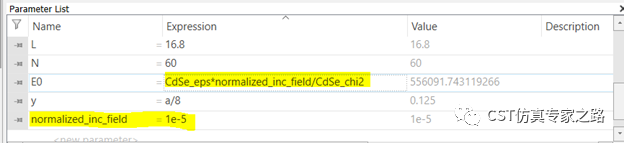

添加新的參數,特殊歸一化的入射場強,然后將E0與該參數和非線性材料的參數聯系起來:

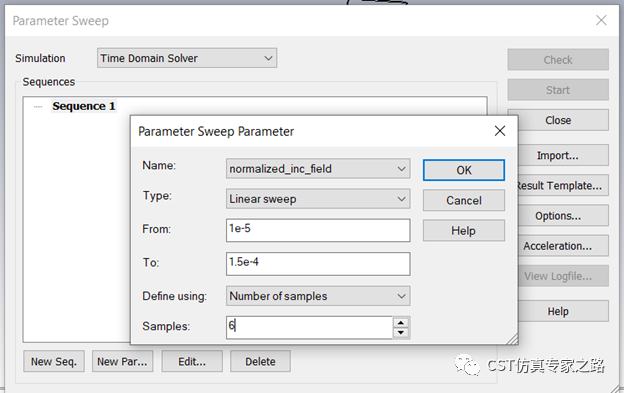

參數掃描:

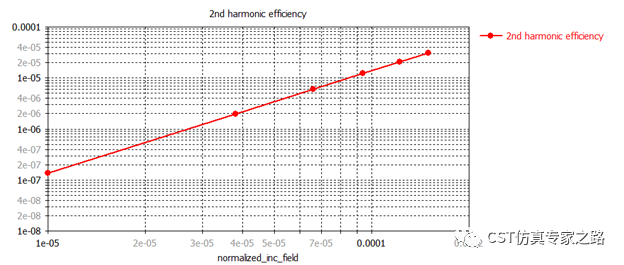

結束后看結果:

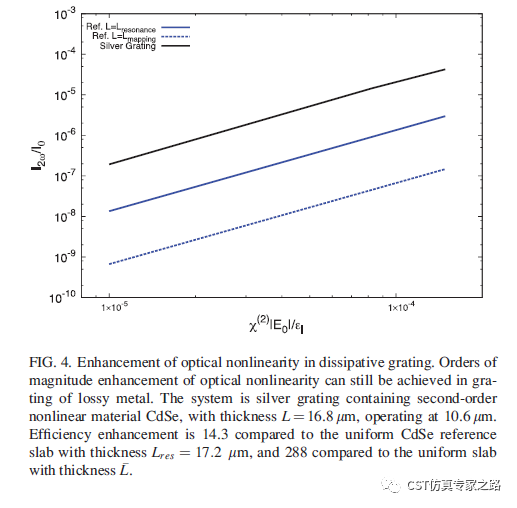

與文獻一致:

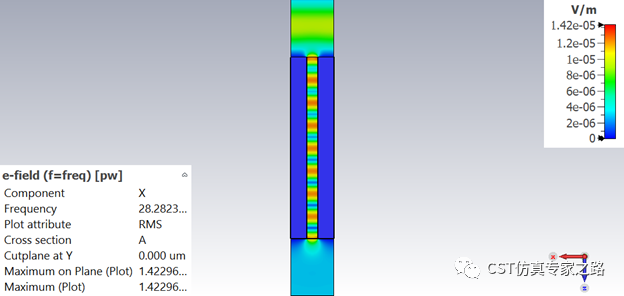

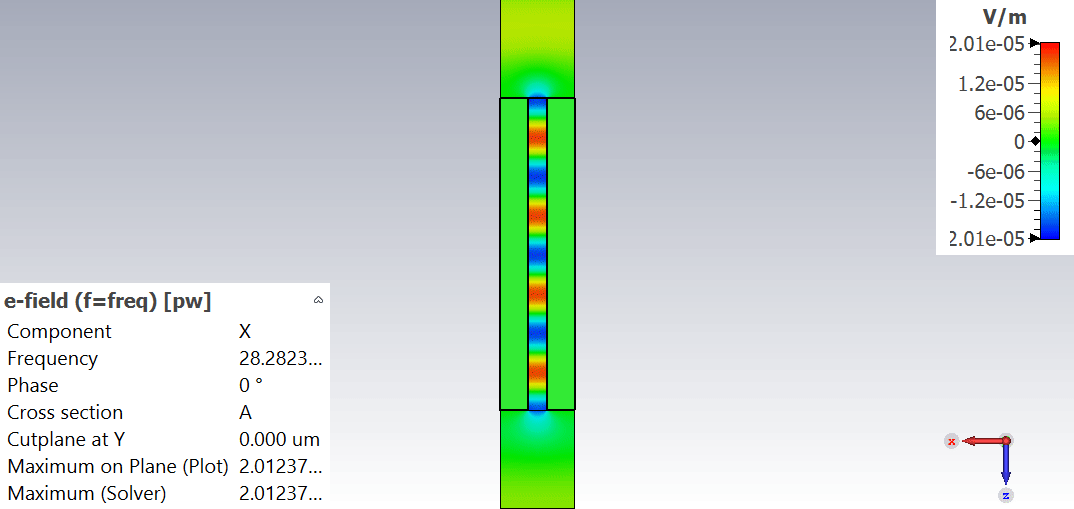

如果加個場監視器,可見表面等離子激元模式傳播:
小結:
1. 光學中的Intensity(簡寫I)就是仿真中的功率。
2. 本案例的兩個材料,一個是二階非線性的硒化鎘,一個是Drude模型的銀。
3. 結果顯示,雖然我們只激勵一個頻率,但是在表面等離子激元傳播過程中,由于材料的非線性,生成了二次諧波,并且與激勵的場強成指數關系增長。
