如何快速獲得微帶線或帶狀線簡單分析模型

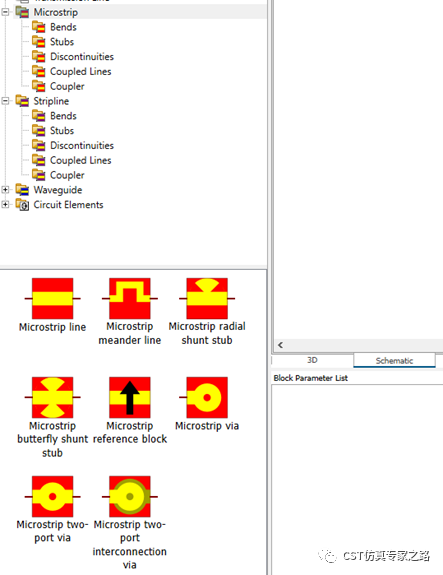

參加過基礎培訓的朋友都應該知道，CST設計工作室里面的分析模型需要自己調整參數，然后可以生成三維模型，尤其是多個模塊拼接之后，CST可以根據拼接自動生成完整的3D模型。這些模型在PCB的前期分析中很有用。不過有些人還是覺得，畢竟分析模型不是純?nèi)S仿真，參數又多，所以不情愿用。

沒錯，對于這些模型的參數，初學者的確需要跟著幫助文檔里面的解釋進行修改，生成3D模型之前只能靠想象。但這種簡單的PCB模型還是非常常用的，比如有時候只需要快速建立一個簡單的傳輸線進行演示。所以CST除了有兩個強大的macro可以做類似的工作之外（calculate analytical line impedance和via wizard）, 這里直接介紹一個更簡單粗暴的方法，去安裝路徑拷貝出來：

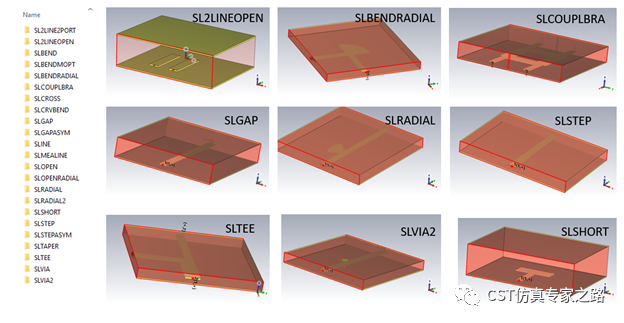

C:\Program Files (x86)\CST Studio Suite2021\Library\LibraryBlocks\Reserved\

這些CST文件都是參數化的，在3D界面隨意調整吧：

既然叫簡單粗暴，就不多寫了。
