CST中如何使用混合求解器仿真RCS

作者 | Wang Yuanteng

之前我們介紹過多個RCS仿真案例，使用到T、F、I、A等求解器，具體可參考RCS合集。

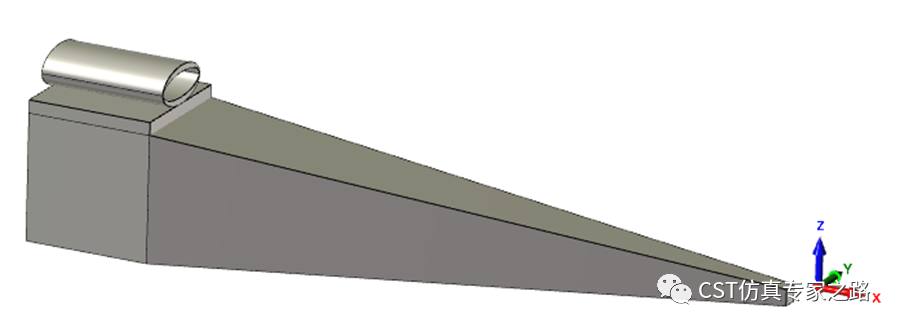

今天我們將介紹的案例如下圖所示，帶有空腔的平臺，需計算10GHz雙站RCS，平面波入射Phi=45°, Theta=90°。

分別使用全波算法I求解器和近似算法A求解器進行仿真。

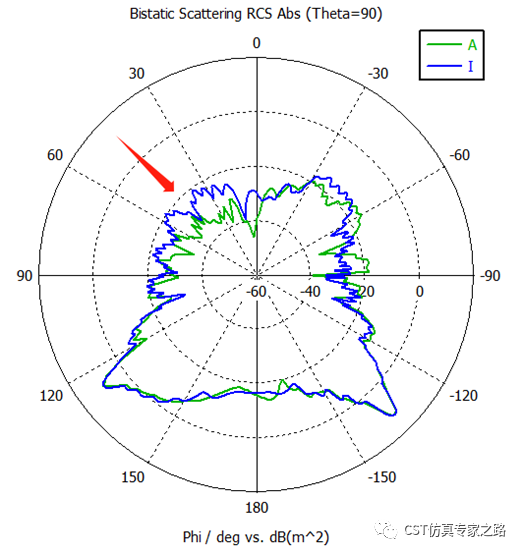

雖然A求解器計算很快，但從結果上可以看到在入射方向附近，A求解器結果與I求解器出現較大偏差。

那么，當出現類似問題，或者一些無法通過單個求解器進行仿真的模型（比如大型平臺上天線陣列的 RCS）時，可以使用混合求解器雙向方法將問題拆分為兩個域進行仿真。

下面我將具體介紹如何使用混合求解器仿真RCS，這里使用I和A混合求解。

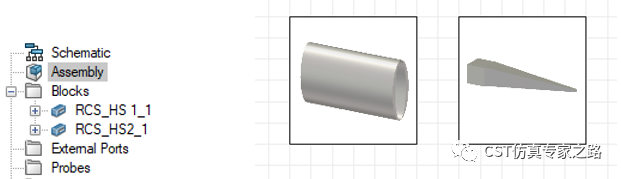

1. 新建一個Assembly工程，將兩個模塊的cst文件分別拖到該工程中去。

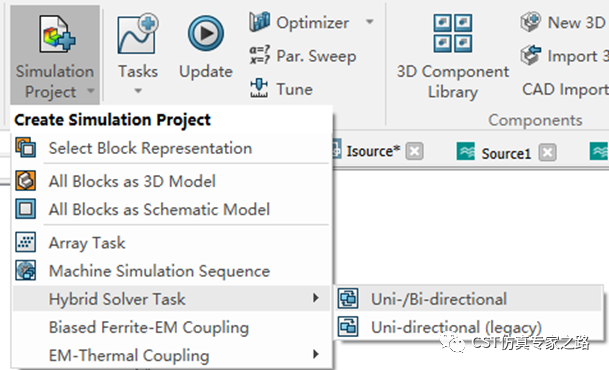

2. 建立混合任務，一定要選擇雙向混合。

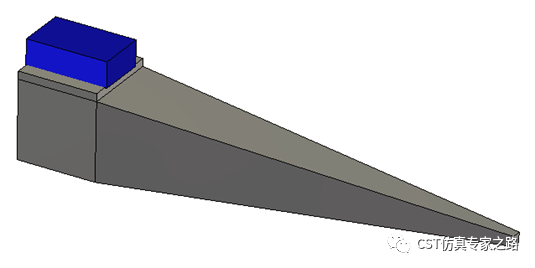

按照軟件提示設置platform和source。

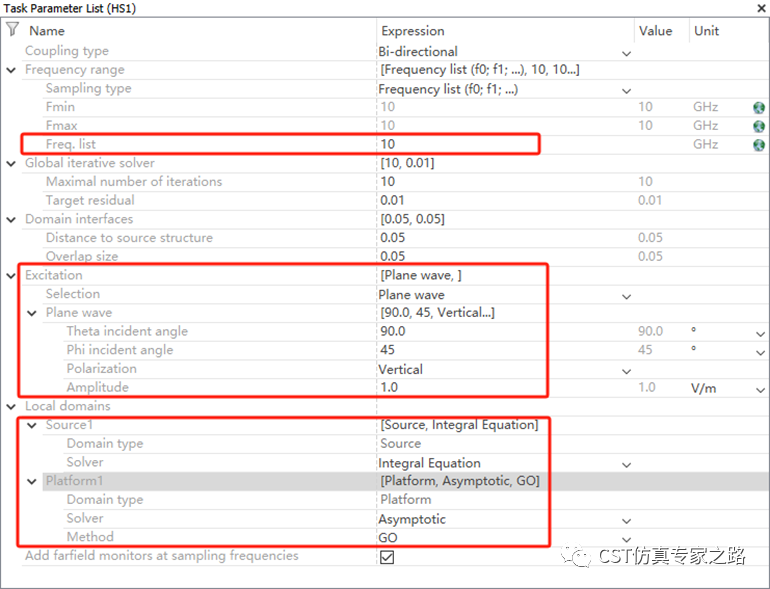

混合任務及子工程建立完成后，檢查任務參數。其中，頻率設置為10GHz，激勵為平面波，入射角度為theta=90°，phi=45°，垂直極化。源求解器類型為I，平臺求解器為A。

3. 運行仿真，雙向混合任務會在源和平臺之間迭代，迭代次數和目標也可在任務中設置。

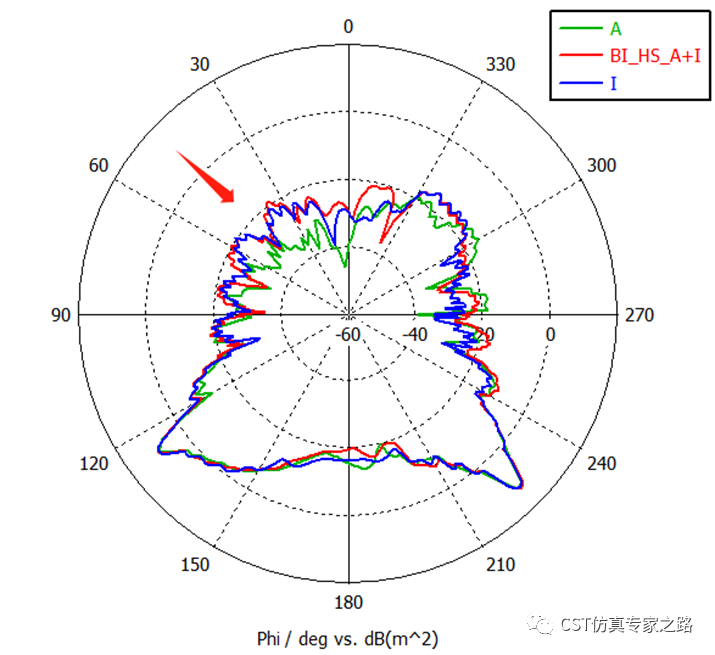

仿真結果如下：

可以看到，在入射方向附近，使用I和A混合計算所得結果相較A有明顯改善，整體與全波求解器I計算的結果非常匹配。
