高壓絕緣體的靜電場vs準靜電場仿真實例

來源：CST仿真專家之路更新時間：2024-06-23 閱讀：

本期我們一起看一個Component Library里自帶案例，高壓絕緣體。我們將比較一下Es靜電場和EQS準靜電場仿真的不同，還有如何用VBA畫出隨機的一些球體。

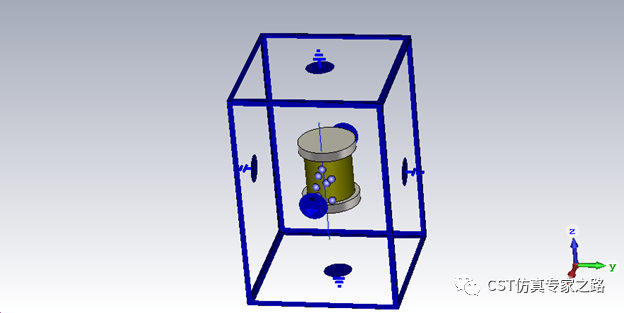

Step 1. 查看模型

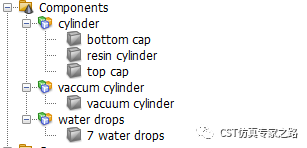

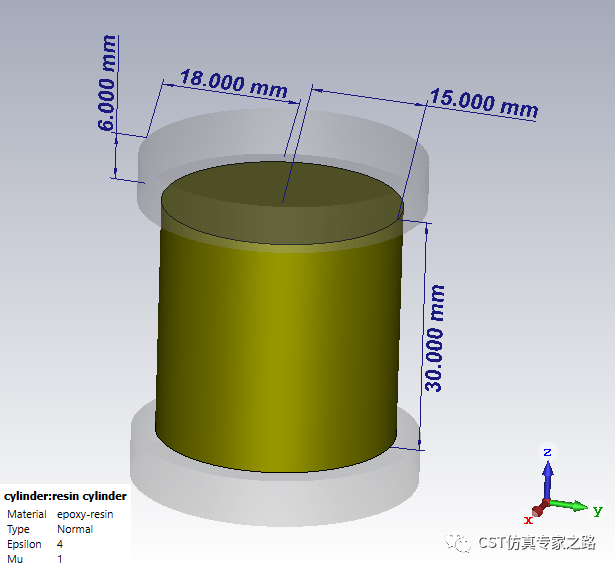

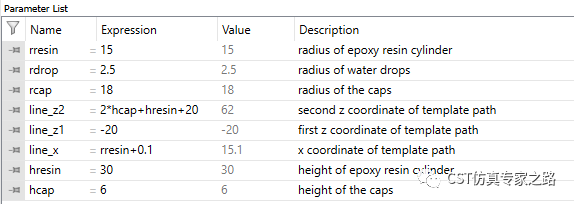

上下圓柱為PEC，半徑為參數rcap，高為參數hcap；中間圓柱為epoxy-resin環氧樹脂，半徑為rresin，高為hresin。

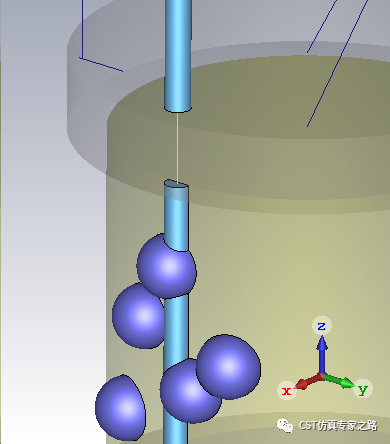

另外還有一些其他參數，line相關的三個參數定義了Z軸上的一條線叫curve1，離絕緣體很近但沒有貼上（line_x=rresin+0.1, 就是給了0.1的距離），因?yàn)槲覀円催@條線上的電場值。這條線穿過幾個半球形的水滴，線周圍也形成了一個空氣柱，和水滴、PEC、環氧樹脂都沒有重疊?？諝庵哪康氖菫槔龑?duì)線附近加密網格，得到更準確的結果。

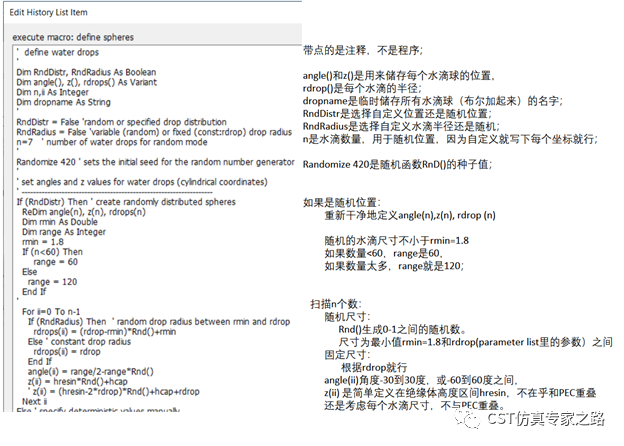

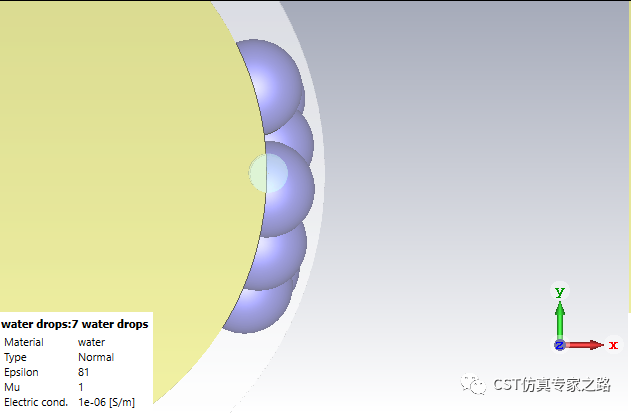

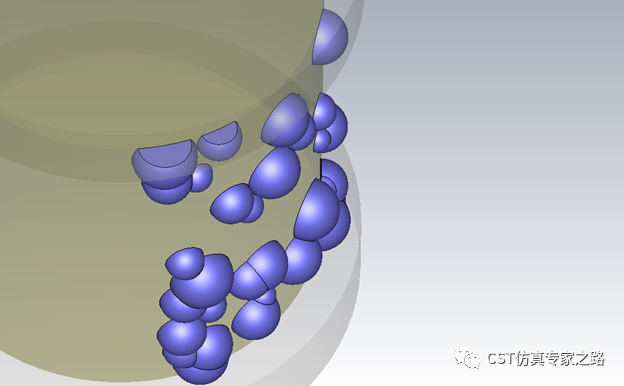

參數rdrop決定了水滴的半徑，水滴都是附著在絕緣體圓柱的壁上，材料為庫里的water，有一定的電導率。這些球體都是用VBA畫的，位置和個數由用戶VBA中定義，也可隨機，我們一會再介紹。

邊界全部為磁邊界：

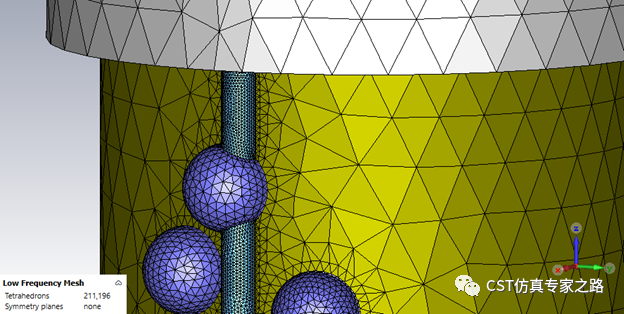

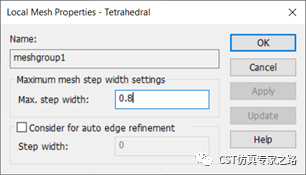

網格只對空氣柱本地加密：

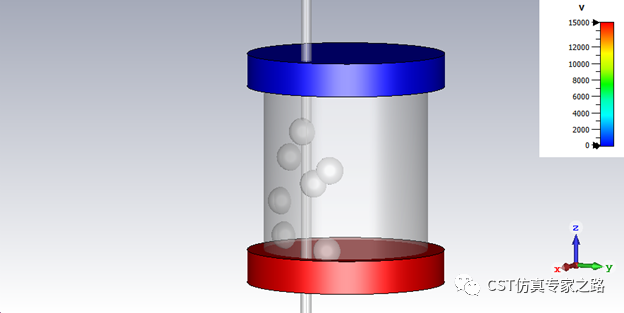

還有兩個PEC極板，一個0V，一個15000V。

Step 2. 查看仿真區別

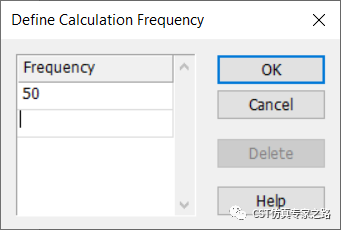

準靜電場是低頻，所以有頻率，這里是50赫茲，所以上一步中的極板電壓不是直流電壓，而是交流電。

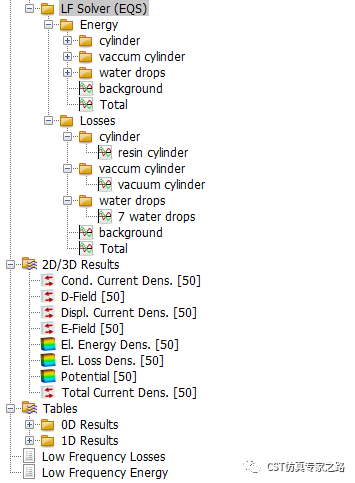

場結果里比靜電場多了位移電流和損耗：

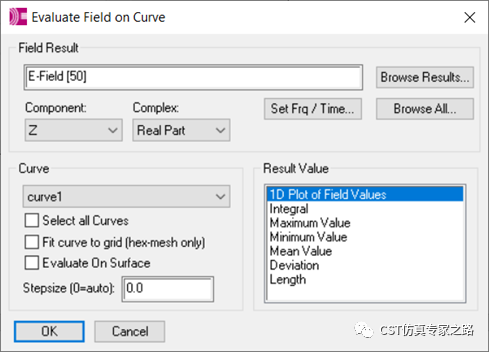

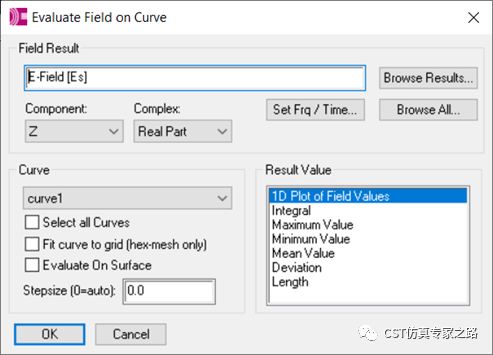

后處理提取在curve1上面的電場：

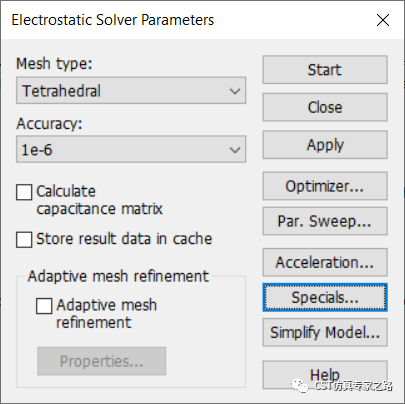

而靜電場是頻率為零，穩穩的不變的場，所以沒有頻率設定。

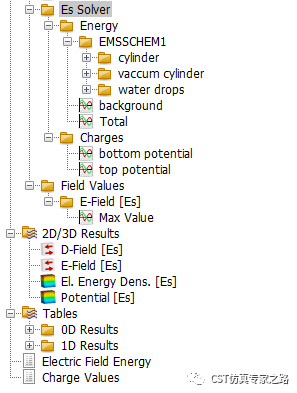

結果里面沒有位移電流和損耗，但多了電荷數。

同樣用后處理提取curve1上面的電場值。

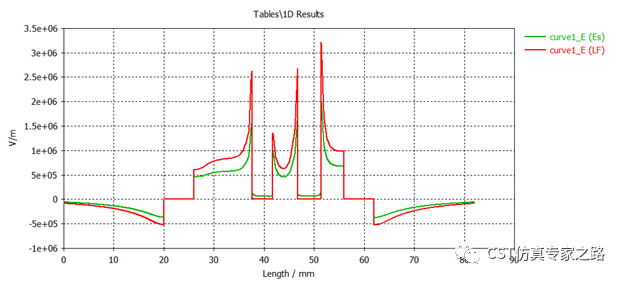

放在一起比較，下圖的26-56mm區域便是絕緣體高度?？梢钥吹接兴蝺?nèi)部（40mm和50mm位置附近的兩個平滑區域），Es靜電場的電場強度不是零，這是因?yàn)殪o電場不考慮導體有限的電導率，把水直接當介質，所以介質內部有一些壓降；而準靜電場EQS考慮電導率，內部便沒有電勢差，電場作為壓降梯度自然就為零了。其他空氣位置的電場值比較來看，EQS是絕對值更大，因?yàn)殡妱?shì)差15000V一定，水滴內部沒有壓降自然就靠外面空氣壓降，梯度便更大嘍。
