CST自帶案例：均勻頭模型和天線比吸收率（SAR）仿真案例

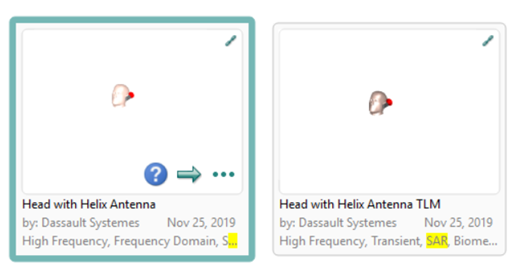

這一期我們一起看一下CST自帶案例之一，均勻的頭模型和螺旋天線。Component Library 中搜SAR，然后選Head with Helix Antenna模型，或TLM。搜到的其他模型也是不錯的SAR 學習案例，這里重點解釋怎樣設置和計算SAR。
Specific Absorption Rate (SAR) 是比吸收率，生物組織單位時間 (dt) 單位質量 (dm 或ρdV) 所吸收的電磁波能量。
最新2017的SAR標準IEC/IEEE62704-1目前還是要求六面體網格，也就是用CST時域T-solver計算SAR是FCC認可的軟件結果，CST也是國際SAR標準委員會的成員。
正在起草的IEC/IEEE 62704-4針對的是四面體FEM， 目前（2020.5）還沒正式公布。FCC要求1g為單位均值的max SAR不超過1.6W/kg的，EU的標準則是10g均值的SAR不超過2W/kg。
這兩個案例是用頻域F-solver四面體和TLM solver六面體子網作為比較，展示這些求解器都可以算SAR值，因為都可以計算電場，所以軟件通過以下公式算SAR。
Step 1. 查看模型

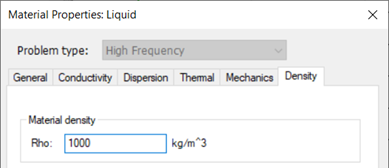

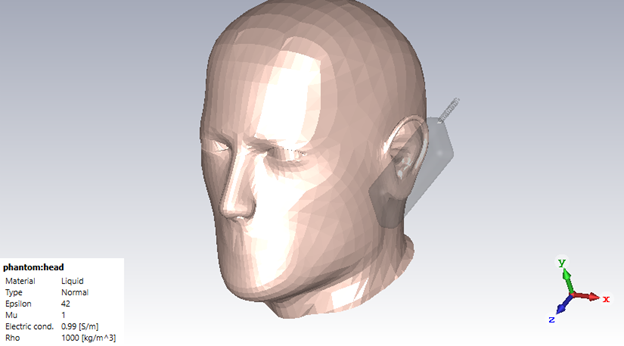

頭是均勻材料，名字叫Liquid，介電常數42，通常人頭內部組織液介電常數在40-42左右。類似的生物材料不在CST基本材料庫里，需要Bio Model 3.1拓展包。注意，用來算SAR的材料除了介電常數，一定要定義density，密度ρ。

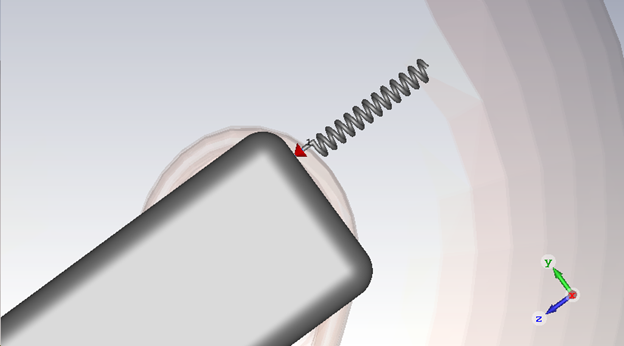

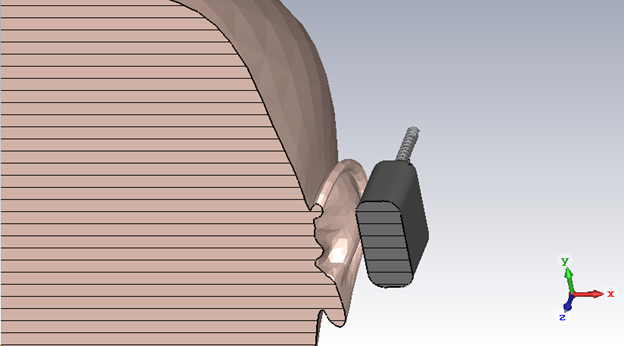

手機為簡單PEC機殼加PEC螺旋天線，有一個端口：

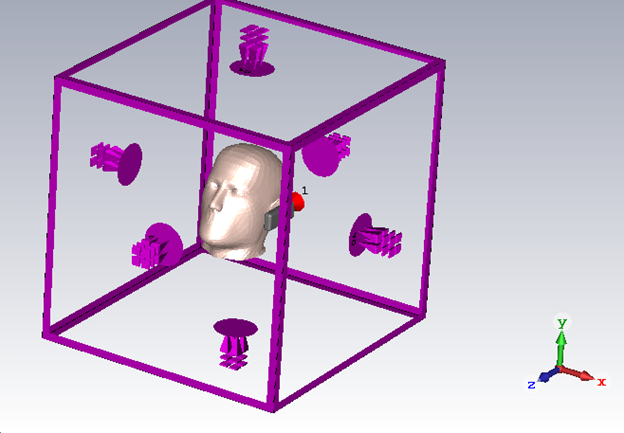

接下來看設置，頻率為0-1.2GHz, 邊界為open（addspace），仿天線推薦。
Step 2. 功耗監視器

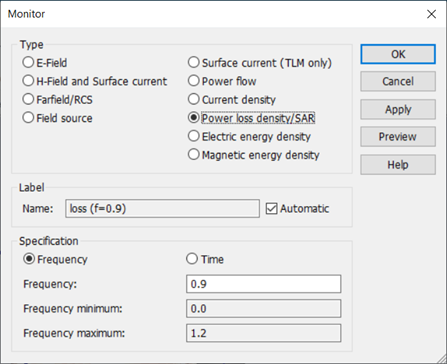

重點來了，仿SAR值，一定要先加一個Power loss density/SAR 的場監視器。這里定義了一個900MHz 監視器，因為天線工作頻率為900MHz。SAR是人體吸收電磁波能量，power loss density是電磁波功率在介質材料中的損耗密度，正好被用來計算SAR值。

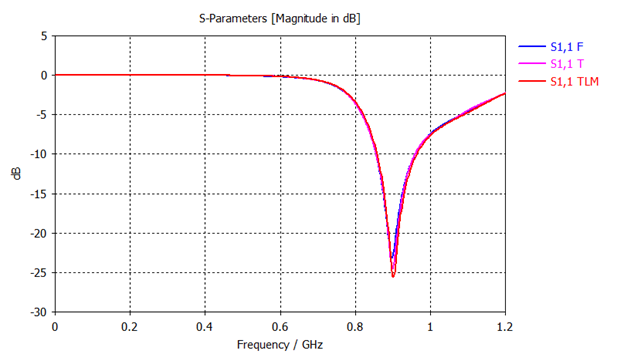

接下來進行仿真，我們用三個不同的求解器T、F和TLM，不同的網格類型，在適當加密網格之后，三個S參數結果可以達到非常高的吻合度。
Step 3. 后處理算SAR

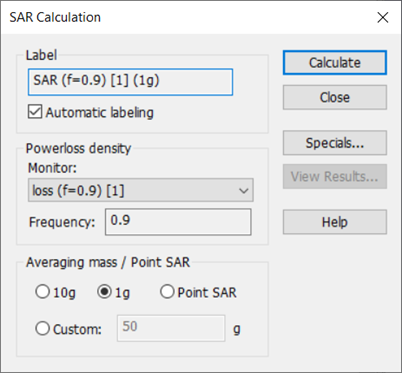

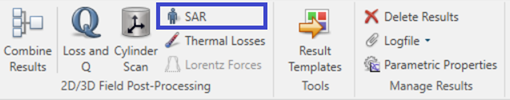

方法一，Post-Processing 的SAR選項，這里可以選均值還是不均值的點SAR值。均值的話單位是10克，1克，還是自定義。

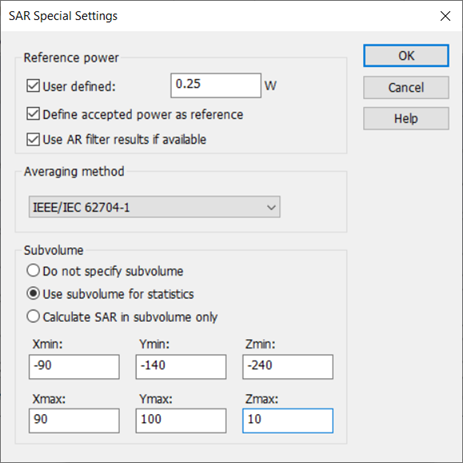

然后在Specials 里，可以重新定義端口的激勵功率。如果不勾選Userdefined，計算的SAR值就是使用默認的端口峰值功率為1W（0.5W RMS），這里我們用天線接收功率0.25W為例，accepted power 意思就是不考慮端口反射 (詳見help) 。
均值方法Averaging method就用默認的2017年的IEEE/ICE 62704-1, 舊版本叫IEEE P1528.1。該標準規定了仿真軟件從一點計算SAR平均值時用的能包括周圍組織的正方體，正方體大小是根據被均值的質量，比如1g，和周圍組織的密度。其他舊的標準也可以從該菜單中選擇。
這里選了1g均值, 可以估算一下等一下算SAR的體積，因為頭模型材料均勻，密度1000kg/m^3，所以頭內部1g就是對應1cm^3。
Subvolume是用戶可以限制計算區域，選一部分體積來算SAR值，可以提高后處理速度，尤其對于是更復雜的模型，比如voxel高分辨率的生物模型加上復雜手機。這里我們大概知道頭的坐標區域，就定義了如下X,Y, Z 坐標區域：
設置好之后，點Ok關掉Specials，點擊Calculate.

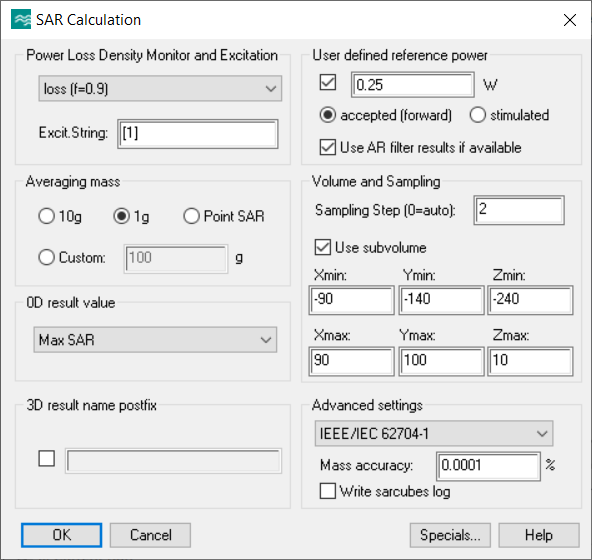

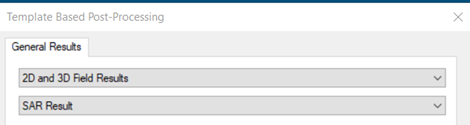

方法二：Template Based Post-Processing, 2D and 3D Field Results, SARResult選項
這里也可以做同樣的設置得到SAR的數據和空間分布，我們還是0.25接收功率，采樣點設置為2mm，相對于1cm^3的均值體積已經很精確了。
Step 4. SAR 數據

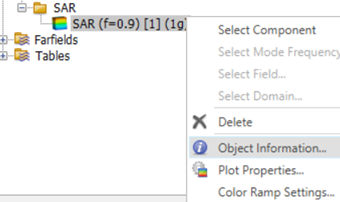

兩種方法均可生成一個SAR的2D/3D結果。右鍵點擊，選擇Object information，如下圖：

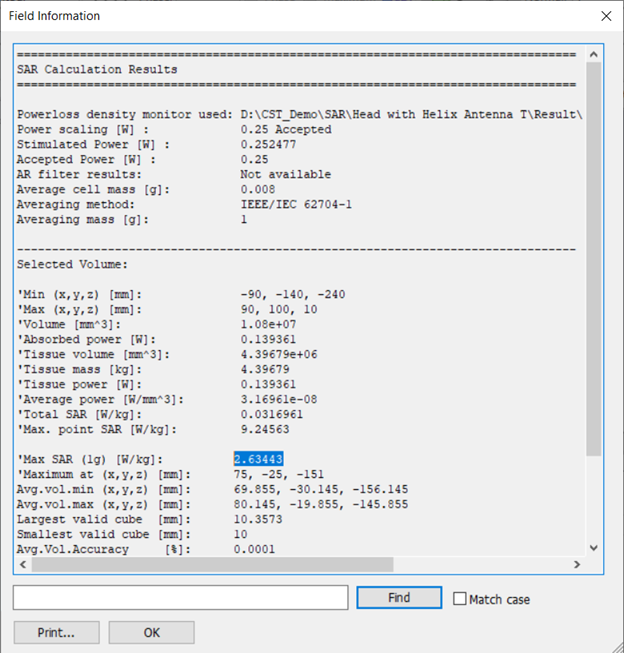

然后便顯示SAR的數據信息：
以T-solver結果為例：
是否根據用戶定義的功率進行縮放 | Power Scaling [W] | 0.25 Accepted |
激勵功率 | Stimulated Power [W] | 0.252477 |
天線接收功率 （激勵功率減去反射損耗） | Accepted Power [W] | 0.25 |
平均網格質量 （所有包含有密度材料的網格） | Average cell mass [g] | 0.008 |
均值方法（不是算點SAR的話） | Averaging method | IEEE/IEC 62704-1 |
均值質量 | Averaging mass [g] | 1 |
在選擇的區域內：Selected Volume: | ||
計算區域最小坐標 | Min (x,y,z) [mm] | -90, -140, -240 |
計算區域最大坐標 | Max (x,y,z) [mm] | 90, 100, 10 |
計算區域體積 | Volume [mm^3] | 1.08e+07 |
所有介質吸收功率 | Absorbed power [W] | 0.139361 |
生物組織體積 | Tissue volume [mm^3] | 4.39679e+06 |
生物組織質量 | Tissue mass [kg] | 4.39679 |
生物組織吸收功率 | Tissue power [W] | 0.139361 |
生物組織平均功率 | Average power [W/mm^3] | 3.16961e-08 |
生物組織總SAR （全體均值SAR） | Total SAR [W/kg] | 0.0316961 |
最大的點SAR | Max. point SAR [W/kg] | 9.24563 |
最大的1g 均值SAR | Max SAR (1g) [W/kg] | 2.63443 |
最大的1g 均值SAR坐標 | Maximum at (x,y,z) [mm] | 75, -25, -151 |
均值最小體積坐標 | Avg.vol.min (x,y,z) [mm] | 69.855, -30.145, -156.145 |
均值最大體積坐標 | Avg.vol.max (x,y,z) [mm] | 80.145, -19.855, -145.855 |
最大的均值體積邊長 | Largest valid cube [mm] | 10.3573 |
最小的均值體積邊長 | Smallest valid cube [mm]: | 10 |
均值體積計算精度 | Avg.Vol.Accuracy [%] | 0.0001 |
然后我們選幾個參考值，比較一下三個算法，都是加密網格之后：
T-solver | TLM-solver | F-solver | |
Absorbed power [W] | 0.139361 | 0.139815 | 0.140349 |
Total SAR [W/kg] | 0.0316961 | 0.0317891 | 0.0319208 |
Max SAR (1g) [W/kg] | 2.63443 | 2.64823 | 2.64651 |
Maximum at (x,y,z) [mm] | 75, -25, -151 | 75, -23, -151 | 75, -23, -151 |
可見三種算法分別用不同的網格可以達到非常一致的SAR結果，當然只有時域六面體SAR結果目前被標準認可。這里算出來的MaxSAR (1g) 是2.6 W/kg，超過安全標準，原因一是我們的輸入功率不實際，二是天線還沒有被優化，比如沒有天線罩。
Step 5. SAR 分布

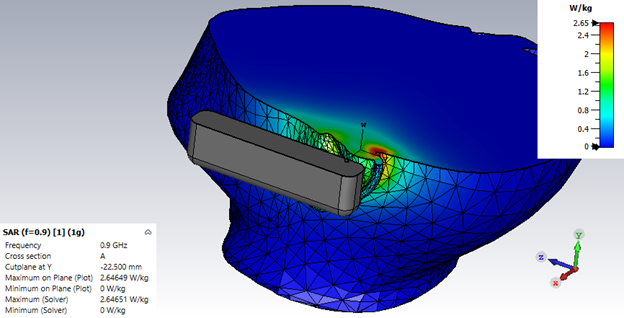

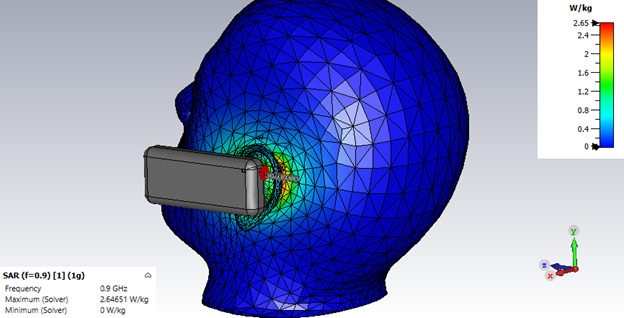

三維的SAR分布可以直接點擊SAR的2D/3D結果查看。這里可以看到熱點在天線旁邊的耳朵后面。這里面注意的是，這個頭模型三維結構的表面是由三角形棱角的，和網格剖分無關，并不是說我們用的網格是四面體。

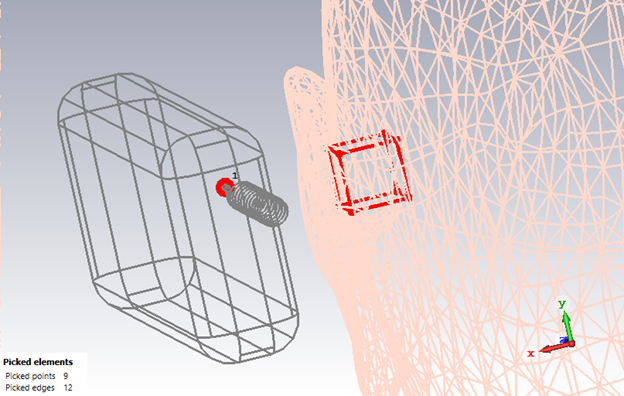

還可以利用Macro –> Results –> 2D 3D Results -> Plot AveragingVolume for maximum SAR value, 自動顯示最大均值SAR的計算體積和位置。
最后劃重點：
生物材料要有密度。
要有power loss density/SAR 監視器算三維場。
SAR計算在后處理，采樣很重要。
SAR數據在objectinformation，新用戶不容易找到。
其他關于SAR更精確的仿真一些建議和技巧：
均勻組織液是常用的SAR模型，如本案例中用的CAD模型 ，而很多SAR的計算的組織液模型其實只需要球形或方塊就夠了。
如果要比這個頭模型更好的生物模型， CST有業界領先的體積像素voxel模型和各種組織材料，需要BioModel 3.1 拓展包。
天線附近的空氣和靠近的組織推薦加個空氣盒子，不包括在仿真內，但可用來本地加密網格。
生物組織材料要輸入密度，金屬結構不需要輸入密度，不然SAR也會算金屬區域。
由于生物組織的材料特點，往往需要的網格數會很大，大多數SAR用戶選擇GPU加速。
先定義一個局部區域電場監視器E-field，再定義功耗power loss，會節省場計算時間。
人體的血液流動帶走熱量，年齡也影響新陳代謝，這些因素CST都有功能可以考慮進去。
計算SAR的根本目的是防止電磁波被人體吸收變成熱量，將電磁功耗的結果轉去CST熱求解器來算溫度升高也是非常好的做法，真正意義上的“燒腦”。
