Advanced Design System--ADS快速入門中文教程

文章來源: 互聯網    錄入: mweda.com    點擊數:

第四章：ADS仿真結果顯示和分析

  當分析設計時，ADS使用數組存儲你輸入的仿真信息。你可以使用Data Display窗口顯示這些信息以便分析。Data Display窗口還可以被用來從其他源如一個網絡分析儀輸入的數據。

在Data Display窗口中你可以：

l  以多種圖表和格式顯示數據

l  使用標記讀取曲線上特定點的數據

l  使用方程式表現對數據的處理

l  用文本及插圖注釋結果

如果你做了以下幾步之一（或者如果這些你一個也沒有做但有一個空白的數據顯示窗口打開著），一旦仿真結束，數據會自動顯示：

l  仿真前指定一個數組并且顯示

l  使用一個模擬/RF仿真的原理圖模板

l  在接收器的繪圖參數中指定矩形為信號處理仿真

創建數據顯示

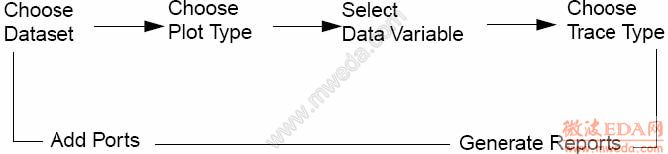

創建一個數據顯示的基本過程如圖所示：





1.       選擇包含你想要顯示數據的數組

2.       為顯示選擇繪圖類型

3.       為顯示挑選數據變量

4.       選擇顯示的掃描類型

為了更好地顯示，你還可以添加：
    l  用來識別指定的數據點的標記
    l  用文本和插圖來注釋

如果你使用模板創建一個你已經仿真了的設計，用來為數據分析創建的顯示的初始設置和配置已經為你自動進行了。

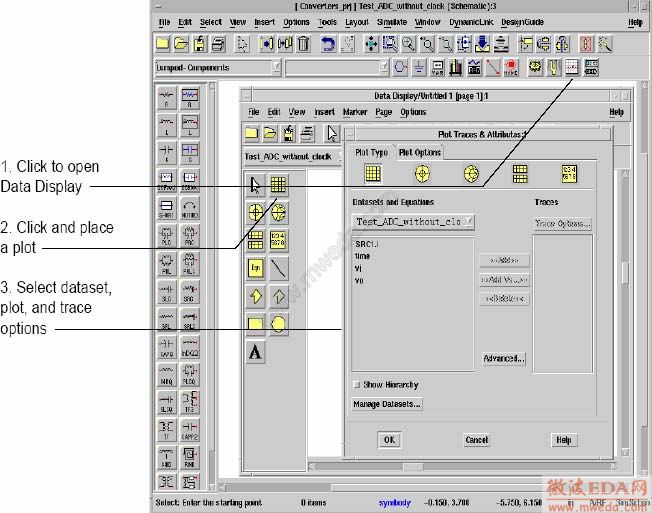

創建一個數據顯示：




查看結果

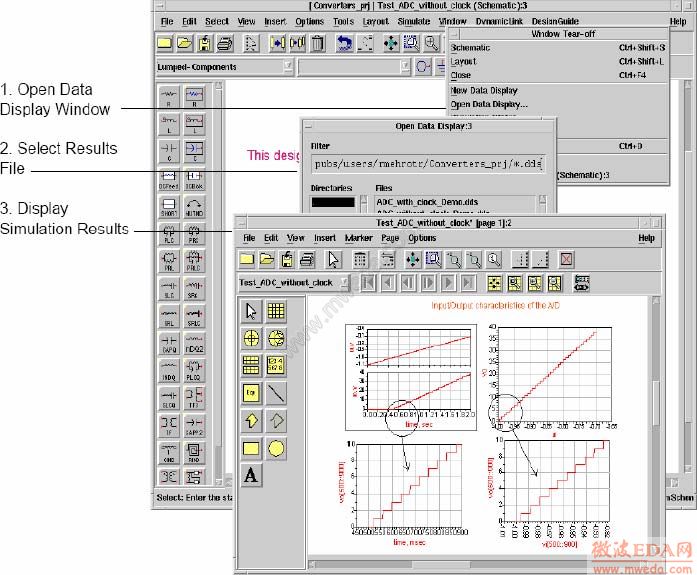

可以從主窗口、原理圖窗口或布局圖窗口查看仿真結果選擇Window > Open Data Display 并使用對話框載入及打開結果。

   仿真結果顯示如下圖：




使用函數

你可以利用等式對仿真中產生的數據的進行操作。這些等式使用基于AEL，Application Extension 語言的函數很有創造性。

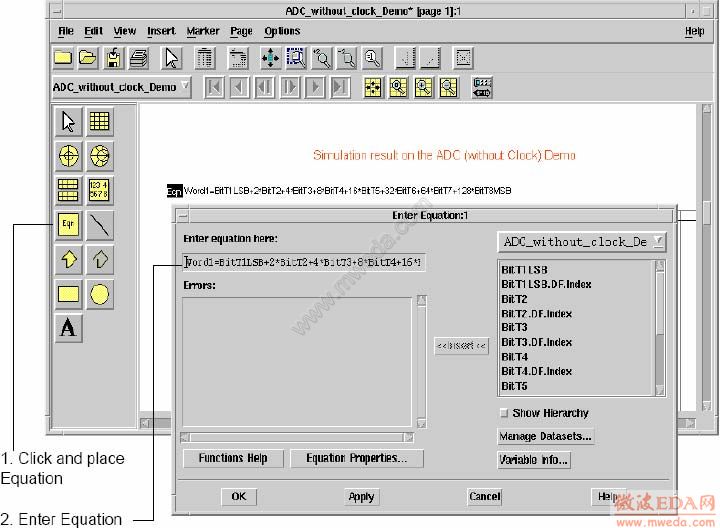

創建并插入一個等式如下圖：
