Advanced Design System--ADS快速入門中文教程

第六章：ADS仿真控制器介紹

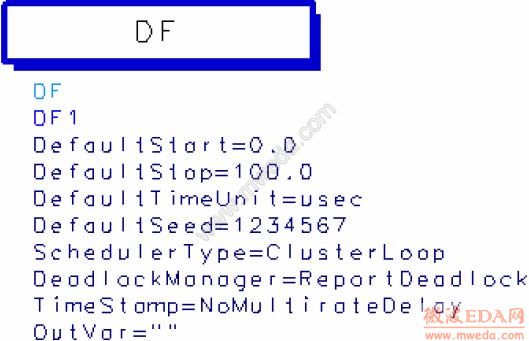

數據流 ( DF ) 仿真控制器
    在ADS中使用數據流控制器控制所有數字信號處理仿真中的數字和時間混合信號流。這個控制器與接收器已經一起為你提供對仿真期間適當?shù)恼�體或局部控制。

   每個原理圖中只需要一個控制器，但你可以在頂層設計或分級子網的原理圖中放置多個控制器。一個設計中的控制器依次仿真。

DC仿真控制器
    DC控制器可以提供給單點和掃頻仿真。掃頻變量可以與電壓或電流源值或其他元件參數值有關。為了執行一個掃頻誤差或掃頻變量仿真，你可以對照掃頻參數（如溫度或供電電壓誤差）檢查電路操作點。

    使用DC控制器可以：
  l     檢驗所測試的設計的正確DC操作特性。
  l     確定電路能量消耗
  l     通過將模型DC傳輸特性曲線（I-V曲線）與實際測量值比較，檢驗?zāi)Ｐ蛥��?shù)。
  l     仿真結束后顯示電壓和電流
    DC仿真相對于大部分其他分析是第一個分析。一旦下面的條件滿足，它可以利用一組非線性微分方程求解描述電路的線性/非線性代數方程的一個平衡點。
  l     賦予獨立電源常值
  l     電容和類似似的元件用開路代替
  l     電感和類似的元件用短路代替
  l     時間導數是常數（0）
    線性元件由它們在零頻的電導系數替換。

AC仿真控制器
    線性AC分析儀一個小信號分析儀。對于此分析儀首先應該找到DC工作點，然后將非線性器件在工作點附近線性化。小信號AC仿真應該放在諧波平衡（頻譜）仿真之前執行來產生最終仿真的初始猜測。

    使用AC控制器可以：
  l     執行掃頻或掃頻變量小信號線性A仿真。
  l     獲得小信號傳輸參數，如：電壓增益、電流增益、跨導、導納和線性噪聲。
    AC仿真還提供線性噪聲仿真選項包括下面的仿真中的噪聲成分：
  l    包括數據文件指定的有損無源元件產生的溫度決定熱噪聲。
  l    非線性器件產生的溫度和偏壓限制噪聲。
  l    由二端口數據文件包括噪聲參數指定的線性有源器件產生的噪聲。
  l    噪聲源器件產生的噪聲。
    噪聲仿真計算每個器件產生的噪聲，然后確定噪聲怎么影響網絡的噪聲特性。

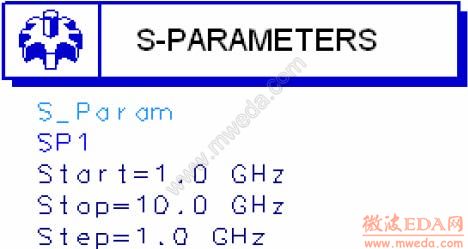

S參數仿真控制器
    S參數控制器用來確定一個n端口電子器件在給定頻率下的響應信號波形。它是典型的小信號AC仿真通常被用來描述無源RF元件的特性及確定一個元件在特定偏壓和溫度下的小信號特性。

    使用S參數控制器可以：
  l    獲得器件或電路的散射參數（S參數）并且將該參數轉換為Y參數或Z參數
  l    繪圖。如考慮其他改變的變量的掃頻S參數的變化
  l    仿真群延遲
  l    仿真線性噪聲
  l    仿真頻率改變對小信號的影響
  l    使用混頻器的電路的S參數
    S參數仿真通常在一個噪聲分析中只考慮電源頻率。如果你要考慮混頻器的上邊帶或下邊帶頻率可以使用Enable AC Frequency Conversion選項。

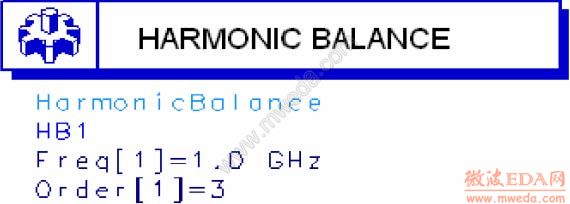

諧波平衡仿真控制器
    諧波平衡控制器很適合仿真模擬RF和微波電路。它是一種仿真非線性電路和系統失真的頻域分析方法。與高頻電路和系統仿真有關，諧波平衡提供下面的優于時域瞬時分析的優點：

  l    它直接獲取穩態頻率響應
  l    許多線性模型在高頻可以很好地在頻域描述
  l    頻率積分需要瞬時分析，這在很多實際應用中是禁止的
    使用諧波平衡控制器可以：
  l    確定電流或電壓的頻譜成分
  l    計算參數，如：三階截取點、總諧波失真及交調失真分量
  l    執行電源放大器負載激勵回路分析
  l    執行非線性噪聲分析
    諧波平衡允許對電路進行多頻聲仿真，可以展示包括諧波間頻率轉換的交調頻率轉換。這是一個迭代法。它假定對于一個給定的正弦激勵有一個可以被逼近到滿意精度的穩態解。

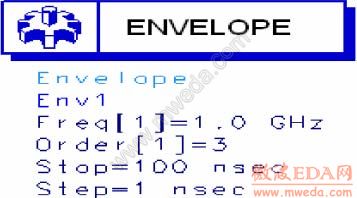

電路包絡仿真控制器
    電路包絡控制器非常適合對像數字調制RF信號等復雜信號的快速完全分析。它通過允許輸入波形作為帶有在時域中描述的調制包絡的RF載波在頻域中描述來同時顯示時域頻域表現特性。

    Circuit Envelop分析有數字調制信號的電路非常有效，因?yàn)樗矔r(shí)仿真只在載波和其諧波附近產生。另外其計算在頻譜為空處不進行。
  l    假定大部分頻譜為空，對給定的復雜信號激勵，它比Harmonic Balance快。
  l    它不像時變HB或Shooting Method Component精確，也不像Spice、Shooting Method或DSP，它在信號復雜性方面不妥協。
  l    它給帶實時HP Potlemy聯合仿真的DSP/系統仿真添加物理分析/RF特性。
  l    它在相同的設計環境中被中和，如RF、Spice、DSP、電磁的、設備鏈接及物理設計工具。

LSSP仿真控制器
    大信號S參數仿真控制器簡化了非線性電路中大信號S參數的計算。

    大信號S參數是基于對整個非線性電路的載波平衡仿真。與S參數不同，大信號S參數當電平改變時會改變，因?yàn)檩d波平衡仿真包括非線性影響如壓縮。

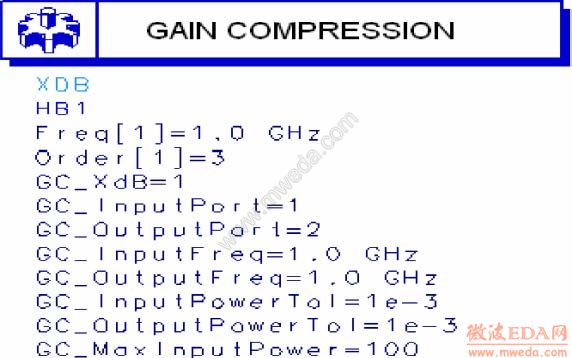

XDB仿真控制器
    XDB仿真控制器計算放大器或混頻器的增益壓縮點。它從一個小的值開始逐步增加輸入功率，當在輸出得到需要的增益壓縮量停止。

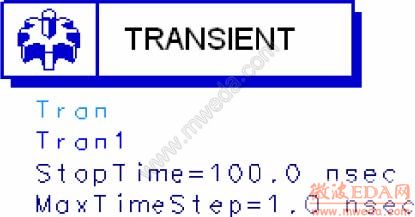

瞬態/卷積仿真控制器
    瞬態和卷積仿真控制器解決一組描述電路依賴時間的電流和電壓的微積分方程。這個分析的結果對于時間和/或掃描變量是非線性的。

    使用瞬時/卷積控制器來執行：
  l    SPICE型瞬時時域分析
  l    電路的非線性瞬時分析包括頻率損耗和線性模型的分散效應或卷積分析
    瞬態分析完全在使用中執行。它不能說明分布式元件的頻率響應。
    卷積分析在頻域描述分布式元件來說明其頻率響應。
