CST微波工作室仿真分析設計技巧

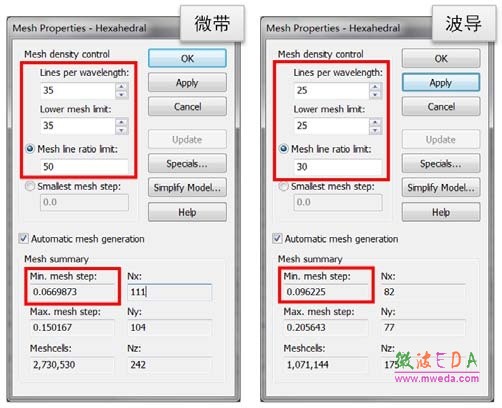

    【第一步】必要條件設置。對于微帶結構，設置35/35/50； 對于波導結構，設置25/25/30 / 88。

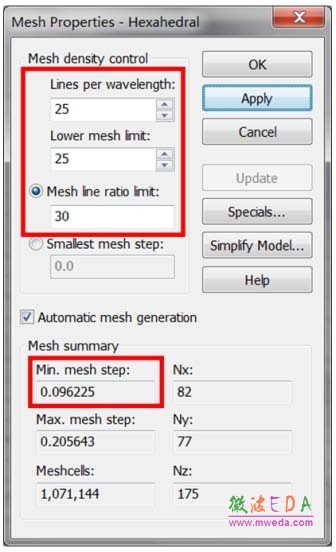

    【第二步】最小網格（Min. mesh step）的最大化。此數越小，仿真時間越長。此數小一倍，則在所有其他條件不變的情況下，仿真時間增加一倍；相反地，此數大一倍，仿真時間減小一倍。所以此數越大越好！ 若此數與關鍵結構中最小間距可以比擬，則設置完畢。若此數遠小于結構的最小間距，則必須采用限制最小網格步長（Smallest mesh step）的選項。最小網格步長的設置原則：等于仿真關鍵結構中最小尺寸乘以0.5至0.8。如最精細結構為0.25，則需設置最小網格步長應在 0.17左右。

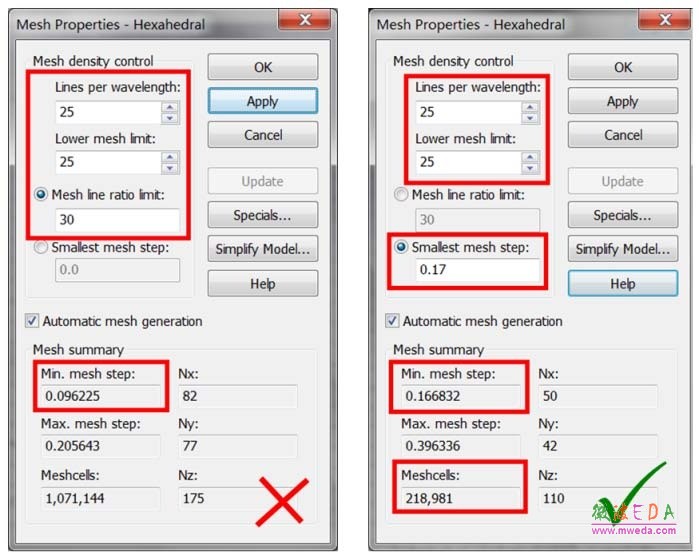

    【第三步】設置最小網格（Smallest mesh step）。僅改變了此數為0.17，就使得總網格數下降了5倍，加之最小網格增大了1.7倍，右邊設置的仿真速度將比左邊快5*1.7=8.5倍。

    時域求解器手動網格設置的高級概念

   在上述設置完成之后，倘若仍然有大量的細小網格，這些網格可能很接近Min. mesh step，則可以進入網格屬性 中的Special菜單，打開Fixpoints頁面，將默認的1000改為 1。此設置慎用。

    時域求解器自適應網格設置兩步曲

    【第一步】仿真頻率設置。定義兩個變量：設計頻率上下限分別為f_high和f_low。

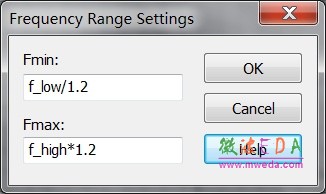

    在Freq Range Settings對話框中以如下方式設置仿真頻率。即使得仿真頻帶略寬于設計指標所規定的頻帶。

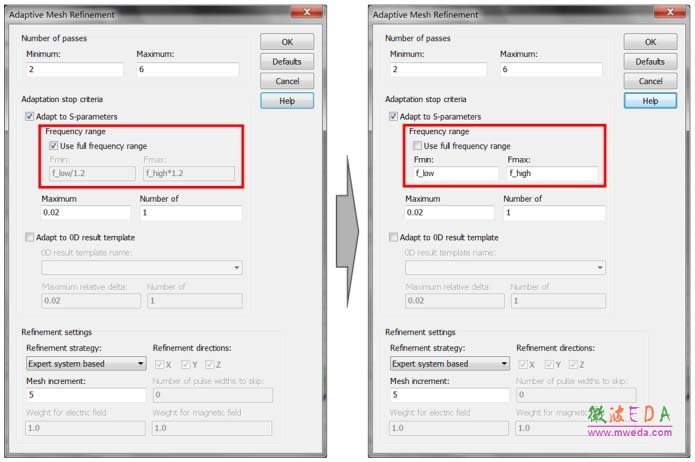

    【第二步】將自適應網格加密的頻率范圍按照如下設置限制在指標頻率的上下限內，以避免時域激勵信號在信號邊帶附近信噪比太低而造成結果在邊帶附近收斂性不佳的問題，從而影響到自適應網格終止條件的滿足，使仿真時間加長。

    仿真頻率范圍設置技巧

    絕大多數工程師在仿真時均不加思索地將設計指標中的頻率上下限直接賦給仿真軟件進行計算。對于窄帶問題，若用頻域算法，則這樣設置很正確；若用時域算法，則不能這樣設置頻率，而必須將下限除以1.2，上限乘以1.2，輸入給軟件。原因有二：

    a）邊帶不準，

    b）帶寬越寬仿真速度越快（倘若網格數沒有明顯增加的話，詳見上頁左欄下部第5點）。反過來，對于寬帶問題，若用頻域算法，這樣 設置仿真頻率范圍可能會丟失諧振峰，因?yàn)樵谟写罅恐C振 峰時，頻域所用的寬帶掃頻技術會失效；若用時域算法，則這樣設置是非�？扇〉�。

    結論：

    1. 窄帶問題時，頻域算法優先，若用時域則需展寬頻帶；

    2. 寬帶問題時，時域算法優先，若用頻域則需分段仿真。

    時域算法仿真時，若激勵信號端口能傳輸TEM波的話，則頻率下限可以設置為0。在其他所有設置不變的情況下，這樣設置能使仿真時間減少整整一半（同樣見上頁左欄下部第5點）。
