CST中的關于微帶薄膜電阻的設置操作
CST中設置微帶薄膜電阻分為 3 種情況:
1) 微帶線有厚度,趨膚深度遠大于帶線厚度;
2) 微帶線有厚度,趨膚深度與帶線厚度可比擬;
3) 微帶線為零厚度。

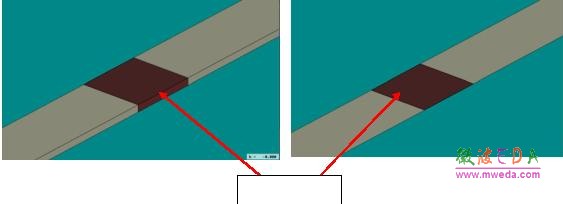

以下左圖為 1)、2)情況,右圖為 3)情況。
微帶薄膜電阻
如上圖所示,在兩微帶線之間新建一個Brick 方塊并定義其材料作為微帶薄膜電阻,以下是3 種情況下各自材料的定義方法。
1. 有厚度材料,材料屬性設為 Normal

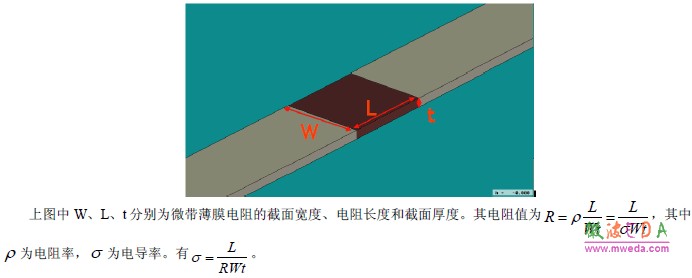

這種設置適用于微帶線有厚度,趨膚深度遠大于帶線厚度的情況,如下圖所示:

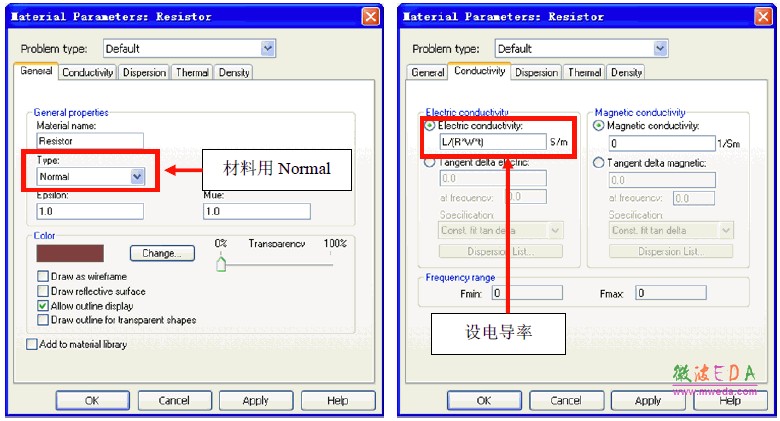

如下圖所示,新建的電阻材料 Resistor 材料設置對話框中材料類型選用Normal,Conductivity 選項卡中電導率設為 L/(R*W*t),這里采用參量設置,另需要設置L、R、W、t 四參量的值。其中R即為所希望電阻值。
2. 有厚度材料,材料屬性設為 Lossy metal

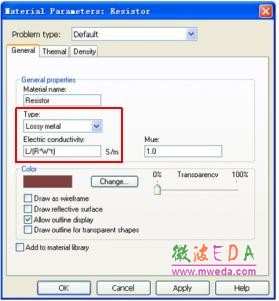

這種設置適用于工作頻率較高,良導體微帶線有一定厚度,但趨膚深度與帶線厚度可比擬的情況。此時材料類型選用Lossy metal。如下圖所示,電導率同樣設為L/(R*W*t)。R即為所希望的電阻值。
這種設置另適用于電阻值較小的情況。當電阻值較大,材料屬性與損耗金屬特性相去甚遠,則還是推薦使用第一種設置方法。
3. 零厚度材料,材料屬性設為Ohmic Sheet

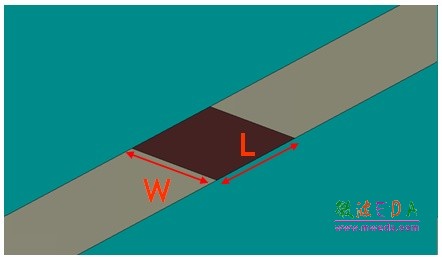

這種設置適用于帶線采用零厚度的情況,如下圖所示:

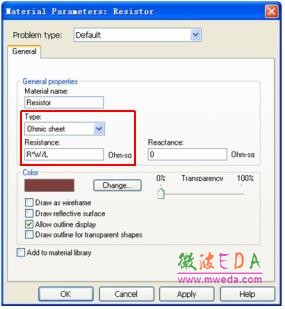

其中 W、L 分別為電阻材料的截面寬度和長度。材料類型選用Ohmic Sheet,此時需要設置面電阻值 Rs = RW/L,如下圖所示:
注意:這種方法僅能用于頻域有限元求解器。
-
