在CST微波工作室中網格剖分設置詳解

    首先搭建相應的模型，并設置頻率范圍。CST 自帶的網格生成器以最大頻率為參考進行網格剖分，這里我們將Fmax 設置為3GHz。

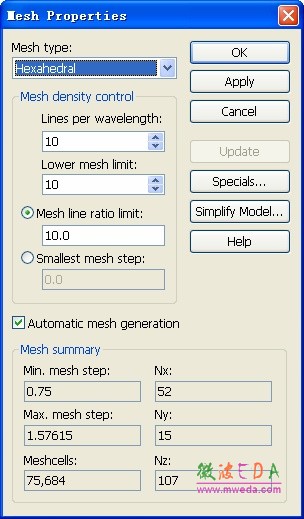

    通過 Mesh Global Mesh Properties…打開全局網格屬性對話框。

    Mesh type：網格類型，對于時域仿真，使用六面體網格 Hexahedral。

    Lines per wavelength：每波長至少10個網格點，波長由最大頻率Fmax決定，主要應用于電尺寸大于1時的仿 真模型。該項數值越大網格越密。

    Lower mesh limit：表示模型最短對角線上的最少網格數，主要在仿真模型為電尺寸小于1時起作用。該項數值越大網格越密。

    Mesh line ratio limit：模型最大網格與最小網格之比，主要用來限制最小網格步長。

    Smallest mesh step：強制限制最小網格步長。

    Min. mesh step：最小網格步長d，該值越小，仿真時間t 越長，d 與t 滿足良好的線性關系t~1/d。

    Max. mesh step：最大網格步長。

    Meshcells：總網格數。

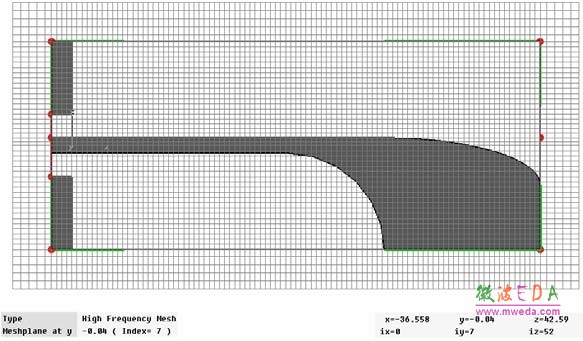

    選擇Mesh Mesh View進入網格視圖查看 CST 剖分后的網格模型，查看模型中是否存在短路現象。

    若通過觀察，沒有發現網格劃分所導致短路的話，即可啟動仿真。

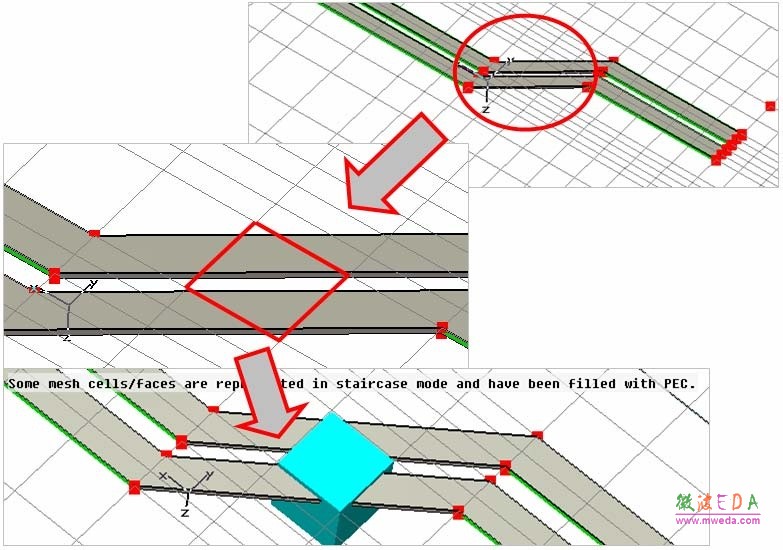

    若一個網格中含有5 layers(Air / PEC / Air / PEC / Air) ，則該網格將完全被PEC填充，并導致短路。此時就可增大全局網格屬性對話框中的Lines per wavelength 或是Lower mesh limit 來加密網格或是設置局部加密

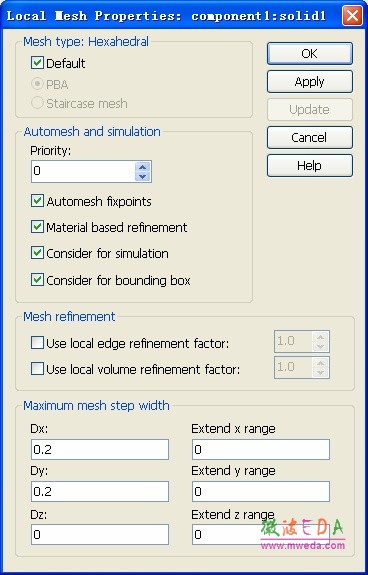

    如果全局網格不能完成去除短路的話，則可以通過網格的局部加密來進行設置。選中該物體，右鍵Local Mesh Properties...打開局部加密對話框。

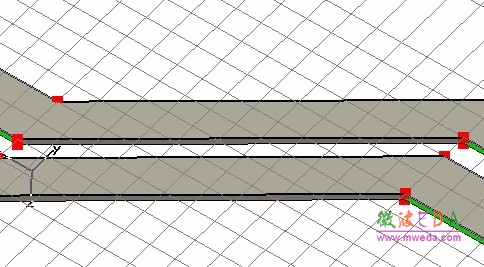

   如此加密即可避免短路，從而順利進行仿真。以上這種短路現象是由于網格無法分辨精細結構所造成的。我們 通常將此稱為CC短路現象（Critical cell）。
