CST中使用VBA宏批量定義場監視器

   在CST 中可以定義監視器來觀察某些頻點/時間點上的3D 空間場強分布。但是如果需要定義的監視器間隔很 小，數量很多，且有一定規律時，即可用宏語言來簡化其操作。

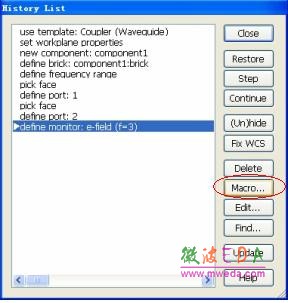

    1) 在歷史樹中找到定義某個頻點的監視器的宏語言。

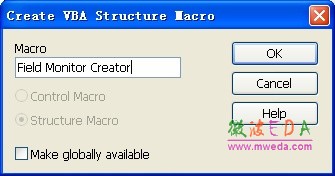

    2) 創建宏的名字。

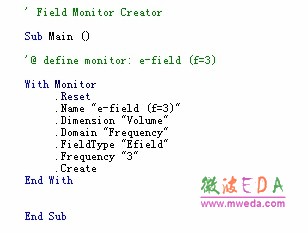

   3) 查看監視器定義VBA宏語句。

    其中.Name "e-field (f=3)"為參數化監視器名，.Frequency "3"表示參數化頻點。

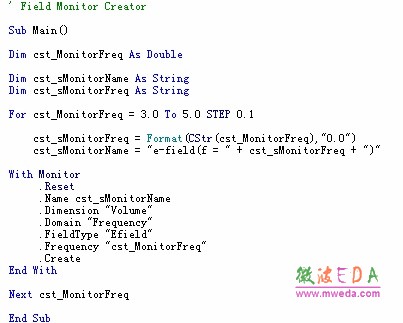

    4) 將監視器名和頻點都參量化。

    其中監視器名用cst_sMonitorName來參量化，而監視器的頻點用參數cst_MonitorFreq來參量化。

    5) 選擇運行宏

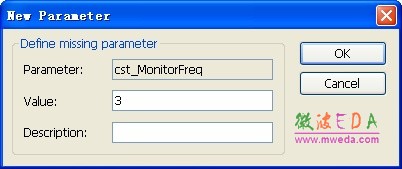

     輸入對應的需要開始定義的監視器頻點的初始值。
