CST微波工作室和Agilent ADS 協同仿真連接設置

文章來源: CST中國    錄入: mweda.com

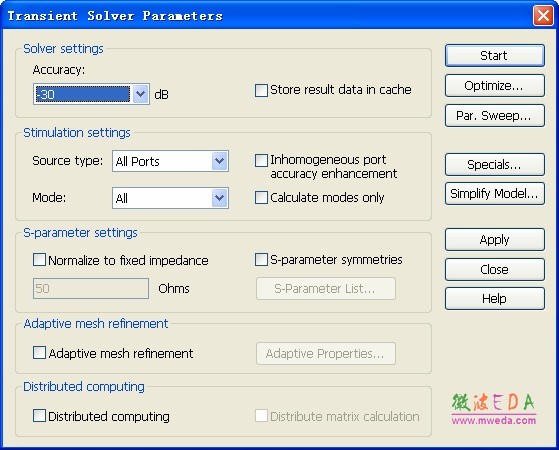

6. 啟動 CST MWS項目求解-時域或頻域

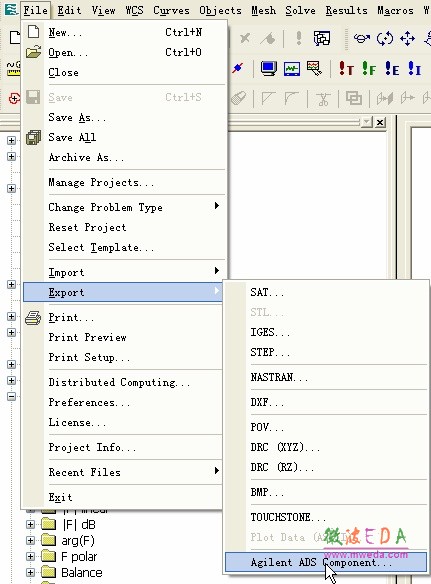

7. 計算結束后導出ADS器件（1）：選擇 File-Export >Agilent ADS Component 導出ADS 器件。

  8. 計算結束后導出 ADS器件（2）

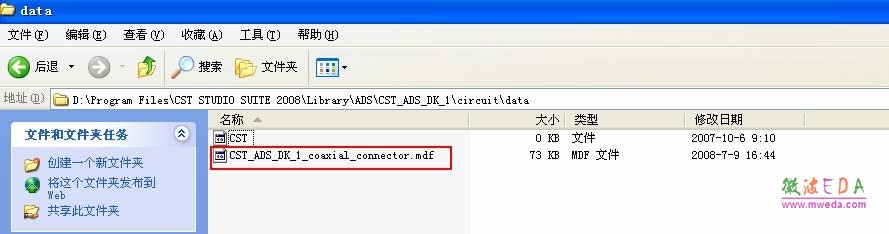

9. 導出成功后選擇如下文件： D:\Program Files\CST STUDIO SUITE 2008\Library\ADS\CST_ADS_DK_1\circuit\data 選擇生成的 mdf 文件，將其復制到 ADS 中相應的目錄下。

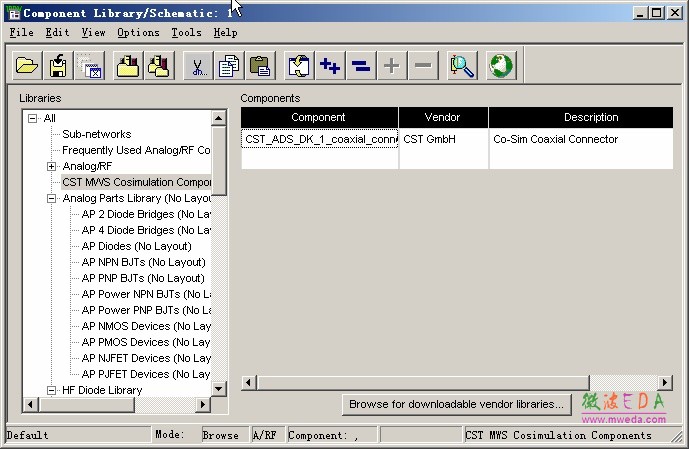

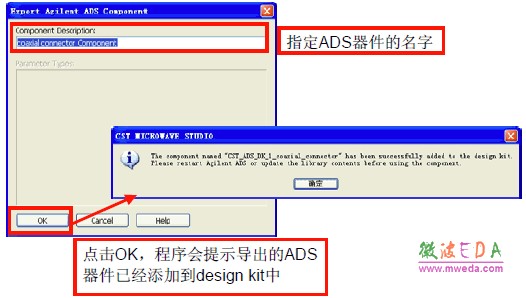

10. ADS中的設置：?jiǎn)?dòng) ADS，即可在 ADS 中使用該 MWS 生成的器件。 指定ADS器件的名字點擊OK，程序會提示導出的ADS 器件已經添加到design kit中




上一頁  [1] [2]
