CST天線陣設計模塊詳解

文章來源: 本站原創    錄入: mweda.com

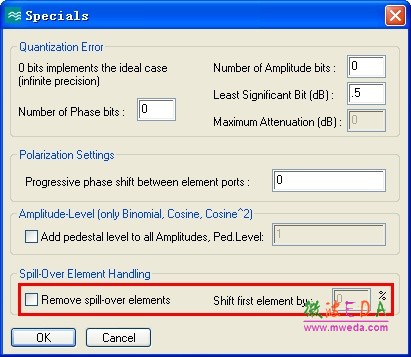

    Special中的設置：溢出陣元處理

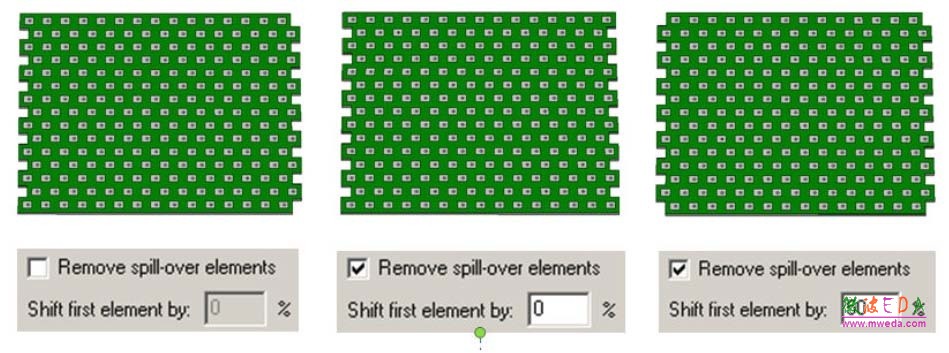

    移除溢出的單元，并可以設置第一個陣元的偏置位置。當Grid Angle=90度時，無此選項。

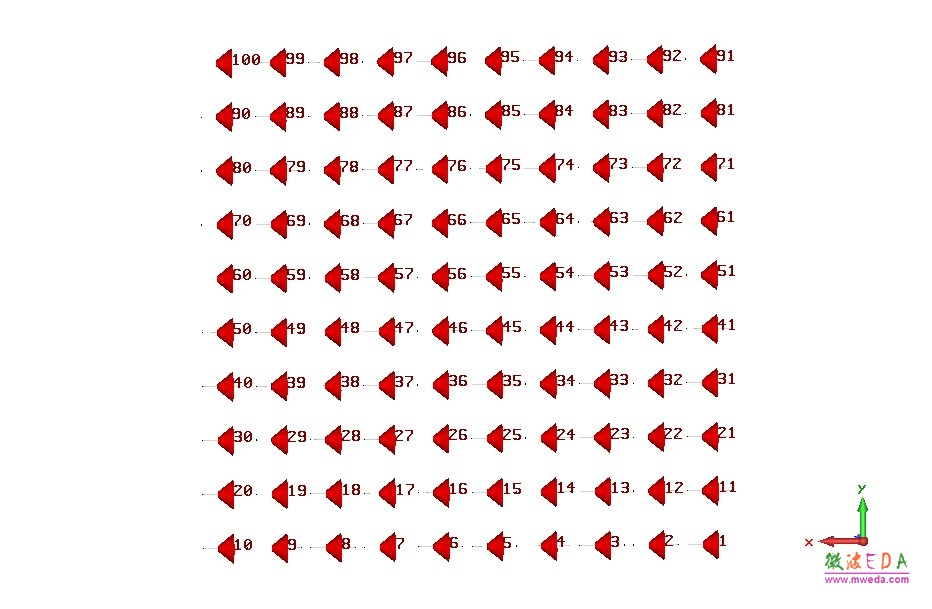

    不論是自動生成的陣列，還是使用宏分配陣列端口的幅值 和相位，均需按照下圖所示的方式對端口進行排列：

    案例展示

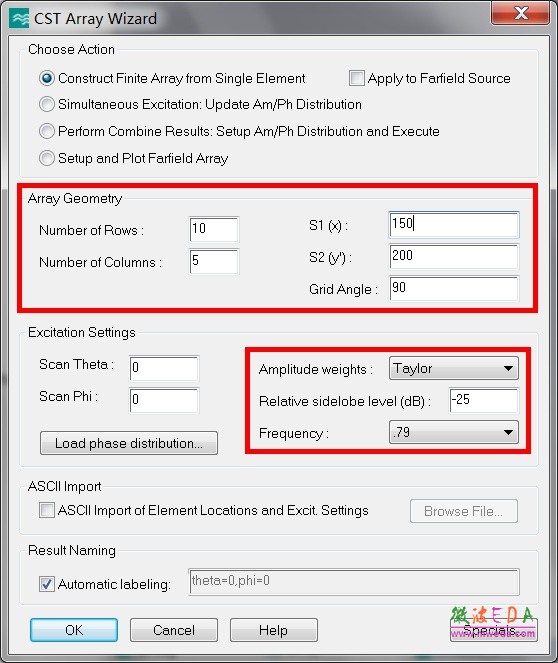

    以一個偶極子天線為例，從單元?jiǎng)?chuàng)建整個天線陣。點擊菜單Marcos->Wizard->Array Wizard并進行如下設置：

     • 10×5的陣列，陣元間距150mm x 200mm

     • 波束偏角為0度，雙向幅度加權為泰勒分布，副瓣電平-25dB，頻率為0.79GHz

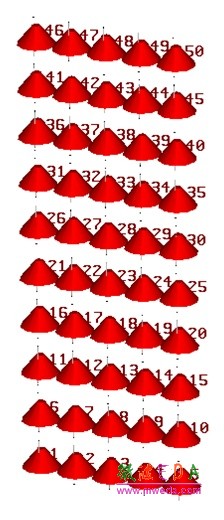

    得到天線陣模型如下：
