4.3 HFSS中物體的材料屬性

    1．設置建模時的默認材料

    在 HFSS 中，可以通過工具欄材料屬性按鈕，設置建模時的默認材料，按鈕所顯示的材料名稱即為當前建模使用的默認材料名稱。建模過程中，用戶可以根據需要更改默認的材料名稱，方法如下：單擊工具欄材料屬性按鈕，在其下拉菜單中單擊 Select…，打 開 Select Definition 對話框（注：Select Definition 對話框和圖 4.18 所示的材料庫編輯對話框相同），從打開的對話框中選中需要的材料，然后點擊確定按鈕。此時，即把所選材料 設置為建模時的默認材料，同時該材料的名稱顯示在工具欄的快捷按鈕上。

    2．查看物體模型的材料

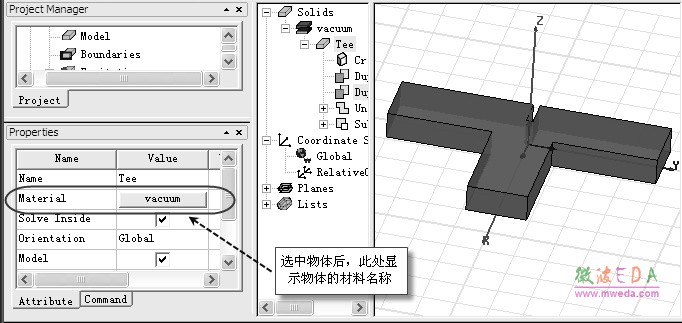

    選中物體模型，激活 HFSS 工作界面左下角的物體屬性窗口，選擇該窗口的 Attribute 選 項卡，該窗口中 Material 項右側顯示的名稱即為當前物體所使用的材料名稱，如圖 4.20 所示。

圖 4.20 查看物體模型的材料

     3．設置物體模型的材料

    在 HFSS 中有多種方式可以設置三維物體模型的材料，最簡單的方式是選中物體模型，從主菜單欄選擇【Modeler】→【Assign Material】操作，或者單擊工具欄的按鈕，打開 Select Definition 對話框，從打開的對話框中選擇所需要的材料設置為物體模型的材料。另外，也可以通過物體的屬性對話框來設置物體模型材料，具體操作過程為：選中物體模型，激活物體屬性窗口，如圖4.20 所示，選擇Attribute 選項卡，單擊Material 項右側的材料名稱 按鈕，打開 Select Definition 對話框，從對話框中選中所需要的材料，然后點擊確定按鈕， 即可將選中的材料設置為物體模型的材料。
