6.1 HFSS 中的求解類型

文章來源: 本站原創    錄入: mweda.com

    新建一個 HFSS 工程設計時，首先需要選擇該設計的求解類型。通過從主菜單欄選擇 【HFSS】→【Solution Type】命令，打開如圖 6.1 所示的對話框，設置求解類型。

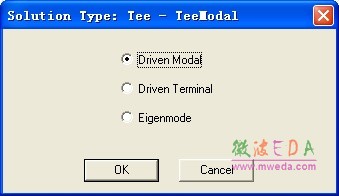

圖 6.1 求解類型

    HFSS 中有3 種求解類型：模式驅動求解（Driven Modal）、終端驅動求解（Driven Terminal） 和本征模求解（Eigenmode）。

    1．模式驅動求解類型

    以模式為基礎計算 S 參數，根據導波內各模式場的入射功率和反射功率來計算 S 參數矩 陣的解。

    2．終端驅動求解類型

    以終端為基礎計算多導體傳輸線端口的 S 參數；此時，根據傳輸線終端的電壓和電流來計算 S 參數矩陣的解。

    3．本征模求解類型

    本征模求解器主要用于諧振問題的設計分析，可以用于計算諧振結構的諧振頻率和諧振頻率處對應的場分布，以及計算諧振腔體的無載 Q 值。 應用本征模求解時，需要注意以下幾點。

    （1）不需要設置激勵方式。

    （2）不能定義輻射邊界條件。

    （3）不能進行掃頻分析。

    （4）不能包含鐵氧體材料。

    （5）只有場解結果，沒有 S 參數求解結果。
