7.3 HFSS 參數掃描分析

    參數掃描分析功能是用來分析設計模型的性能隨著指定變量的變化而變化的關系，在優化設計前一般使用參數掃描分析功能來確定被優化變量的合理變化區間。

    使用參數掃描分析功能，首先需要添加一個或者多個掃描變量。假設當前設計中已經定 義了工程變量 Var_1，設計變量 Var_2 和 Var_3，參數掃描分析的設置步驟如下。

   （1）從主菜單欄選擇【HFSS】→【Optimetrics Analysis】→【Add Parametric…】命令， 或者選中工程樹下的 Optimetrics 節點，單擊右鍵，從彈出菜單中選擇【Add】→【Parametric…】 命令，打開如圖 7.9 所示的“參數掃描分析設置”對話框。

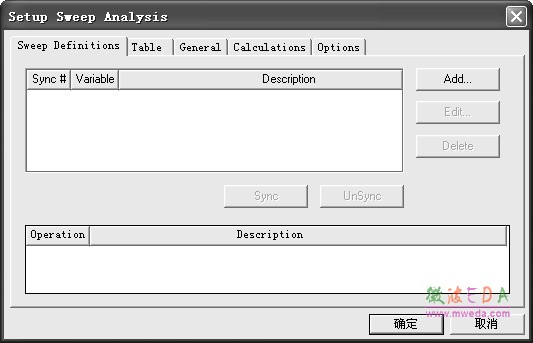

圖 7.9  參數掃描分析設置對話框

（2）單擊該對話框的按鈕，打開如圖 7.10 所示的添加/編輯掃描變量對話框，添加掃描變量。在圖 7.10 所示的對話框中，①處的 Variable 項列出了當前設計中定義 的所有變量，單擊打開其下拉列表，從中選擇一個變量作為掃描變量；②③處是設置掃描 變量的變化范圍；設置好掃描變量的變化范圍后，④處的 按鈕就會激活，單擊該按鈕，添加剛剛選擇的變量為掃描變量，并顯示在右側的空白區域。可以一次添加多個變量作為掃描變量，最后單擊⑤處的OK按鈕，退出添加/編輯掃描變量對話框，完成添加掃描變量的操作。

（3）完成添加掃描變量的操作后，會返回到圖 7.9 所示的“參數掃描分析設置”對話框。 此時，“參數掃描分析設置”對話框中會列出已經添加的掃描變量；單擊按鈕，完成參數掃描分析設置。設置完成后，參數掃描設置項會添加到工程樹的 Optimetrics 節點下，默認名稱為 ParameticSetup1，如圖 7.11 所示。

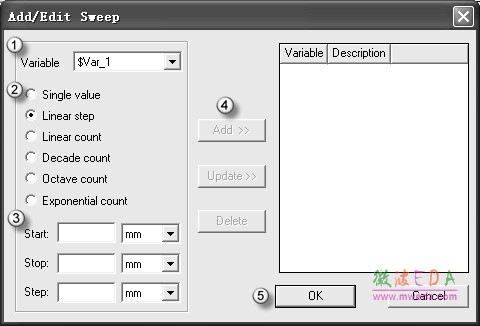

圖 7.10 “添加/編輯掃描變量”對話框

圖 7.11 添加的參數掃描設置
