12.6 HFSS差分信號分析之設計檢查和運行仿真分析

文章來源: 本站原創    錄入: mweda.com

    通過前面的操作，我們已經完成了模型創建和求解設置等 HFSS 設計的前期工作，接下來就可以運行仿真計算，并查看分析結果了。

    在運行仿真計算之前，通常需要進行設計檢查，檢查設計的完整性和正確性。

    從主菜單欄選擇【HFSS】→【Validation Check】命令，或者單擊工具欄的按鈕，進行設計檢查。此時，會彈出如圖 12.28 所示的“檢查結果顯示”對話框，該對話框中的每一項都顯示圖標，表示當前的 HFSS 設計正確、完整。單擊關閉對話框，準備運行仿真計算。

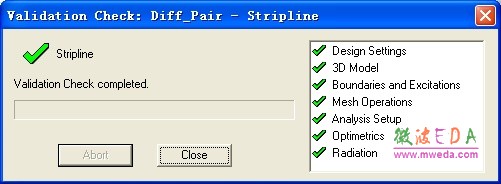

圖 12.28 “檢查結果顯示”對話框

    右鍵單擊工程樹下的 Analysis 節點，從彈出菜單中選擇【Analyze All】命令，或者單擊工具欄按鈕，運行仿真計算。

    仿真計算過程中，工作界面上的進度條窗口會顯示出求解進度，信息管理窗口也會有相 應的信息提示，并會在仿真計算完成后，給出完成提示信息。
