12.7 HFSS差分信號分析之 數據后處理

文章來源: 本站原創    錄入: mweda.com

    前面設計的差分信號線，在仿真計算完成后，通過 HFSS 的數據后處理部分我們可以查看以下分析結果：差分對結構的差模信號和共模信號的S參數、端口的差模阻抗和共模阻抗、端口處差模信號和共模信號的電場分布。

    12.7.1 差模信號和共模信號的S 參數掃頻分析結果

    查看差模信號和共模信號的 S 參數 S(Diff1，Diff1)、S(Diff2，Diff1)和 S(Diff1，Comm1) 的頻率變化曲線。

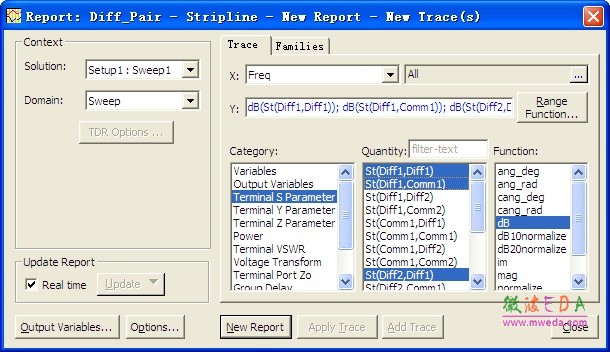

    （1）右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Modal Solution Data Report】→【Rectangular Plot】命令，打開如圖 12.29 所示的“報告設置”對話框。


圖 12.29  報告設置對話框

    （2）在對話框左側，確認 Solution 項選擇的是 Setup1:Sweep1，Domain 項選擇的是 Sweep； 在對話框右側，X 項選擇 Freq，Category 欄選中 Terminal S Parameter，Quantity 欄在按住 Ctrl 鍵 的同時選中 St(Diff1，Diff1)、St(Diff1，Comm1)和 St(Diff2，Diff1)，F(xiàn)unction 欄選中 dB，然后單擊按鈕，再單擊按鈕關閉對話框。

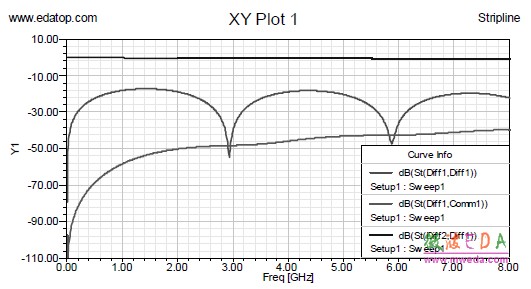

    （3）此時，生成如圖12.30 所示的 St(Diff1，Diff1) 、St(Diff1，Comm1)和 St(Diff2，Diff1) 在 0～8GHz 范圍內隨頻率的變化曲線報告。


圖 12.30 差模信號和共模信號的S 參數掃頻曲線

    12.7.2 端口的差模阻抗和共模阻抗

    帶狀線的端口阻抗隨頻率的變化不大，因此這里不查看 0～8GHz 整個頻率范圍內的差模阻抗和共模阻抗，只查看8GHz 頻點處端口 P1 的差模阻抗和共模阻抗值。

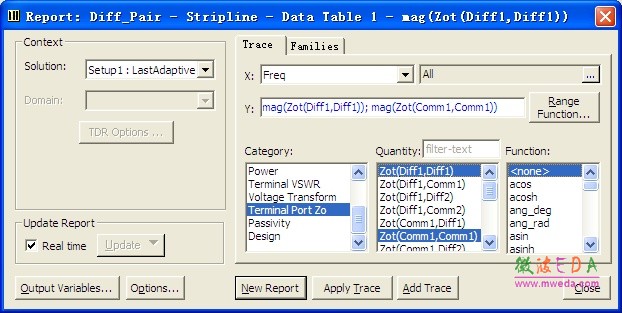

    （1）右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Modal Solution Data  Report】→【Data Table】命令，打開如圖 12.31 所示的報告設置對話框。

    （2）在對話框的左側，Solution 項選擇 Setup1:LastAdaptive；在對話框的右側，X 項選擇 Freq，Category 欄選中 Terminal Port Zo，Quantity 欄在按住 Ctrl 鍵的同時選中 Zot(Diff1，Diff1) 和 Zot(Comm1，Comm1)，F(xiàn)unction 欄選中 none。然后單擊按鈕，再單擊按鈕關閉對話框。


圖 12.31 “報告設置”對話框

    （3）此時，生成如圖 12.32 所示的差模阻抗和共模阻抗結果報告。從報告中可以看出，8GHz 時帶狀線差分對的差模阻抗為（115.4+j0.8）歐姆，共模阻抗為（32.2+j0.3）歐姆。


圖 12.32 差模阻抗和共模阻抗值
