12.8 HFSS差分信號分析之參數掃描分析

    對于帶狀線差分對，其差模阻抗和共模阻抗會隨著差分信號線的線寬 W 和差分信號線之間的間距 S 的變化而變化。下面我們使用 HFSS 的參數掃描功能來分析差分信號線的差模阻抗和共模阻抗隨著線寬W 和間距 S 的變化趨勢。

    12.8.1 添加掃描參數設置

    添加設計變量 W 和 S 為掃描參數變量，變量 W 的掃描范圍設置為 6～12 密耳，變量S 的掃描范圍設置為 15～21 密耳，二者的變化步進值都設置為2 密耳。

    （1）右鍵單擊工程樹下的 Optimetrics 節點，從彈出菜單中選擇【Add 】→【Parametric】， 打開 Setup Sweep Analysis 對話框。

    （2）單擊 Setup Sweep Analysis 對話框中的按鈕，打開Add/Edit Sweep 對話框。

    （3）在 Add/Edit Sweep 對話框中，Variable 項選擇變量 W，選中 LinearStep 單選按鈕，  Start、Stop 和 Step 項分別輸入 6mil、12mil 和 2mil，然后單擊按鈕，添加變量 W 為掃描變量；然后在 Variable 項選擇變量 S，選中LinearStep 單選按鈕，在 Start、Stop 和 Step 項分別輸入15mil、21mil 和 2mil，再次單擊按鈕，添加變量 S 為掃描變量。整個操作過程如圖 12.38 所示。上述操作完成后，單擊按鈕，關閉 Add/Edit Sweep 對話框。

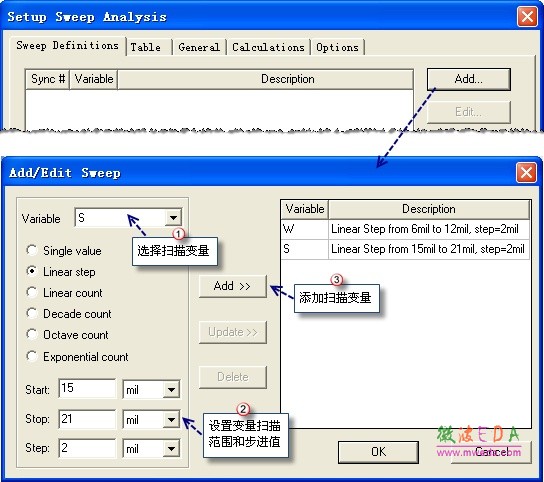

圖 12.38 添加掃描變量

    （4）單擊 Setup Sweep Analysis 對話框中的按鈕，完成添加參數掃描設置操作。

    完成后，參數掃描分析項會添加到工程樹的 Optimetrics 節點下，其默認的名稱為 ParametricSetup1。

    12.8.2 運行仿真計算

    展開工程樹下的 Optimetrics 節點，選中Optimetrics 節點下的參數掃描分析項 ParametricSetup1，然后單擊右鍵，從彈出菜單中選擇【Analyze】命令，運行參數掃描分析，如圖12.39 所示。

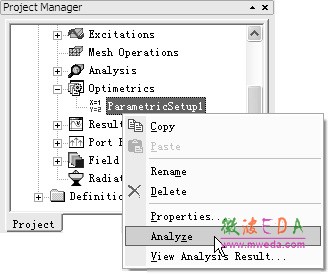

圖 12.39 運行參數掃描分析操作

    運行后，用戶可以關注進程窗口和信息管理窗口，查看仿真計算進度信息。分析完成后，在信息管理窗口會給出計算完成信息。

    12.8.3 結果分析

    仿真計算完成后，查看端口差模阻抗和共模阻抗，分析端口差模阻抗和共模阻抗隨線寬變量W 和線間距變量 S 之間的變化關系。

    （1）右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Modal Solution Data Report】→【Rectangular Plot】命令，打開如圖 12.40 所示的“報告設置”對話框。

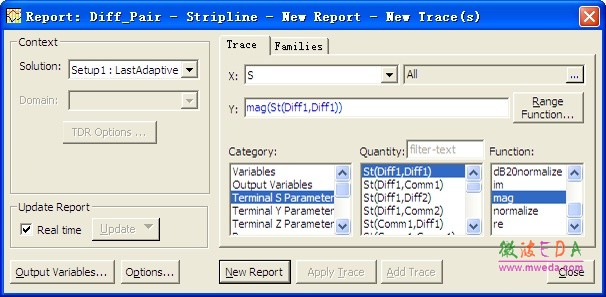

圖 12.40 “報告設置”對話框

    （2）在對話框左側，Solution 項選擇 Setup1:LastAdaptive；在對話框右側，X 項對應的變量選擇S，Category 欄選擇 Terminal Port Zo，Quantity 欄選擇 Zot(Diff1，Diff1)，F(xiàn)unction 欄選擇 mag；然后單擊按鈕，生成端口差模阻抗隨變量S 的變化關系曲線，如圖 12.41 所示。

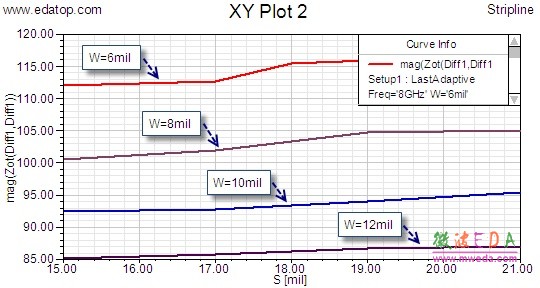

圖 12.41 差模阻抗隨線寬W 和線間距S 的變化關系曲線

    （3）在步驟（2）的報告設置對話框中，Quantity 欄選擇 Zot(Comm1，Comm1)，其他項設置和圖12.40 一致，再次單擊按鈕，生成端口共模阻抗隨變量S 的變化關系曲線，如圖 12.42 所示。最后，單擊按鈕關閉對話框。

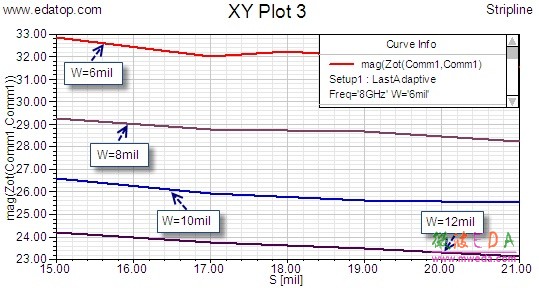

圖 12.42 共模阻抗隨線寬W 和線間距S 的變化關系曲線

    從圖 12.41 所示的結果報告中可以看出，帶狀線差分對的差模阻抗隨著差分線間距的增大而增大，隨著線寬的增大而減小。從圖 12.42 所示的結果中可以看出，帶狀線差分對的共模阻抗隨著差分線間距的增大而減小，隨著線寬的增大共模阻抗也同樣減小。

    12.9 保存并退出HFSS

    至此，我們完成了帶狀線差分對的設計分析。單擊工具欄的按鈕，保存設計；然后，從主菜單欄選擇【File】→【Exit】，退出HFSS。
