14.4 HFSS SAR計算之創建偶極子天線模型

     使用相對坐標系創建偶極子天線模型，并分配其激勵方式為集總端口激勵。

    14.4.1 創建相對坐標系

    新建一個與全局坐標系平行的相對坐標系，相對坐標系的坐標原點為（0，0，6.8）。

    （1）從主菜單欄選擇【Modeler】→【Coordinate System】→【Create】→【Relative CS】→【Offset】命令，如圖 14.5 所示，或者單擊工具欄按鈕，進入新建相對坐標系狀態。

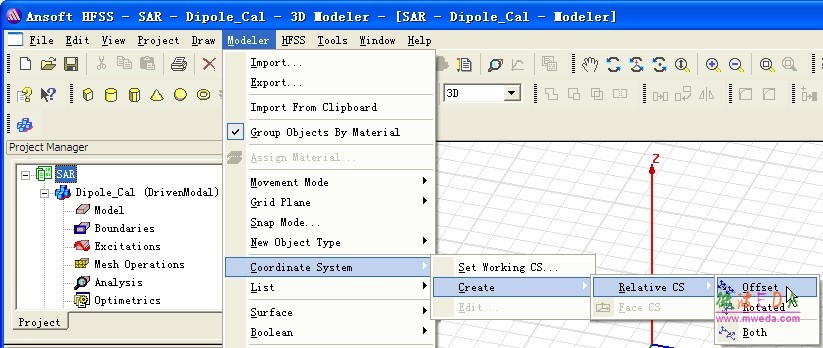

圖14.5 新建相對坐標系命令

    （2）在狀態欄的 X、Y、Z 項對應的文本框內輸入 0、0、6.8，設置相對坐標系的原點坐標為（0，0，6.8），如圖14.6 所示，然后單擊回車鍵確認。

圖 14.6 狀態欄輸入原點坐標

    此時，新建了一個與全局坐標系平行的相對坐標系，其默認名稱為RelativeCS1；同時新建的相對坐標系會添加到操作歷史樹的 Coordinate Systems 節點下，并自動設置為當前工作坐標系，如圖 14.7 所示。

圖 14.7 操作歷史樹下的坐標系

    14.4.2 創建偶極子天線模型

    偶極子天線由兩個長度為 80mm，半徑為1.8mm 的理想導體圓柱臂組成，兩臂之間的間距為1mm；偶極子天線垂直于xz 面放置。在當前工作坐標系為相對坐標系RelativeCS1 的情況下，創建一個底面位于xz 面，圓心坐標為（0，80.5，0），底面半徑為1.8mm，長度為80mm 的圓柱體模型作為偶極子天線的一個臂，設置其材質為理想導體，命名為Dipole；通過鏡像復制操作創建偶極子天線的另一個臂。然后，再通過合并操作把偶極子天線的兩個臂 合并成一個整體。最后，給偶極子天線分配集總端口激勵。

    1．設置建模時默認的材料屬性為pec

    （1）單擊工具欄默認材料設置按鈕，在其下拉列表中單擊Select…，彈出如圖14.8 所示對話框。

圖 14.8 選擇模型材料屬性

    （2）在對話框 Search by Name 對應的文本框中輸入pec，找到并選中物體材料pec，然后單擊按鈕。

    （3）此時，工具欄默認材料設置按鈕變?yōu)?IMG src="/HFSS/UploadFiles_7556/201312/20131207214714834.jpg" width=73 height=16>，即設置建模時默認的材料屬性為理想導體材料 pec。
