14.6 創建SAR 的計算線

文章來源: 本站原創    錄入: mweda.com

    沿著z 軸創建一條穿過BrainFluid 模型的直線段，用于計算腦組織液在該直線段位置的SAR。在全局坐標系下，直線段的起始點坐標為（0，0，5），終止點坐標為（0，0，134）。

    （1）展開操作歷史樹下的 Coordinate Systems 節點，單擊選中 Coordinate Systems 節點下 的 Global 項，設置當前工作坐標系為全局坐標系。

    （2）從主菜單欄選擇【Draw】→【Line】命令，或者單擊工具欄按鈕，進入創建直線段模型的狀態。在狀態欄 X、Y、Z 項對應的文本框中輸入起始點坐標 0、0、5， 單擊回車鍵確認；然后在狀態欄 X、Y、Z 項對應的文本框中再次輸入終止點坐標 0、0、134，并單擊回車鍵確認；最后，再次單擊回車鍵完成直線段的創建。此時，彈出如圖14.27 所示的屬性對話框，把對話框中Name 項名稱改為SAR_Line，單擊按鈕結束。

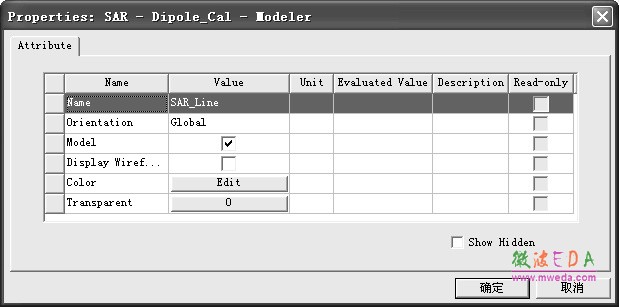

圖 14.27 直線段模型屬性對話框
