HFSS場計算器計算結果處理

文章來源: Ansoft    錄入: mweda.com

    4.2 計算結果場覆蓋圖

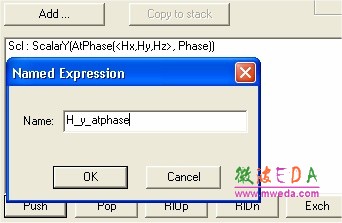

    場計算器中任何一個結果保存為命名表達式后(Named Expression)均可以作出場覆蓋圖Field Overlay。和結果中已有的標準場量輸出方式是一樣的。在場計算器中生成表達式:點擊 Named Expression 下面的 Add… 按鈕。 下圖是保存一個標量數據,特定相位下的磁場 y 軸分量。

    然后直接可以像標準常量一樣作場覆蓋圖 HFSS > Fields > Plot Calculated Expression

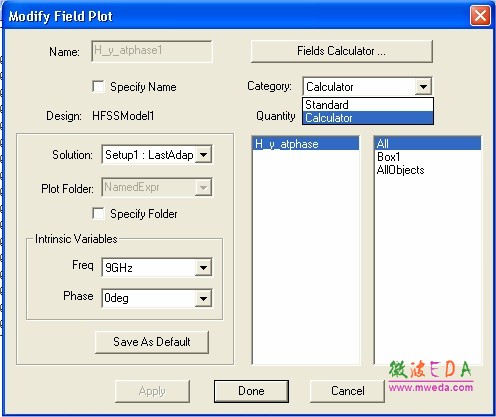

    同樣,可以在 Modify Plot… 對話框中選擇 Calculator ,顯示輸出變量目錄。點擊用戶 自定義的表達式名稱,作出場覆蓋圖。

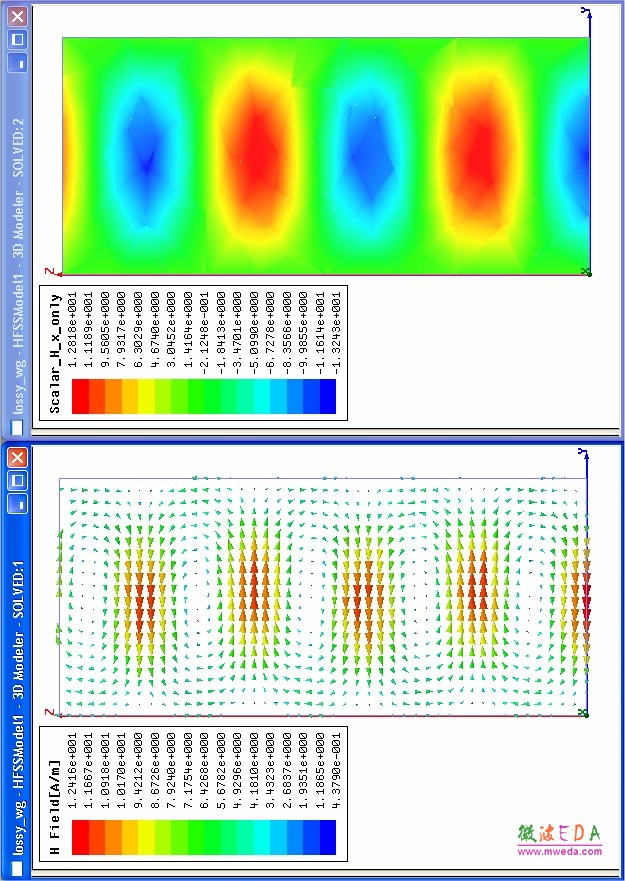

    下面的例子顯示的是標準的 Vector_H 場圖和在場計算器中自定義的表達式:ScalarY(AtPhase(<Hx, Hy, Hz>, Phase))場圖?梢钥吹阶远x的場量有正有負,這是因?yàn)橛?jì) 算的時候沒有像標準幅度場一樣取幅度或絕對值(Mag 或Abs ) 。同時可以注意到矢量場圖的Y 軸分量與自定義場圖的結果是一致的。
