Iris 波導濾波器的HFSS和Designer協同仿真設計

    Solution欄，當一個design 中包含多個求解設置（solution setup）時（比如分多個頻段求解），在這里可以選擇某一個求解及掃頻設置。具體選擇哪一個要根據你在Ansoft Designer 中需要做的頻率掃描范圍而定。

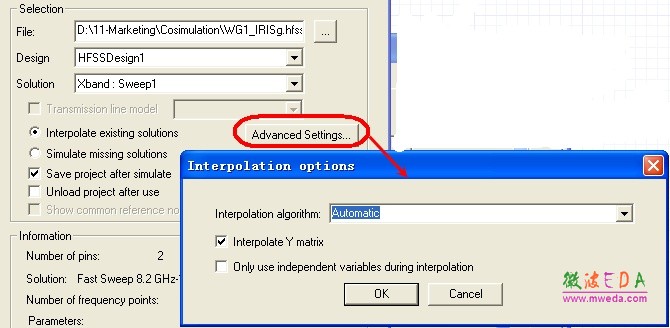

    選擇interpolate existing solutions，當Designer 的求解涉及到 HFSS 的仿真結果以外的值時，（如linear network analysis 中的掃頻點，或在Designer 中進行優化時的優化變量值），Designer 會根據插值算法計算出缺少的數據，這個功能在進行掃頻和優化時極為有用。否則，也可以選擇“simulate missing solutions”，這樣當遇到?jīng)]有求解數據的時候，HFSS 的求解引擎會被自動的喚起進行求解。

    插值算法還包含一些高級設置－“advanced setting”，提供根據不同的曲線特征選 擇相應插值算法的功能。關于這部分的細節就不在這里贅述了，感興趣的設計者可參考o(jì)nline help 中的相關內容；否則，按照默認設置即可。

    “Information”中，給出了pin 腳數目的信息等，一般與HFSS 中的端口數目一致。

    “Parameter”中可以看到所有 HFSS 中定義的變量，它們能夠被乖乖地傳遞到 Ansoft Designer 中，用做優化。

    另一種基本單元如圖2 (c) 所示為一端空波導，它可用來調節相鄰IRIS 之間的間隔。我們可以利用兩種方法來實現這段空波導。第一種方法大家都能想到，就是做一個兩端口波導，然后將波導的長度進行參數化掃描，作為Designer 中優化的基礎數據，這里就不再贅述了。

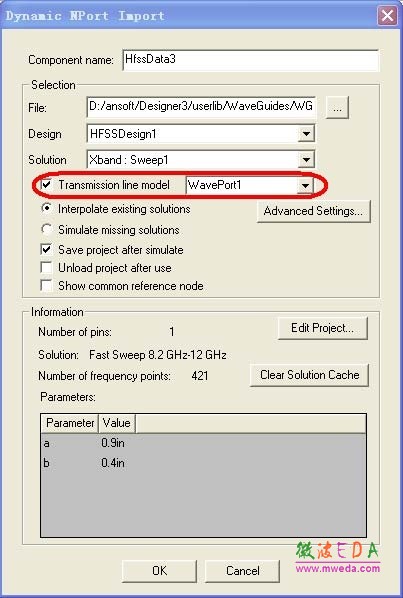

    我們這里重點介紹一種更方便快捷的方法：利用“transmission line model”來方便 的鏈接進一端均勻傳輸線。當 HFSS 的設計被鏈接到 Ansoft Designer 時，除了端口的特性阻抗外，端口模式的傳播系數（包含衰耗和相移因子）也都會被傳遞到 Designer。 對于均勻傳輸線，在 HFSS 中只需設置一個端口，Designer 便會根據這個端口的特性 阻抗和波傳播系數計算出不同長度情況下的傳輸線 S 參數。在這個過程中，僅僅是不斷的調用 HFSS 的后處理引擎，無需重新求解，因此速度非�？臁�

    當動態鏈接設置好之后，基本單元可通過簡單的 ctrl+c, ctrl+v 復制出多個來，比如我們要設計一個包含4 個 IRS 的濾波器。當元件放置好之后，加上端口，如下圖所示：
