一種通用超寬頻帶波導同軸轉換的設計和HFSS仿真

    使用HFSS，建立模型，并進行仿真計算。完整的仿真模型如圖1 所示，仿真結果如圖2 與圖3 所示：

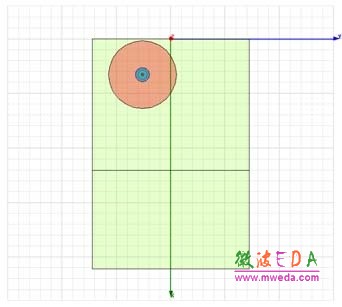

圖1 波導同軸轉換仿真模型

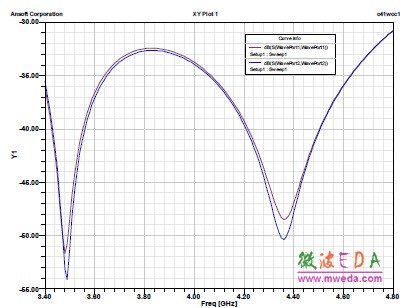

圖2 BJ120口徑波導同軸轉換仿真結果

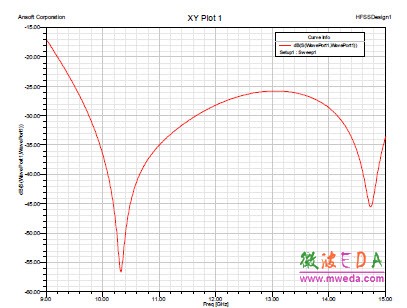

圖3  BJ40口徑波導同軸轉換仿真結果

   BJ40 波導同軸轉換頻段為3.4GHz～4.8GHz，仿真得到回波損耗優于-31dB；BJ120 波導同軸轉換頻段為 9.5GHz～15GHz，仿真得到回波損耗優于-25.5dB。 還可以采用使探針偏離波導寬壁中心的方式，減少對頻帶的敏感性，以便達到展寬頻帶的目的。目前采用此種偏心方式，經過仿真已能覆蓋BJ32、BJ48 等常用矩形波導口徑對應的主模工作頻段，回波損耗優于-28dB。 采用偏心饋電方式的波導同軸轉換如圖4所示：

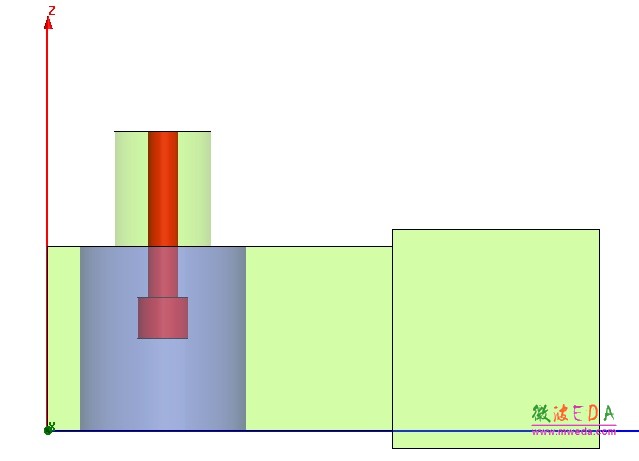

圖4 偏心波導同軸轉換仿真模型

仿真結果如下圖：

圖5 偏饋形式 BJ32 口徑波導同軸轉換仿真結果

圖6 偏饋形式BJ48 口徑波導同軸轉換仿真結果

    BJ32 波導同軸轉換工作頻段為2.6GHz～4.0GHz，仿真得到回波損耗優于-28dB；BJ48 波導同軸轉換頻段為 3.5GHz～6.0GHz，仿真得到回波損耗優于-28.5dB。
