CST基礎035-離散端口設置
CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
設置離散端口操作命令：Simulation > Sources and Loads > Discrete Port。
除了Waveguide Port 之外，Discrete Port是給仿真結構提供激勵信號的另一種端口。與波導端口不同，離散端口不需要進行模式計算。離散端口是一種近似模型，需要用戶自己設置一個線性阻抗(Line lmpedance，一般設為50 ohm)，而波導端口是直接計算阻抗。

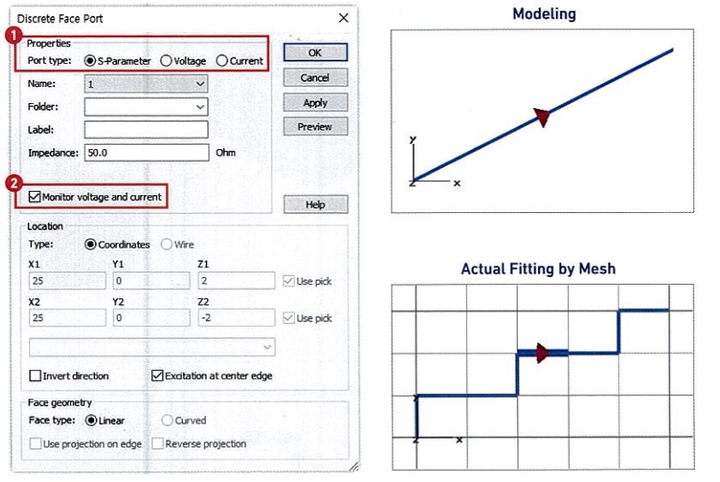

Discrete Port根據所接收的信號形式可以設置三種端口類型(S-Parameter、Voltage、Current) 。
Discrete Port通過勾選"Monitor voltage andcurrent"，無需經過復雜的設置即可對端口的電壓和電流進行監控。
定義Discrete Port時，如果以對角線方向進行Modeling，根據網格的構成會被識別為曲線。因此建議DiscretePort與X、Y、Z軸保持齊平。

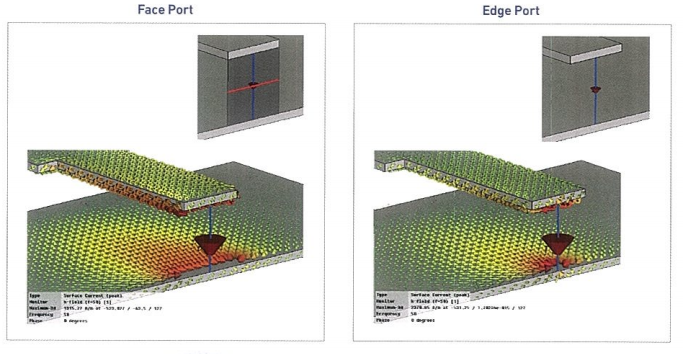

定義Discrete Port時基本上按Signal to GND的方向設置。離散端口根據設置條件又分為Edge Port和Face Port。Edge Port是點對點創建的Port，F(xiàn)ace Port是面對面創建的Port，一般來說建議使用面端口。
不同Port結構(Edge、Face)有不同的應用。線端口時，由于電流都會集中流到一個點，因此相比于面端口結構來說，線端口的電長度更長。
與Edge Port相比，F(xiàn)ace Port的Partial Inductance成分更少。
