CST入門07-移動、復制、旋轉操作

來源：OPERA仿真專家之路更新時間：2024-06-22 閱讀：

這期開始講Modeling頁的Tools下的功能。也就是常用的對模型進行旋轉、移動、復制、布爾、倒角等操作。

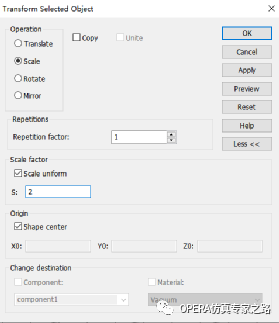

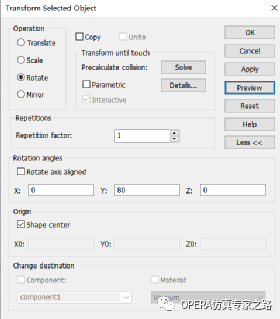

Transform：對部件移動及復制、旋轉、鏡像、縮放，快捷鍵Ctrl+T。

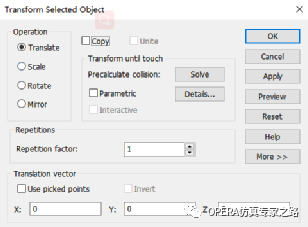

在左邊Transelate平移頁中，選擇copy為復制部件，選擇unite是將復制出來的部分和原始部件歸為同一個component。Repetition為復制出幾份，舉例如果設置為2，則將復制出2個來，加上本體共三個部件。

其中比較有意思的Transform until touch內的Precalculate collision預計算碰撞干涉的功能，只要按下預覽按鈕，然后點擊solve，碰撞干涉計算就會立即執行，比如當移動一個物體目的是貼到另外一個物體，但是又不想計算他倆之間的距離去填XYZ參數，那么這時候用他就很方便的使得兩個部件相貼且不干涉。

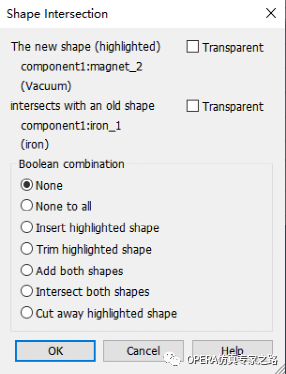

Interactive：啟用后:當移動、旋轉等操作時，立即執行碰撞干涉計算。無論輸入多少數值都只移動、旋轉、平移到干涉碰撞位置。出現干涉后自動彈出對話框詢問接下來的操作。
