CST基礎076-使用波導端口時查看端口模式的操作
來源:小編
更新時間:2024-06-22
閱讀:1094
CST是Computer Simulation Technology的縮寫,是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇,主要講解CST仿真分析時常用的基礎操作和基本使用技巧,幫助用戶更好的理解和掌握CST的使用。

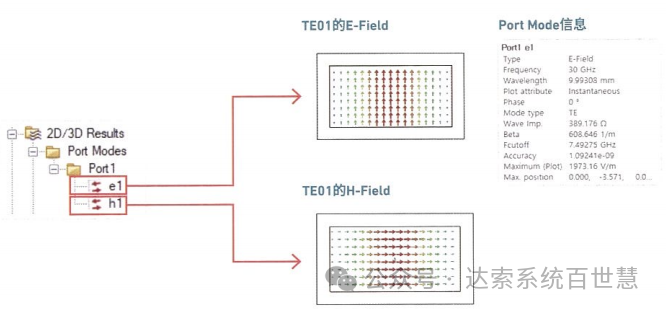

使用波導端口時查看端口模式的操作:Navigation Tree > 2D/3D Results > Port Modes。
將Source接通到Waveguide Port時,可以在2D/3D Results中確認端口模式(Port Modes)。如果設置了多個端口,可以分別確認各端口的模式??梢圆榭疵總€(gè)端口的電場和磁場模式,確認端口阻抗、波長、模式類型等信息。完成仿真分析后,可以確認關注的頻點上阻抗和端口形成的ModeType是否良好。
在Solver設置中勾選Calculate port modes only;按下“shift”按鈕,只對端口模式進行快速的仿真分析。需要先了解端口模式是否正常形成的情況下,這是非常有用的功能。
