CST基礎077-在2D截面上查看場分析結果

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

在多個方向的2D截面上查看場分析結果：2D/3D Plot > Sectional View > Fields on Plane。

通過多個方向的2D截面圖，可以確認仿真分析的2D/3D Results。在導航樹中點擊2D/3DResults 文件夾就可以使用該功能，總共可以使用四種2D截面。在A、B、C、D四個截面中選擇一個截面的狀態下，可以保存特定2D截面，也可以隨時調出保存的截面。勾選或解除所有截面，可通過Activate All CrossSections/Deactivate All Cross Sections功能實現，能一次性調整多個截面。

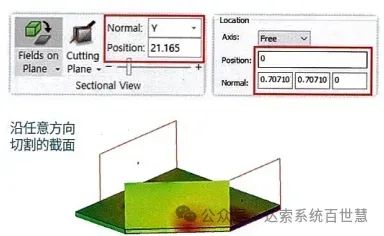

通過Cutting Plane設置法線方向(Normal)和截面位置(Position)，就可以調整截面。將法線方向設置為

Free后，在Cutting Plane Properties對話框中將Normal設置為多方向就可以沿著任意對角線切割2D截面查看場結果。
