CST入門06-視圖操作View詳解

這一期講視圖View方面的內容。

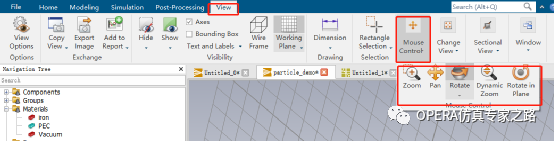

使用下面的一些簡單命令可以更改視圖。根據所選模式，當按住左鍵拖動鼠標時，視圖會發生變化。Mouse Control –>Zoom / Pan / Rotate / Dynamic Zoom / Rotate，也可以在狀態欄中選擇相應的選項:

• Zoom矩形框縮放。

• Pan平移。

• Rotate立體旋轉。

• Dynamic Zoom：向上移動鼠標將減小變焦，向下移動鼠標將增大變焦。

• Rotate in Plane：平面內旋轉。

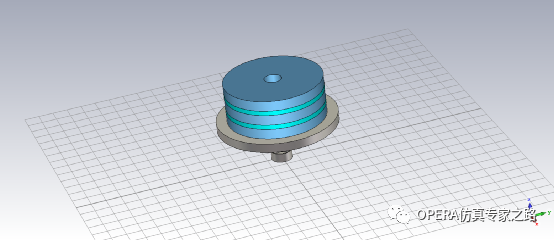

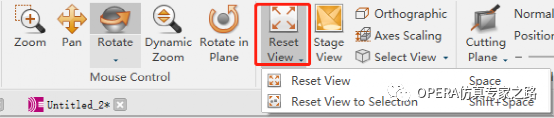

如上圖還有個Reset View，快捷鍵空格，用于當你的視圖被移的都跑偏了，快速的將物體放置到中心區域。下兩圖就是Reset View之前和之后的演示：

另外再介紹點有用的快捷鍵：

• Ctrl+鼠標左鍵：等效于Rotate，在任何MouseControl模式下都可以三維空間旋轉圖形。

• Shift+鼠標左鍵：等效于Plane Rotate，在任何MouseControl模式下都可以平面內旋轉圖形。

• Shift+Ctrl+鼠標左鍵（不會改變系統輸入法）：等效于Pan，當然這個用鼠標中鍵按下更方便。

鼠標滾輪的移動與Dynamic Zoom具有相同的效果。默認情況下，此操作的原點位于當前鼠標指針的位置。如果配合使用鼠標滾輪時按下Ctrl鍵則可以在屏幕中心附近執行縮放操作。

還有些快捷鍵如：

Ctrl+A：開關坐標軸

Alt+W：開關working plane格子平面

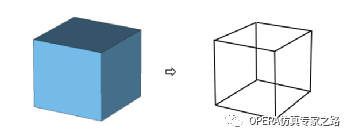

Ctrl+W: 開關實體的填充
