CST仿真艦船在海洋中搖曳的渦流磁特征
來源:OPERA仿真專家之路
更新時間:2024-06-23
閱讀:
為了研究艦船的磁性目標特征,基于弱磁環境下鐵磁質的線性磁化規律,利用國際地磁參考場模型,研究不同磁航向情況下艦船磁異常信號的分布。
當軍艦在不同經緯度的海洋中巡航會隨波逐流的晃動,該晃動會產生渦流磁特征信號。通俗說法是“運動金屬切割磁力線產生磁場”。
船體晃動隨時間的角度為:
Θmax為晃動的最大角度,f是晃動頻率,t為時間。

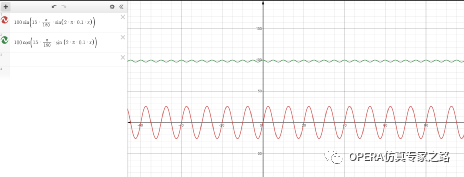

如果地磁場僅存在垂直分量Bv,則對應實際加載在地磁場線圈的磁密Bx,By為:
計算渦流材料必須設置電導率,磁導率設置為0:
用兩個超大規模的螺線管模擬控制Bx和By分量:

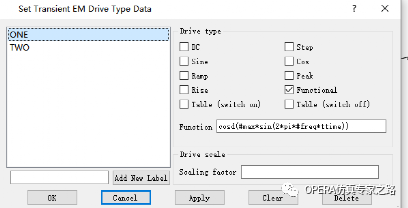

用不同的線圈drive進行地磁場線圈磁密的變化:
這里也可以用實驗采集的數據用table格式輸入。
計算完打開固定時間ttime的database后處理:
處理剔除地磁場分量的y方向結果:
計算得到船體在海洋中以極小頻率漂泊時候的渦流特征:
提取漂泊時候渦流本身產生的特征信號:
