在CST中生成EFT信號源的方法

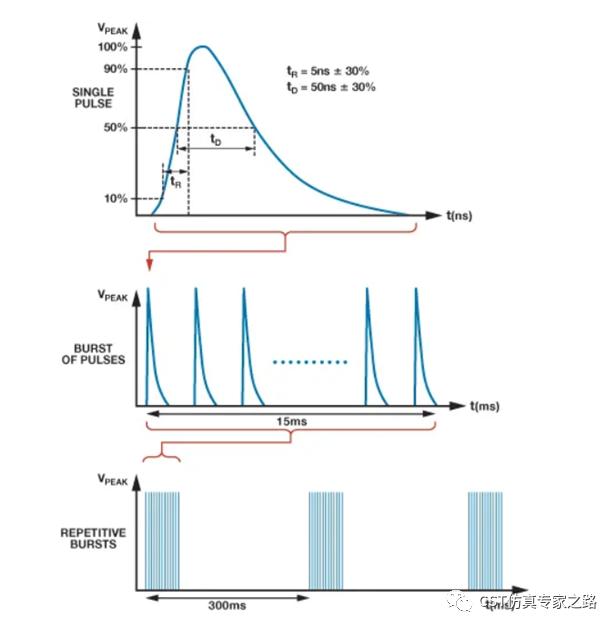

電快速瞬變脈沖群EFT試驗的目的是驗證電子設備對開關類器件如繼電器觸點彈跳、高壓開關切換、感性負載切換等引起的瞬態干擾的抗擾能力。這種試驗方法是通過EFT信號發生器，生成一組瞬態的脈沖信號，通過傳導或容性耦合的方式加到電源線、信號線上。EFT信號的主要指標有三個：?jiǎn)蝹€(gè)脈沖波形、脈沖的重復頻率和輸出電壓峰值。IEC 61000-4-4要求的發生器輸出波形應如下圖所示。EFT是由間隔為300ms的連續脈沖串構成，每一個脈沖串持續15ms，脈沖波形組成，單個脈沖的上升沿5ns，持續時間50ns，重復頻率5kHz和100kHz。
1、首先我們來看如何生成單個EFT脈沖信號。

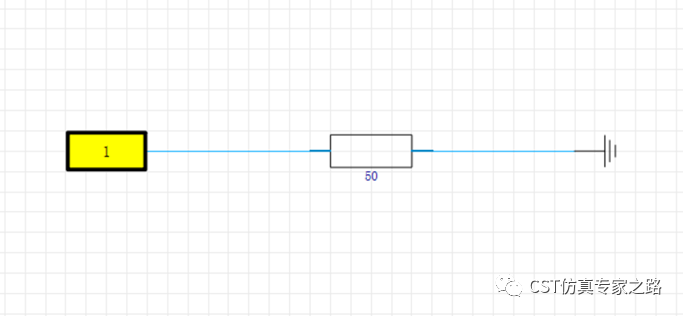

第一步，創建一個簡單的電路圖。

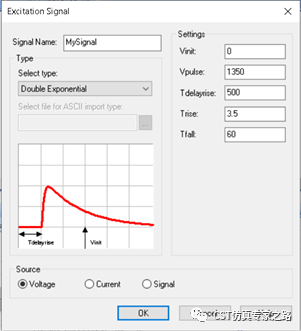

第二步，創建Trans任務，選擇激勵信號選擇Double Exponential，EFT的電壓可以通過Vpulse的值進行調整。

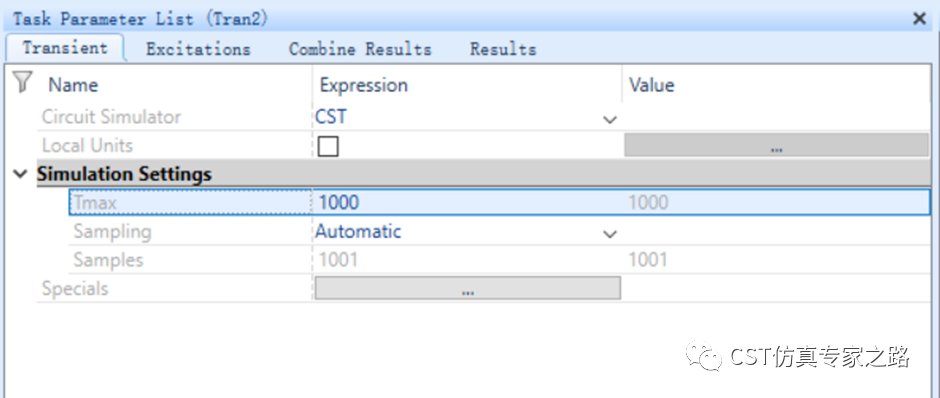

第三步，設置求解時間，這個值要大于一個脈沖的時間，開始運行。

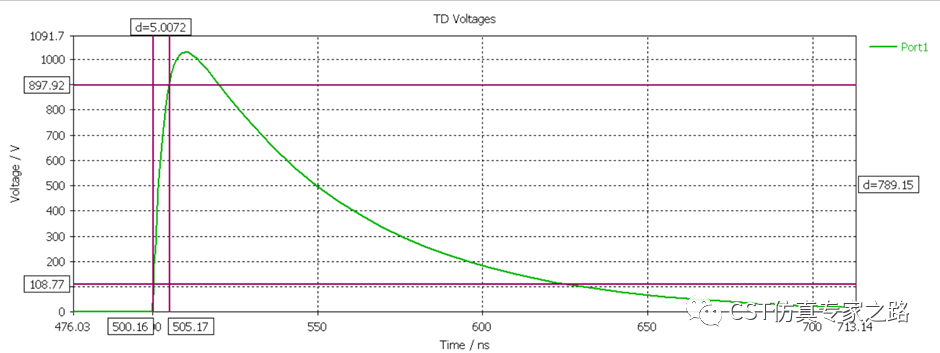

第四步，查看仿真波形，可以看出EFT信號是1000V，單個脈沖的上升沿5ns，持續時間50ns，滿足標準要求。
2、接下來給大家演示如何生成周期性的EFT脈沖群信號。

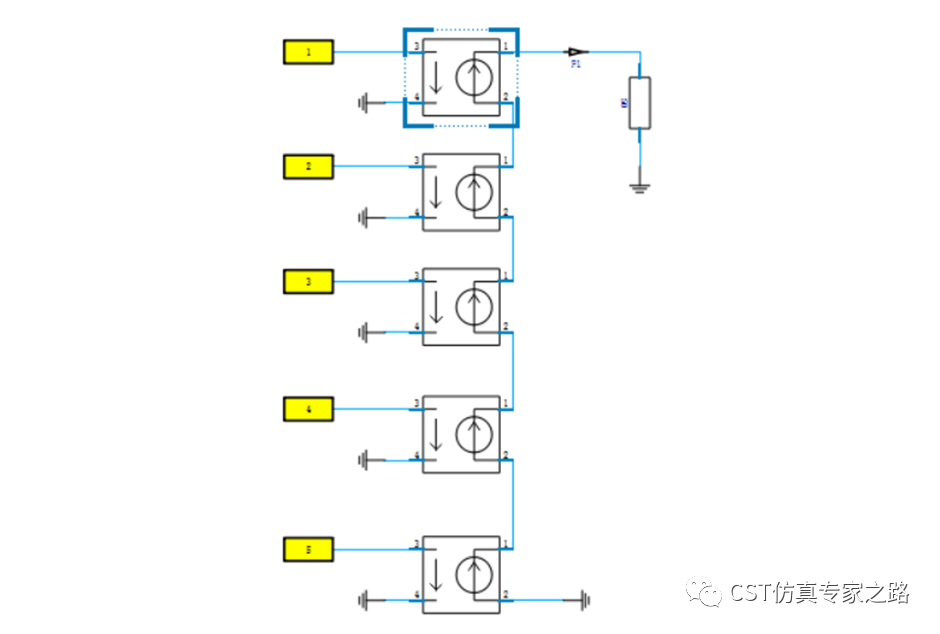

第一步，在單個脈沖的基礎上，用CST自帶的電流控制開關。例子中用了5個，用來生成5個脈沖信號，如果需要更多的脈沖信號，串聯更多的電流控制開關即可。

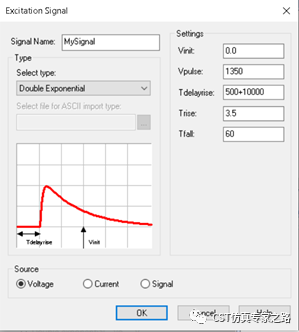

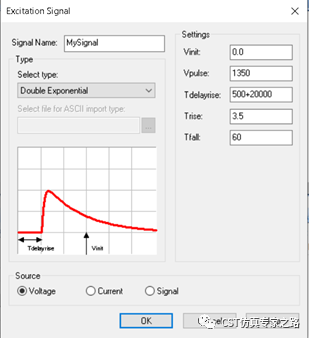

第二步，在設置激勵信號時，要注意每個端口要設置一定的delay時間，以100KHz的重復頻率來計算，delay時間就是10000ns。下面是port1、2、3的設置舉例。
Port1
Port2
Port3

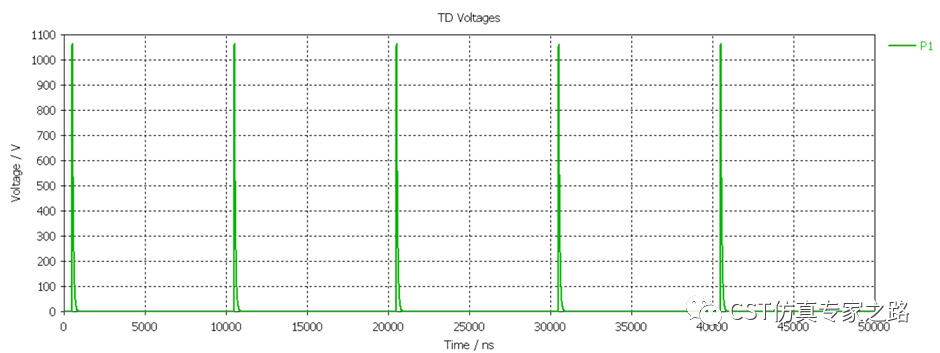

第三步，設置求解時間，這個值要大于總的脈沖的時間，開始運行。運行后，從P1可以看到多個脈沖信號。這個信號可以作為EFT脈沖群信號的激勵源。
