CST如何在使用A求解器時設置電場監視器

作者 | Wang Yuanteng

通常，我們在微波工作室中可以直接設置monitor觀察電場或磁場在整個計算空間的場分布情況。但當使用A求解器時，我們會發現直接設置的E-field monitor好像不起作用了。因為A求解器畢竟不是全波算法，這里它只支持對平面設置監視器，設置方法如下。

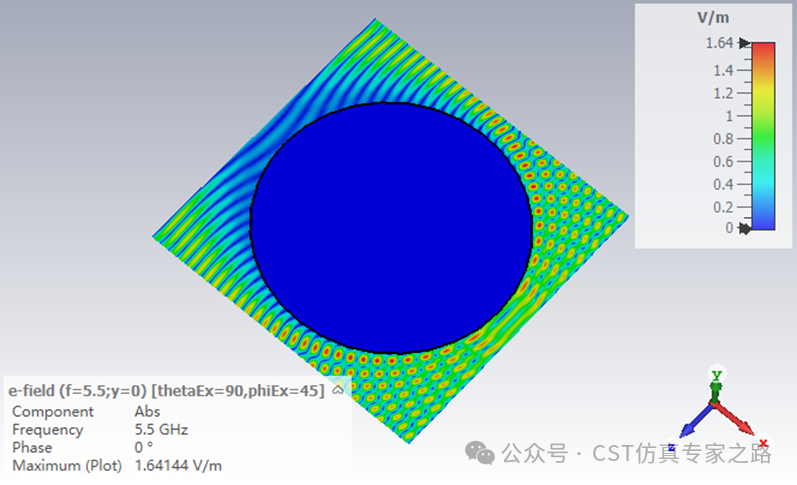

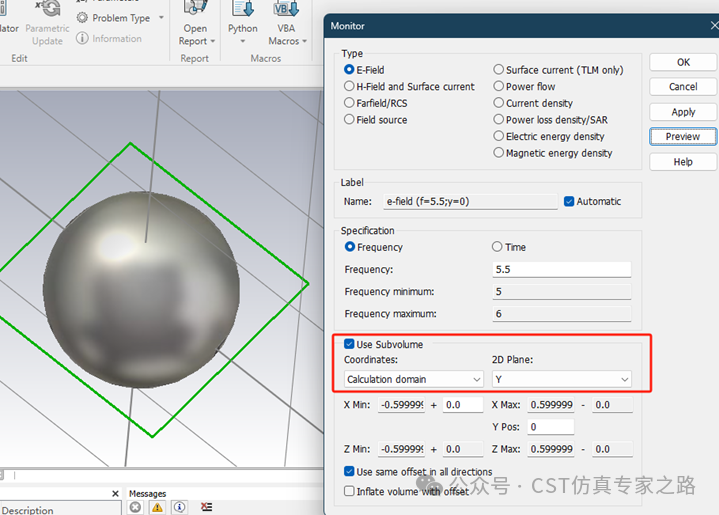

在Monitor的設置界面選擇use subvolume，2D Plane，可以像圖中一樣直接選擇計算區域或結構區域，也可以選擇Free再輸入具體的區域坐標。設置完成后點擊Preview可以預覽所設置Monitor的區域位置。這樣仿真后我們就可以看到該平面的電場分布了。

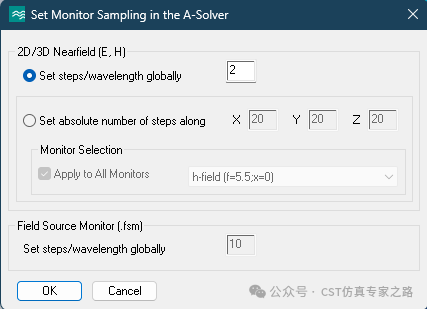

如果你想要仿真的觀察平面很大，勢必會產生更大的計算量和更長的計算時間，這時候我們可以考慮調整Monitor的采樣，修改sample的位置在Macro->Solver->A Solver->Set Monitor Sampling A-Solver。

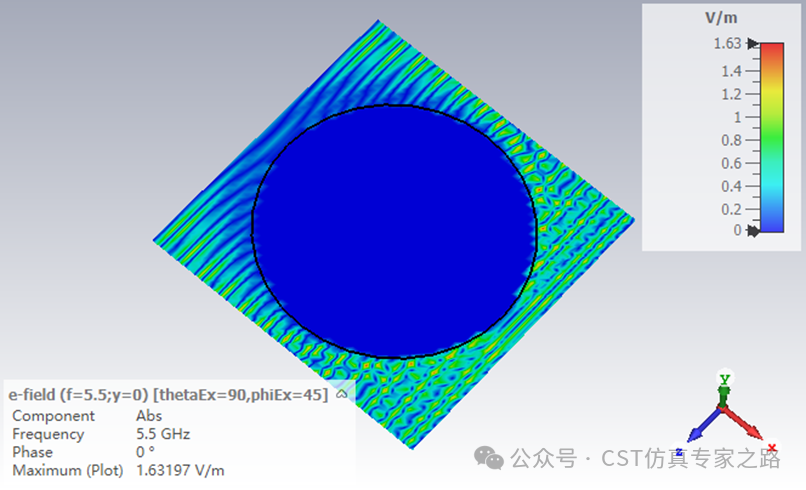

這里我把step/wavelength從10修改為2，重新仿真得到的結果如下，仿真快了不少，但分布圖的質量也明顯粗糙了，所以需要酌情修改。

當然，設置磁場監視器的方法也是相同的，大家不妨動手試試。
