CST中天線罩仿真后處理

作者 | Wang Yuanteng

天線罩單元仿真可以幫助我們及時評估設計性能，若設計不滿足要求則不必要再進行完整模型仿真，這樣做提高了仿真效率。今天我們以一個簡單的天線罩結構為例，介紹天線罩單元仿真后處理的相關功能。

天線罩最大入射角是天線罩設計的重要指標，仿真中我們需要對天線罩入射角進行掃描。

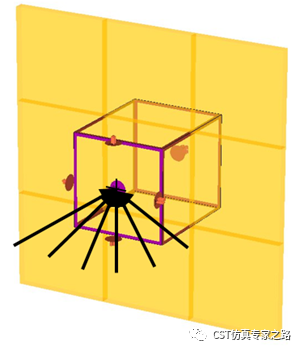

上圖展示了使用周期邊界和Floquet端口仿真的情況，在“如何設置Floquet端口”中以一個頻選天線罩單元模型為例詳細介紹了Floquet端口的用法，感興趣可以研究一下。

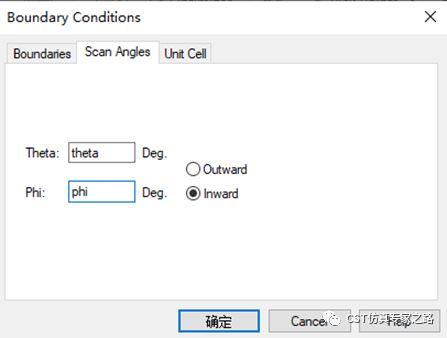

如果我們通過模板創建了仿真工程，那么在邊界條件>Floquet Boundaries設置中已經將Theta和Phi角定義為參數了，如下圖：

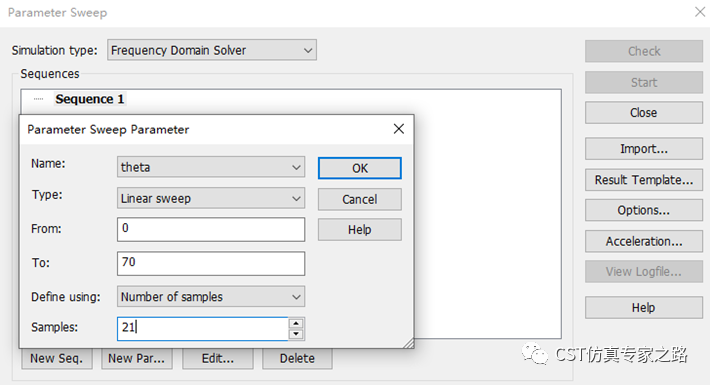

這種情況下，只需在參數掃描界面設置theta掃描范圍和樣本數即可。

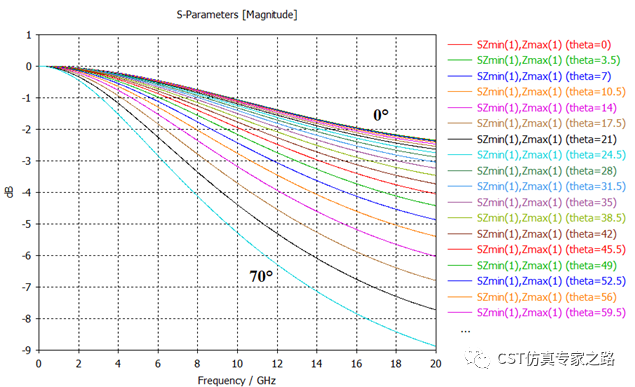

此例中，單層天線罩厚度為1/10波長，采用玻璃纖維材料（介電常數4.9，損耗角正切0.008），不同入射角度的傳輸系數結果如下圖：

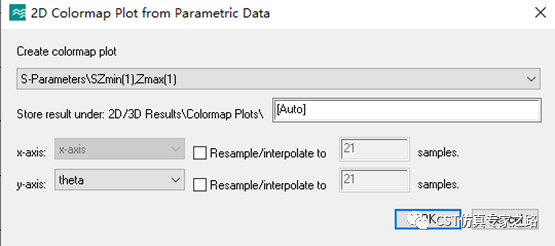

為了更好地理解天線罩在不同頻率和入射角的性能，我們對仿真結果做后處理可得到云圖分布。點擊Marcos>Result>Tables>Creat 2D colormap plot from Parametric Data，選擇仿真結果SZmin(1)Zmax(1)（即S21），y軸選擇theta。

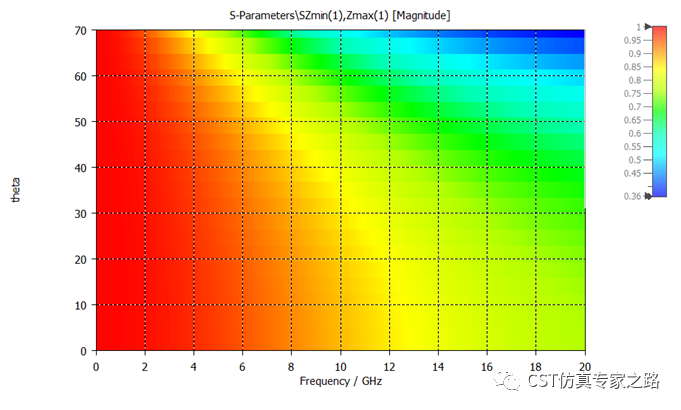

得到傳輸系數云圖如下：

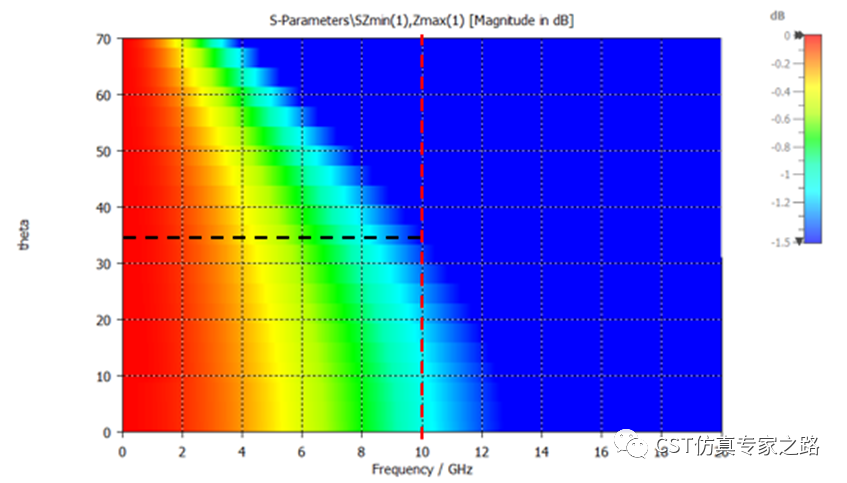

若設計要求為10GHz時插入損耗應小于1.5dB，最大入射角范圍為45°。將上述云圖單位改為dB，Color Ramp設為-1.5-0，觀察仿真結果是否滿足設計要求。

從圖中可以看出，插損小于1.5dB最大入射角大約在35°，不能滿足設計要求。

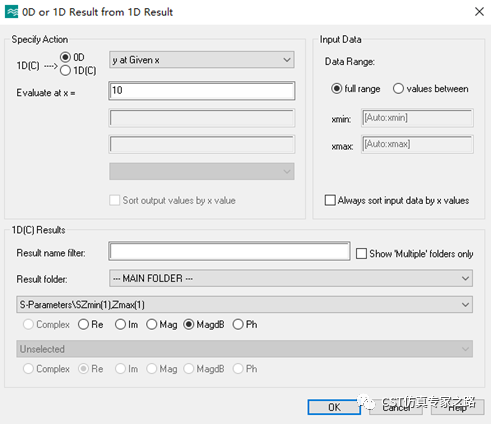

也可以對上述云圖取切面結果。設置如下后處理模板，點擊OK，Evaluate。

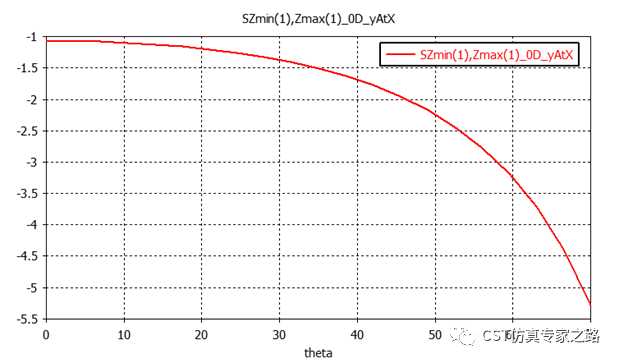

得到以掃描角度為橫軸的仿真結果：

從圖中我們可以獲得相同的結論。那么，為了達到設計要求需進一步優化天線罩結構。
